उच्च परिशुद्धता पता लगाने सक्रिय चरणबद्ध सरणी रडार डेटा संलयन प्रसंस्करण अज़ीमुथ सटीकता ≤ 10
मैं. उत्पाद का वर्णन
यह उत्पाद उन्नत एमआईएमओ (मल्टीपल इनपुट मल्टीपल आउटपुट) तकनीक और डिजिटल बीमफॉर्मिंग (डीबीएफ) तकनीक पर आधारित सक्रिय चरणबद्ध सरणी रडार प्रणालियों की एक नई पीढ़ी है।विशेष रूप से उच्च परिशुद्धता लक्ष्य का पता लगाने और वास्तविक समय की निगरानी के लिए बनाया गया. बुद्धिमान डेटा फ्यूजन एल्गोरिदम के माध्यम से, यह सटीक रूप से लक्ष्य की अज़ीमुथ (सटीकता ≤ 1.0), दूरी और गति जैसी जानकारी प्राप्त कर सकता है,और कई लक्ष्यों के एक साथ ट्रैकिंग और प्रक्षेपवक्र विश्लेषण का समर्थन करता हैयह सीमा सुरक्षा, सैन्य अड्डे की सुरक्षा और महत्वपूर्ण सुविधाओं की परिधि निगरानी जैसे परिदृश्यों के लिए उपयुक्त है।सभी मौसम स्थितियों में चौबीसों घंटे विश्वसनीय निगरानी क्षमताएं प्रदान करना.
II. सीविशेषता
1अल्ट्रा-हाई प्रेसिजन डिटेक्शन
डिजिटल बीमफॉर्मिंग तकनीक को यह सुनिश्चित करने के लिए अपनाया जाता है कि एजिमुथ माप की सटीकता 1.0 से कम हो और लक्ष्य की स्थिति सटीक और विश्वसनीय हो।उच्च गति वाले लक्ष्यों के लिए कम गति से स्थिर ट्रैकिंग का समर्थन करता है, उच्च डेटा ताज़ा दर और तेजी से प्रतिक्रिया के साथ।
2. बुद्धिमान डाटा फ्यूजन
एकीकृत मल्टी-सेंसर डेटा फ्यूजन फ़ंक्शन लक्ष्य पहचान की सटीकता में सुधार के लिए फोटोइलेक्ट्रिक, अवरक्त और अन्य उपकरणों के डेटा को जोड़ सकता है।
3अनुकूलनशील अव्यवस्था निवारण क्षमता
पर्यावरण हस्तक्षेप को प्रभावी ढंग से फ़िल्टर करें और झूठी अलार्म दर को कम करें।
4. सभी मौसम अनुकूलन
बारिश, बर्फ, कोहरे, धुंध और अन्य खराब मौसम में स्थिर संचालन 24 घंटे की निर्बाध निगरानी सुनिश्चित करने के लिए।
5लचीली तैनाती और विस्तार

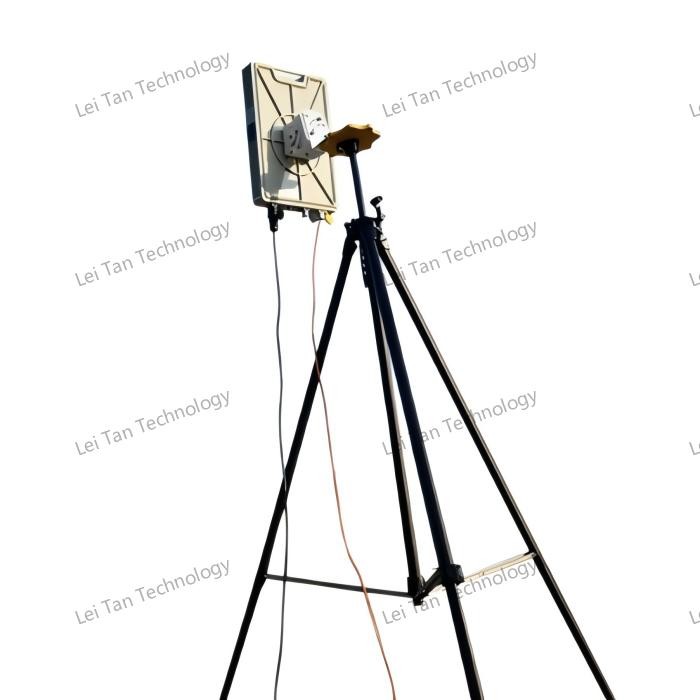

त्वरित स्थापना का समर्थन करें, मौजूदा लाइट पोल या बुनियादी ढांचे का उपयोग करके स्थापित किया जा सकता है, तैनाती लागत को कम करता है।
6कई रडार एक नेटवर्क में एक साथ काम कर सकते हैं
बड़े पैमाने पर निर्बाध कवरेज, अपतटीय, अंतर्देशीय नदी और अन्य जटिल इलाके के लिए उपयुक्त।
7. बुद्धिमान अलार्म और दूरस्थ प्रबंधन
घुसपैठ अलार्म को सटीक रूप से ट्रिगर करने के लिए क्षेत्र सेटिंग को अनुकूलित करें.
8दूरस्थ निगरानी कार्य
डिवाइस की स्थिति वास्तविक समय में रिपोर्ट की जाती है, और ऑनलाइन स्व-परीक्षण और दोष अलार्म समर्थित हैं।
III.कार्य
1दूरस्थ नियंत्रण
रिमोट ऑन/ऑफ फ़ंक्शन।
2. लक्ष्य सूचना अधिग्रहण
पता लगाने वाली वस्तु की दूरी, गति, कोण और अन्य जानकारी प्राप्त करें।
3लक्ष्य संलयन प्रसंस्करण
रडार कई लक्ष्यों के वास्तविक समय में ट्रैकिंग का समर्थन करता है और उनके बीच निर्बाध रूप से स्विच कर सकता है, सभी पता लगाए गए वस्तुओं की निरंतर निगरानी सुनिश्चित करता है।
4.डाटा फ्यूजन और प्रोसेसिंग
मल्टी-सेंसर डेटा फ्यूजन प्रसंस्करण का समर्थन करता है।
5अवरोध का प्रतिरोध करने की क्षमता
झूठी अलार्मों को फ़िल्टर करने के लिए पता लगाने की संवेदनशीलता और गति सीमा को ऑनलाइन समायोजित किया जाता है।
6नेटवर्क फ़ंक्शन
कई उपकरणों को एक साथ पता लगाने के लिए नेटवर्क में जोड़ा जाता है, और पास की साइट दोषों का पता लगाया जाता है।
7संबद्ध कार्य
समर्थन रडार पैन झुकाव लिंक, स्वचालित ट्रैकिंग और सबूत कब्जा.
8स्थिति निगरानी और अलार्म
डिवाइस की वास्तविक समय की स्थिति भेजी जाती है, और ऑनलाइन/ऑफलाइन अलार्म समर्थित है.
9नेटवर्क कार्य
कई उपकरणों को एक साथ पहचानने और आस-पास के स्टेशनों के अंधे स्थानों को भरने के लिए नेटवर्क में जोड़ा जाता है।
10अनुकूलनशील अव्यवस्था प्रसंस्करण
अनुकूली अव्यवस्था निवारण,रडार जटिल वातावरण में चल रहे लक्ष्यों का पता लगाने में सुधार करते हुए, अनुकूली रूप से अव्यवस्था को संसाधित और दबा सकता है।
11एकीकृत निगरानी और साक्ष्य संग्रह
रडार-पैन-टिल्ट-ज़ूम (पीटीजेड) कैमरा एकीकरणः रडार पीटीजेड कैमरों के साथ मिलकर काम कर सकता है ताकि पता लगाए गए लक्ष्यों की छवियों को ट्रैक और कैप्चर किया जा सके, सुरक्षा उद्देश्यों के लिए व्यापक सबूत प्रदान किया जा सके।यह कई ट्रैकिंग मोड का समर्थन करता है, स्वचालित, रडार और छवि ट्रैकिंग सहित।
12.नेटवर्किंग और सहयोगात्मक संचालन
मल्टी-रडार नेटवर्किंग और फॉल्ट टॉलरेंस,रडार को अन्य इकाइयों के साथ नेटवर्क में जोड़ा जा सकता है ताकि एक इकाई विफल होने पर भी निर्बाध कवरेज सुनिश्चित करने के लिए सहयोगात्मक पता लगाने और रिडंडेंसी प्रदान की जा सके।
IV.विनिर्देशः
|
कार्य प्रणाली |
सक्रिय डिजिटल चरणबद्ध सरणी (अजिमुथ चरण स्कैन) / पल्स डोपलर |
|
ऑपरेटिंग फ्रीक्वेंसी बैंड |
सी तरंग बैंड |
|
प्रभावी पता लगाने की सीमा |
100 मीटर से 5.0 किमी (पैदल यात्री) 100 मीटर से 7.0 किमी (कार) |
|
रेंज |
8.5 किमी |
|
ऊपर की ओर कोण कवर |
≥9° |
|
दिशा कवरेज |
≥ 90° |
|
पता लगाने की गति |
1.8 किमी/घंटा 108 किमी/घंटा |
|
परिचालन तापमान |
-40°C+55°C |
|
दिशा सटीकता |
≤1.0° |
|
रेंज सटीकता |
≤10 मीटर |
|
डेटा दर |
≥2 हर्ट्ज |
|
गति सटीकता |
≤0.5m/s |
|
डेटा इंटरफ़ेस |
RJ45/1100 मेगाबिट ईथरनेट |
|
पावर इनपुट |
≤ 65W (ऊर्जा खपत) AC220V~AC240V (इनपुट) |
|
वजन |
≤5.5kg |

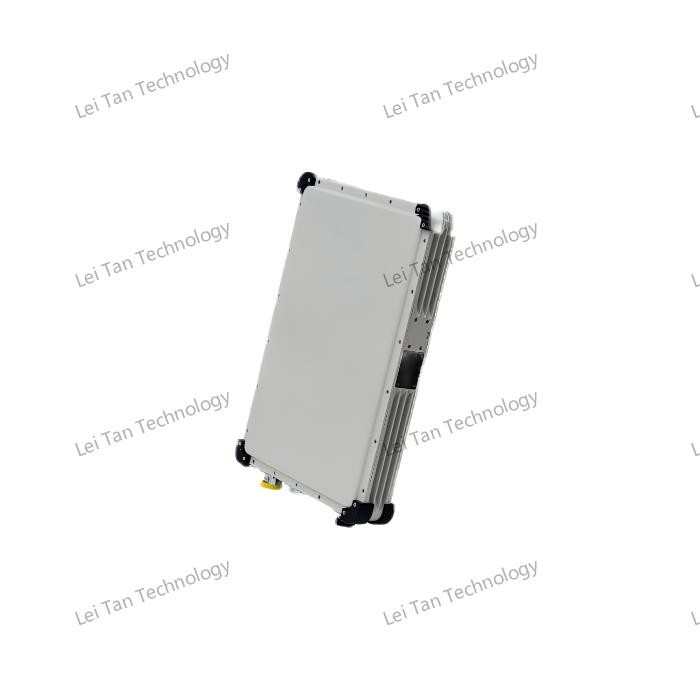

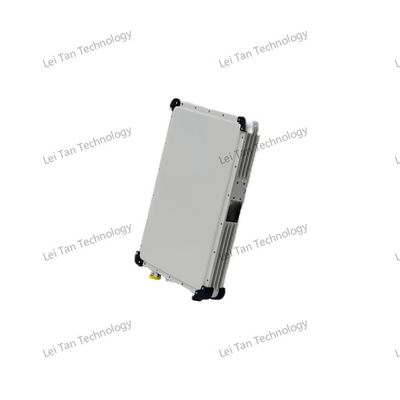

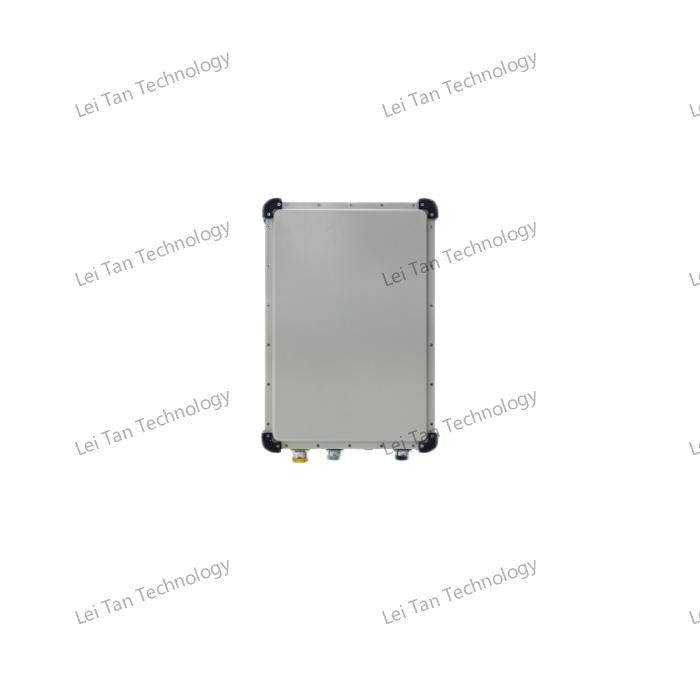

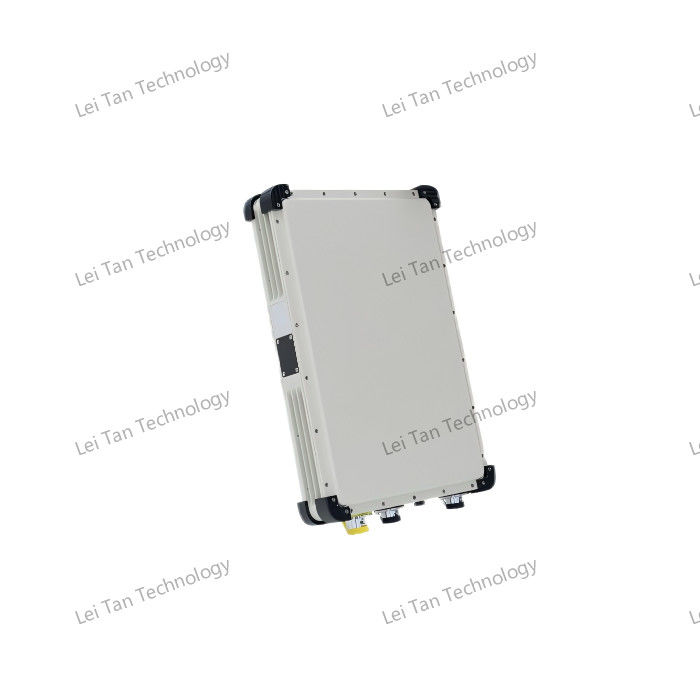

वी. उत्पाद का आकार
