360° मल्टी-बीम कवरेज एक्टिव डिजिटल फेज एरे रडार तीन समन्वय सूचना
मैं.उत्पाद का वर्णन

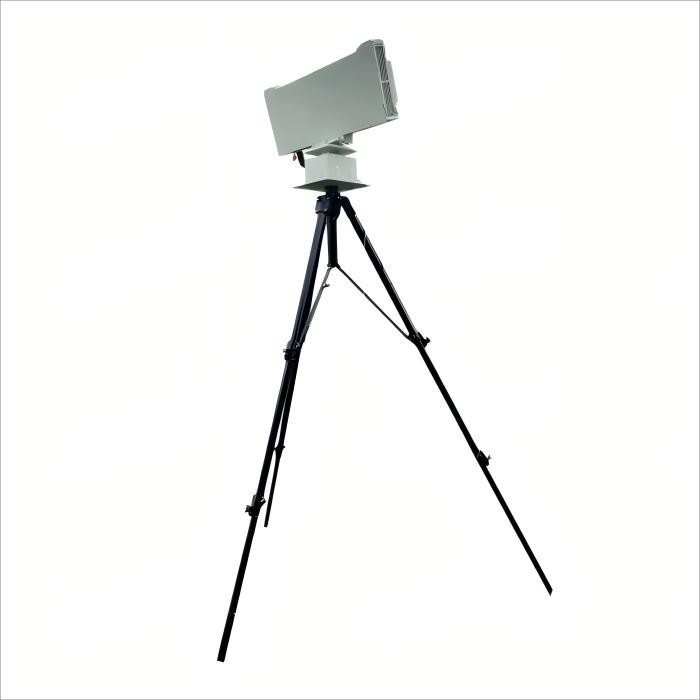

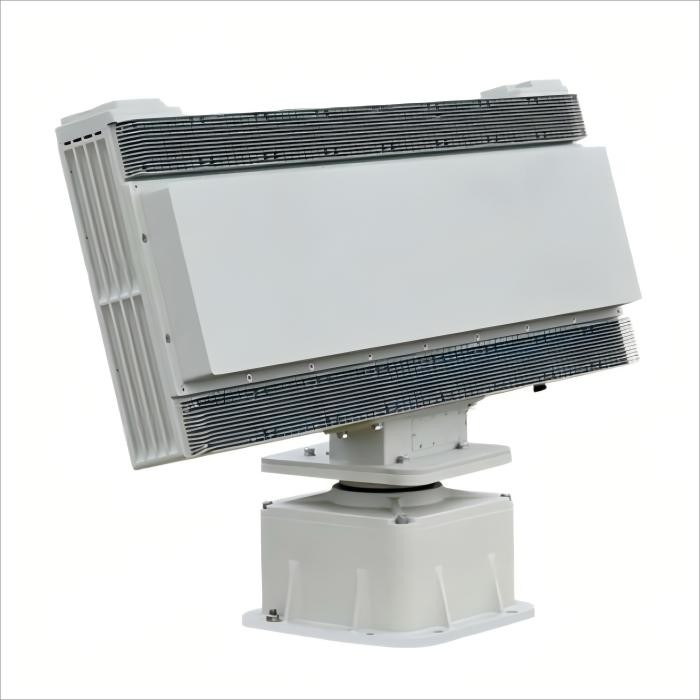

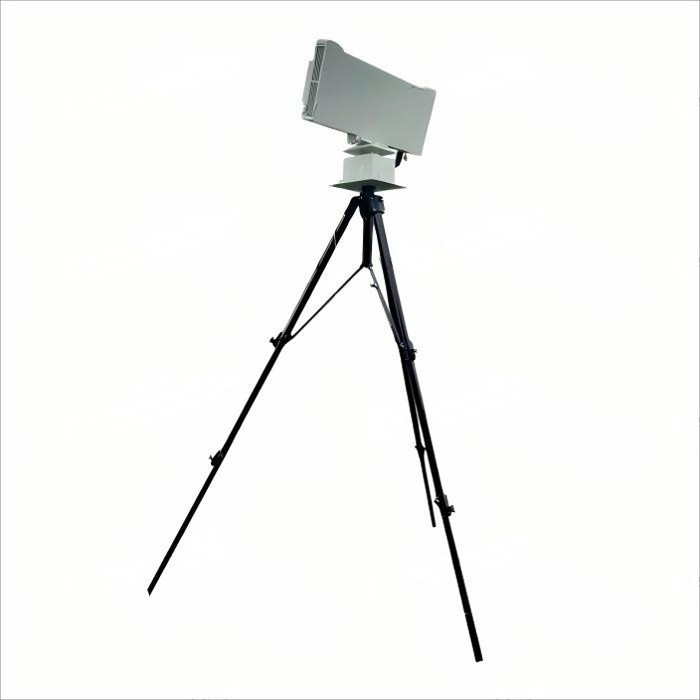

इस प्रणाली में निम्नलिखित प्रमुख घटक शामिल हैंः एक रडार सरणी, एक यांत्रिक टर्नटेबल और एक पावर एडाप्टर।यह विशेष रूप से सीमाओं जैसे महत्वपूर्ण क्षेत्रों में सुरक्षा सुरक्षा के लिए डिज़ाइन किया गया है।, परिधि, हवाई अड्डों, और ठिकानों. यह प्रणाली मुख्य रूप से छोटे और सूक्ष्म नागरिक ड्रोन का पता लगाने, अलर्ट, और लक्ष्य बनाने के लिए उपयोग किया जाता है. यह उच्च परिशुद्धता प्रक्षेपवक्र सूचना प्रसंस्करण क्षमताओं है,लक्ष्य के एजिमुथ जैसे प्रमुख मापदंडों को सटीक रूप से प्रदान करना, दूरी, ऊंचाई और गति, सुरक्षा निगरानी और निर्णय लेने के लिए विश्वसनीय समर्थन प्रदान करते हैं।
II. विशेषताएं
1यह अभी भी लंबी दूरी के पता लगाने में उच्च परिशुद्धता रैक को बनाए रख सकता है, उपयोगकर्ताओं को सटीक लक्ष्य स्थिति और गति की जानकारी प्रदान करता है।
2. यह सुनिश्चित करने के लिए स्थिर कार्य कि प्रमुख क्षेत्रों में सुरक्षा निगरानी मौसम से प्रभावित न हो।.
3.डीबीएफ प्रौद्योगिकी ने रडार की अवरोधन क्षमता में काफी सुधार किया है, जिससे यह जटिल विद्युत चुम्बकीय वातावरण में स्थिर रूप से काम कर सकता है।
4लंबी दूरी की पहचान और सुविधाजनक स्थापना की विशेषताएं इसे विभिन्न अनुप्रयोग परिदृश्यों के लिए जल्दी से अनुकूलित करने और तैनाती की कठिनाई को कम करने में सक्षम बनाती हैं।तैनाती की लागत और समय को कम करें.
5. सक्रिय चरणबद्ध सरणी प्रणाली को अपनाया जाता है, पता लगाने के प्रभाव को बढ़ावा देता है, यह लक्ष्य की तीन-समन्वय जानकारी आउटपुट कर सकता है।
III. कार्य
1उच्च परिशुद्धता लक्ष्य सूचना अधिग्रहणः अज़ीमुथ, दूरी, ऊंचाई और गति और अन्य विस्तृत डेटा प्रदान करें।
2बहु-उद्देश्य और जटिल वातावरण अनुकूलन क्षमताः बहु-उद्देश्य ट्रैकिंग और कई हस्तक्षेप प्रसंस्करण कार्यों का समर्थन करें।
3रिमोट और स्वचालित संचालनः रिमोट कंट्रोल, निगरानी और स्व-परीक्षण कार्यों से परिचालन सुविधा और प्रणाली की विश्वसनीयता में सुधार होता है।
4सहयोग और स्केलेबिलिटी: सिस्टम के समग्र प्रदर्शन को बढ़ाने के लिए मल्टी-डिवाइस नेटवर्किंग और सहयोगी पता लगाने का समर्थन करें।
5सुरक्षा क्षेत्र की लचीली सेटिंग लक्ष्य का सटीक पता लगा सकती है और घुसपैठ अलार्म ट्रिगर कर सकती है।
6इसमें लक्ष्य संलयन प्रसंस्करण का कार्य होता है और फोटोइलेक्ट्रिक, आवृत्ति प्रतिपूर्ति, हस्तक्षेप, कैप्चर, ड्राइविंग, ध्वनि और प्रकाश संलयन प्रसंस्करण कार्यों का समर्थन करता है।
7. रडार और पैन-टाइल्ट के बीच लिंक फ़ंक्शन का समर्थन करें, लक्ष्य ट्रैकिंग और कैप्चर सबूत का एहसास करें, स्वचालित ट्रैकिंग मोड, रडार ट्रैकिंग मोड और छवि ट्रैकिंग मोड का समर्थन करें।
8. नेटवर्क सहयोग, बहु-साइट सहयोगी पता लगाने की क्षमता का समर्थन करता है, और साइट विफलता के पास अंधेरे स्थान को भर सकता है।
9. असामान्य प्रक्षेपवक्र हस्तक्षेप फ़िल्टरिंग फ़ंक्शन का समर्थन करते हुए, गलत अलार्म को प्रभावी ढंग से कम करते हुए, ऑनलाइन पता लगाने की संवेदनशीलता और गति सीमा को समायोजित करने की क्षमता।
IV. विनिर्देश
|
कार्य प्रणाली |
सक्रिय डिजिटल चरणबद्ध सरणी (अज़ीमुथ और पिच स्कैनिंग) / पल्स डोपलर |
| कार्य आवृत्ति बैंड |
एक्स-बैंड |
|
प्रभावी पता लगाने की सीमा |
100 मीटर से 5.0 किमी (आरसीएस ≥ 0 वाले ड्रोन के लिए)01m2) |
|
अज़ीमुथ कवरेज |
360°, ऊंचाई कोण 40° |
|
पता लगाने की गति |
1.8km/h से 270km/h तक |
|
परिचालन तापमान |
-45°C ️ +55°C |
|
भंडारण तापमान |
-45°C ️ +65°C |
|
अज़ीमुथ सटीकता |
≤0.4° |
|
ऊंचाई सटीकता |
≤0.5° |
|
रेंज सटीकता |
≤10 मीटर |
|
गति सटीकता |
≤0.5m/s |
|
डेटा दर |
≥ 0.5 हर्ट्ज (एंटेना घूर्णन गति 30rpm) |
|
डेटा इंटरफ़ेस |
आरजे45/1 100 एमबीपीएस ईथरनेट |
|
पावर इनपुट |
≤ 400W (उपभोग) AC200-AC240 (इनपुट) |
|
वजन |
≤77 किलोग्राम (पूरी इकाई) |
उत्पाद का आकार
