पल्स डोपलर लंबी दूरी का पता लगाने चरणबद्ध सरणी रडार बहु बीम प्रौद्योगिकी
मैं.उत्पाद का वर्णन

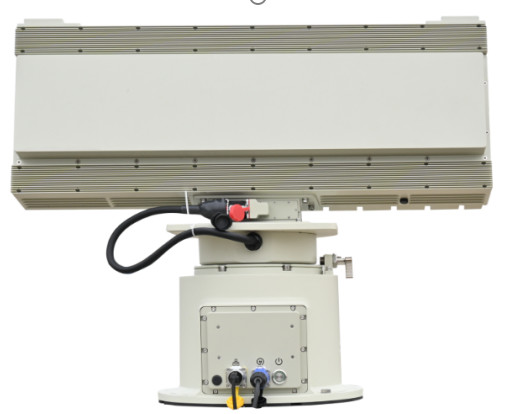

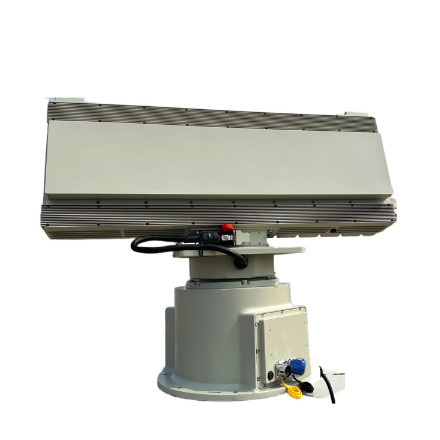

एक रडार सरणी, एक यांत्रिक घूर्णी मंच, और एक पावर एडाप्टर से मिलकर, यह रडार का पता लगाने के लिए डिज़ाइन किया गया है, चेतावनी,और सीमाओं जैसे प्रमुख क्षेत्रों में सूक्ष्म/छोटे नागरिक ड्रोन का लक्ष्य संकेतयह लक्ष्य के क्षितिज, दूरी, ऊंचाई और वेग की जानकारी सटीक रूप से प्रदान कर सकता है।
II. विशेषताएं
1.उच्च डेटा दरों के साथ जड़ता मुक्त तेजी से स्कैनिंग करने में सक्षम
2.उन्नत सक्रिय चरणबद्ध सरणी प्रौद्योगिकी का उपयोग रडार पता लगाने के प्रदर्शन को बढ़ाने और तीन-समन्वय लक्ष्य जानकारी आउटपुट करने के लिए करता है।
3.बड़ी लक्ष्य क्षमता हवाई क्षेत्र के भीतर कई लक्ष्यों की एक साथ निगरानी और ट्रैकिंग की अनुमति देती है।
4.उच्च विश्वसनीयता सामान्य संचालन सुनिश्चित करती है भले ही कुछ घटकों की विफलता हो।
5.रात, बारिश, बर्फ, कोहरे और धूल भरे वातावरण सहित सभी मौसम और सभी समय की परिस्थितियों में काम करने में सक्षम।
III.कार्य
|
Lदूरस्थ स्टार्टअप |
रिमोट पावर ऑन और ऑफ फ़ंक्शन का समर्थन करता है |
|
स्थिति औरओविसर्जन |
मैंt में पोजिशनिंग और ओरिएंटेशन फंक्शन हैं |
|
ओसमाप्त होनाएमनिबंध |
पता लगाया वस्तु की दूरी, गति, और कोण जैसी जानकारी तक पहुँच का समर्थन करता है |
|
एमबहुवचनटीआर्कटटीरैक |
बहु-लक्ष्य ट्रैकिंग स्विचिंग तर्क का समर्थन करता है |
|
लक्ष्यFप्रयोगपीरोसेसरिंगFअभिषेक |
मल्टी-सेंसर डेटा फ्यूजन प्रसंस्करण का समर्थन करता है |
|
रक्षाZएकएमसंयोग |
क्षेत्र लचीला और सटीक स्थिति में सेट किया जा सकता है, और घुसपैठ अलार्म ट्रिगर किया जा सकता है |
|
सीअस्थिरताओfआरविद्यमानDविघटन |
अनुक्रम हस्तक्षेप संवेदनशीलता और असामान्य अनुक्रम फ़िल्टरिंग कार्यों के माध्यम से अव्यवस्था के कारण प्रभावी ढंग से झूठे अलार्म फ़िल्टर कर सकते हैं |
|
ऑनलाइनएमनिरीक्षण करनाFअभिषेक |
मैंt उपकरण के लिए ऑनलाइन/ऑफलाइन अलार्म फ़ंक्शन है |
|
स्वयंसीचकनाचूर करनाFअभिषेक |
उपकरण में ऑनलाइन स्व-परीक्षण कार्य है |
|
अनुकूली प्रसंस्करण क्षमता |
यह चलती लक्ष्य के साथ अनुकूली अव्यवस्था प्रसंस्करण की क्षमता है |
|
सम्बद्ध कार्य |
एयूटमैटिक ट्रैकिंग मोड,आरएडार ट्रैकिंग मोड,मैंमैज ट्रैकिंग मोड |
|
बहु-साइटएनईटीवर्कसीअतिवृद्ध |
इसमें कई उपकरणों को नेटवर्क करने का कार्य है; इसमें बहु-साइट सहयोगात्मक पता लगाने की क्षमता है; और इसमें साइट के पास गलती अंधापन की क्षमता है |
IV. विनिर्देश
|
कार्य प्रणाली |
सक्रिय डिजिटल चरणबद्ध सरणी (अज़ीमुथ और पिच स्कैनिंग) / पल्स डोपलर |
|
ऑपरेटिंग फ्रीक्वेंसी बैंड |
एक्स-बैंड आवृत्ति |
|
प्रभावी पता लगाने की सीमा |
100m~5.0km (ड्रोन RCS≥0.01m2) |
|
ऊपर की ओर कोण कवर |
40° |
|
दिशा कवरेज |
360° |
|
पता लगाने की गति |
1.8 किमी/घंटा ₹270 किमी/घंटा |
|
परिचालन तापमान |
-40°C+55°C |
|
दिशा सटीकता |
≤ 0.5° (खोज) ≤ 0.3° (ट्रैकिंग) |
|
रेंज सटीकता |
≤10 मीटर |
|
डेटा दर |
≥0.2 हर्ट्ज |
|
डेटा इंटरफ़ेस |
आरजे45/1 लेन तेज़ ईथरनेट |
|
पावर इनपुट |
≤ 350W (ऊर्जा की खपत) AC200-AC240 (इनपुट) |
|
वजन |
48 किलो से कम |
|
पिच सटीकता |
≤1.0° (खोज) ≤0.5° (ट्रैकिंग) |

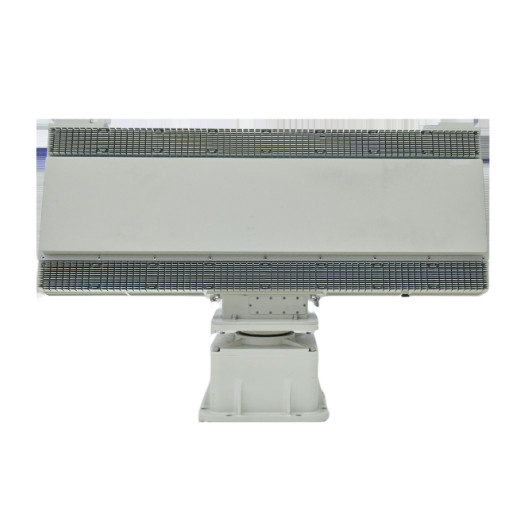

वी.उत्पाद का आकार
VI. प्रतिस्पर्धात्मक लाभ
1त्वरित प्रतिक्रिया, उच्च परिशुद्धता और बहु-कार्य क्षमता।
2विभिन्न मौसम संबंधी स्थितियों में सटीक माप के लिए उच्च परिशुद्धता और संवेदनशीलता।
3. तेज़ प्रतिक्रिया और उच्च डेटा दर।
4-अत्यधिक विरोधी हस्तक्षेप प्रदर्शन और जटिल लक्ष्य वातावरणों के लिए अनुकूलन क्षमता।
5निष्क्रियता मुक्त रैपिड स्कैनिंग लक्ष्य संकेत का पता लगाने, अधिग्रहण और सूचना संचरण के लिए आवश्यक समय को कम करती है।
