| ब्रांड नाम: | Lei Kan |
| मॉडल संख्या: | एलकेएक्सडब्ल्यू-एसआर132 |
Ⅰ. उत्पाद के कार्य और अनुप्रयोग

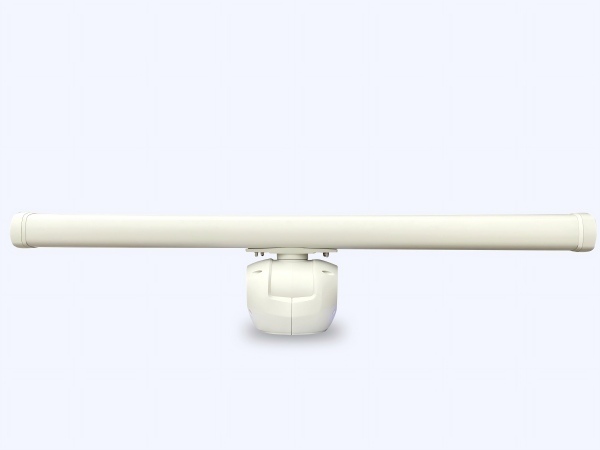

रडार समुद्र में चलते और स्थिर दोनों लक्ष्यों का पता लगाने में सक्षम है। सतह के लक्ष्यों की विद्युत चुम्बकीय तरंग परावर्तन विशेषताओं का उपयोग करके और समुद्री क्लटर और अन्य हस्तक्षेप को फ़िल्टर करके, रडार लक्ष्य की सीमा, असर, गति और परावर्तन तीव्रता पर सटीक जानकारी प्राप्त करने के साथ-साथ लक्ष्य के आंदोलन पथ का पता लगाने के लिए परावर्तित संकेतों को संसाधित करता है।
Ⅱ. मुख्य तकनीकी विनिर्देश
|
मद |
प्रदर्शन पैरामीटर |
|
ऑपरेटिंग मोड |
ठोस-राज्य पल्स संपीड़न (अज़ीमुथ मैकेनिकल स्कैन) |
|
ऑपरेटिंग फ़्रीक्वेंसी बैंड |
एक्स-बैंड |
|
अधिकतम पहचान सीमा |
≥ 20 किमी (मछली पकड़ने वाली नौकाओं या स्पीडबोट के लिए) |
|
न्यूनतम पहचान सीमा |
≤ 100 मीटर |
|
अज़ीमुथ कवरेज |
360° |
|
बीमविड्थ |
क्षैतिज: 1.2°ऊर्ध्वाधर: 25° |
|
रेंज सटीकता |
≤ 10 मीटर या रेंज का 1% जो भी अधिक हो |
|
अज़ीमुथ सटीकता |
≤ 1° |
|
डेटा अपडेट दर |
≥ 0.4 हर्ट्ज |
|
बिजली की खपत और ट्रांसमिट पावर |
बिजली की खपत: ≤ 200 डब्ल्यू ट्रांसमिट पावर: 25 डब्ल्यू ±10% (किसी भी ट्रांसमिट स्थिति में) – अधिकतम 10% ड्यूटी चक्र |
|
लक्ष्य क्षमता |
100 लक्ष्य |
|
डेटा इंटरफ़ेस |
RJ45 / 1×100 एमबीपीएस ईथरनेट (यूडीपी प्रोटोकॉल) |
|
ऑपरेटिंग वातावरण |
ऑपरेटिंग तापमान: –25°C से +55°C सापेक्षिक आर्द्रता: +40°C पर 93% RH सुरक्षा रेटिंग: IP66 बारिश, धूल, रेत, नमी, नमक धुंध और फफूंदी से सुरक्षा शामिल है |
|
आयाम |
एंटीना: 2100 × 135 मिमी रोटेटर: 324 × 339 × 262 मिमी नियंत्रण बॉक्स: 385 × 230 × 114 मिमी |
|
वज़न |
सिस्टम (अनपैक करने के बाद): ≤ 36 किलो |
Ⅲ. परियोजना प्रदर्शन
