| ब्रांड नाम: | Lei Kan |
| मॉडल संख्या: | LKXR-XD107 |
Ⅰउत्पाद का अवलोकन

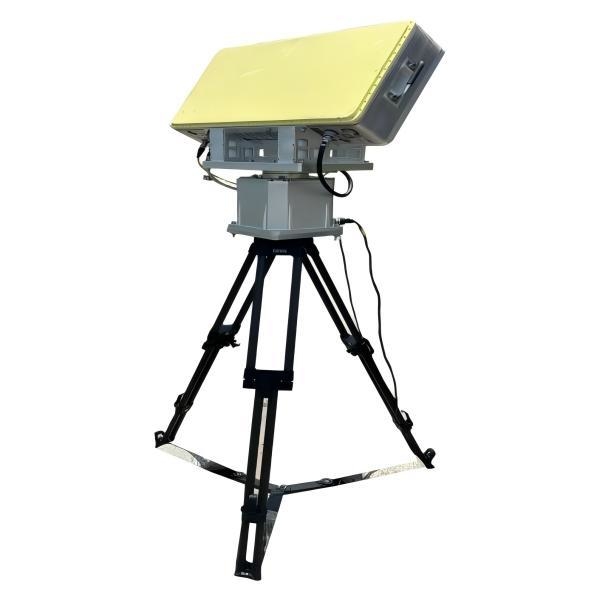

LKXR-XD107 एक एक्स-बैंड कम ऊंचाई निगरानी रडार है जो 360 डिग्री यांत्रिक एजिमुथ रोटेशन के साथ एक आयामी AESA ऊंचाई स्कैन को जोड़ती है। यह पता लगाता है,जमीन पर चलने वाले लक्ष्यों का पता लगाता है और उनका पता लगाता है, कम उड़ान भरने वाले हेलीकॉप्टर, यूएवी और सतह के जहाजों में भी भारी ग्राउंड-गंभीर वातावरण में ऑपरेटरों को वास्तविक समय के लक्ष्य डेटा प्रदान करते हैं।
Ⅱप्रमुख बिक्री बिंदु
• लंबी दूरी का पता लगाना: 0.01 वर्ग मीटर के ड्रोन पर ≥5 किमी, 1 वर्ग मीटर के लक्ष्यों पर ≥12 किमी
• उच्च अद्यतन दर के साथ 200+ समवर्ती ट्रैक
• विविध इलाके के लिए समायोज्य झुकाव के साथ व्यापक ऊंचाई कवरेज (−10°~40°)
• शहरी, तटीय और पहाड़ी क्षेत्रों में विश्वसनीय संचालन सुनिश्चित करने के लिए मजबूत अव्यवस्था रोधी एल्गोरिदम
• कॉम्पैक्ट और हल्काः कुल प्रणाली ≤52 किलोग्राम, दो सैनिकों द्वारा <15 मिनट में तैनात किया जा सकता है
Ⅲ.विनिर्देश
|
पैरामीटर |
मूल्य |
|
रडार प्रकार |
1-डी एईएसए (ऊंचाई) + मैकेनिकल एजिमुथ स्कैन |
|
आवृत्ति बैंड |
एक्स-बैंड |
|
अज़ीमुथ कवरेज |
0°360° |
|
ऊंचाई कवरेज |
-10° ∼40° (इलेक्ट्रॉनिक स्कैन ±60° डिजाइन) |
|
एंटीना घूर्णन गति |
12 आरपीएम / 15 आरपीएम चयन योग्य |
|
पता लगाने की सीमा (Pd=0)8 |
Pfa=10−6) |
|
अंधा क्षेत्र |
180 मीटर |
|
रेंज रिज़ॉल्यूशन / सटीकता |
10 मी / ≤5 मी आरएमएस |
|
अज़ीमुथ रिज़ॉल्यूशन / सटीकता |
3° / ≤0.5° आरएमएस |
|
ऊंचाई संकल्प / सटीकता |
7° / ≤0.5° आरएमएस |
|
वेग सटीकता |
≤0.4 m/s |
|
लक्ष्य रेडियल वेग |
1 ̊80 मी/सेकंड |
|
अधिकतम समवर्ती ट्रैक |
≥200 |
|
प्रेषण शक्ति |
160 W |
|
फ्रंट-एंड आकार |
700 × 385 × 160 मिमी |
|
सिस्टम वजन |
≤30 किलोग्राम (फ्रंट-एंड) + ≤22 किलोग्राम (पीडस्टल) |
Ⅳ.उत्पाद की विशेषताएं
• एईएसए + मैकेनिकल हाइब्रिड स्कैन अंधे क्षेत्रों के बिना पूर्ण सर्कल कवरेज प्रदान करता है
• उच्च परिशुद्धता मापः सीमा ≤5 मीटर आरएमएस, एजिमुथ/उच्चता ≤0.5° आरएमएस
• अंतर्निहित स्व-परीक्षण और LRU तक दोष अलगाव
• उच्च एमटीबीएफ और कम रखरखाव के लिए पूर्ण ठोस-राज्य ट्रांसमीटर
• IP65 रेटेड इलेक्ट्रॉनिक्स कठोर वातावरण (-40 °C से +55 °C, 95 % आरएच) का सामना करते हैं
