| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Lei Kan |
| मॉडल संख्या: | एलकेएसटी-एक्स120 |
Ⅰ. अवलोकन

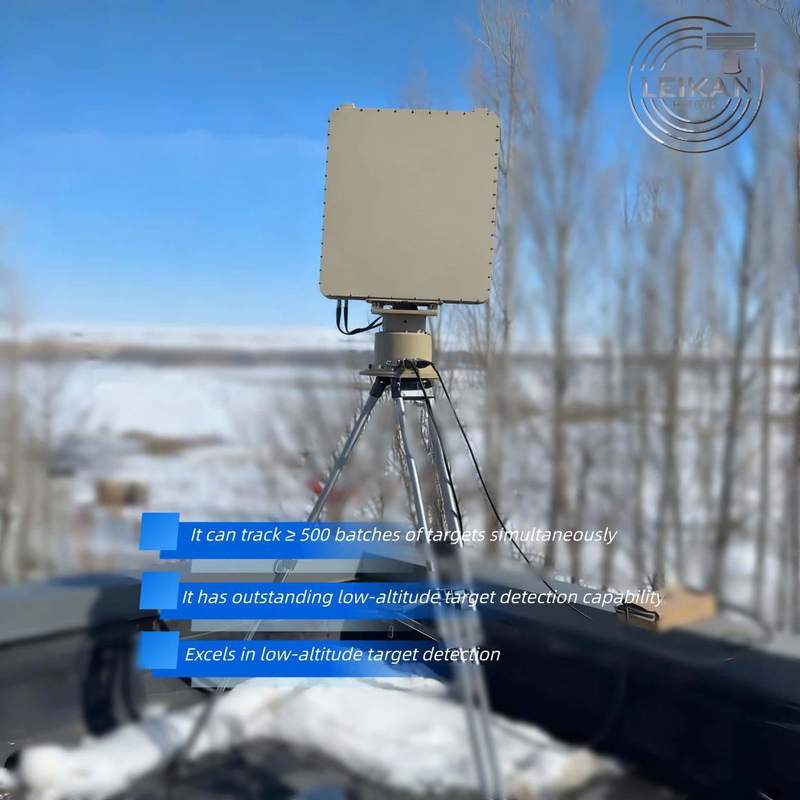

LKST-X120 एक एक्स-बैंड डिजिटल बीम फॉर्मिंग (DBF) रडार है। यह 360°×60° विस्तृत क्षेत्र का पता लगाने और 500 से अधिक लक्ष्यों, जिनमें ड्रोन, कर्मी, वाहन और समुद्री वस्तुएं शामिल हैं, को एक साथ ट्रैक करने में सक्षम बनाता है, जिसकी ट्रैकिंग गति सीमा 1-150 मीटर/सेकंड है। घने लक्ष्य परिदृश्यों को संभालने में सक्षम, इसमें कोई निगरानी अंधा स्थान नहीं है। यह रडार ग्राउंड, पानी और मौसम संबंधी अव्यवस्था को फ़िल्टर कर सकता है, जिसमें अत्यंत कम झूठी अलार्म दर है, और यह वास्तविक समय उच्च-परिभाषा डेटा/वीडियो लिंक से सुसज्जित है। बहु-परिदृश्य अनुकूलन क्षमता के साथ, यह प्रमुख क्षेत्र सुरक्षा, युद्धक्षेत्र टोही, और सीमा और समुद्री सतह निगरानी के लिए लागू है।
Ⅱ. मुख्य विशेषताएं
• लंबी दूरी का पता लगाना: छोटे क्वाडकॉप्टर के लिए ≥10 किमी, मध्यम फिक्स्ड-विंग यूएवी के लिए ≥20 किमी
• उच्च-क्षमता ट्रैकिंग: ≤2 सेकंड अपडेट दर के साथ 500 एक साथ लक्ष्य
• 360°×60° नो-ब्लाइंड-ज़ोन कवरेज: –3° से +60° ऊंचाई, पूर्ण दिगंश
• उच्च सटीकता: ≤0.3° आरएमएस कोण, ≤5 मीटर आरएमएस रेंज
• हर मौसम के लिए तैयार: IP67, –40 °C से +55 °C, बारिश, बर्फ, धूल, कोहरे के प्रति सहिष्णु
Ⅲ. विनिर्देश
|
पैरामीटर |
मान |
|
आवृत्ति बैंड |
एक्स-बैंड 9.8–10 गीगाहर्ट्ज |
|
ऊंचाई / दिगंश |
–3°–60° / 0–360° |
|
पता लगाने की सीमा |
≥10 किमी (क्वाडकॉप्टर 0.01 मी²) |
|
|
≥20 किमी (मध्यम फिक्स्ड-विंग 1 मी²) |
|
अधिकतम ऊंचाई |
≥3 000 मीटर |
|
अंधा स्थान |
≤50 मीटर |
|
रेंज/कोण सटीकता |
≤5 मीटर (आरएमएस) / ≤0.3° (आरएमएस) |
|
एक साथ ट्रैक |
≥500 |
|
ट्रैकिंग गति |
1–150 मीटर/सेकंड |
|
एंटीना रोटेशन |
30 आरपीएम (अपग्रेड करने योग्य 60 आरपीएम) |
|
डेटा इंटरफ़ेस |
गीगाबिट ईथरनेट यूडीपी |
|
पर्यावरण |
–40 °C से +55 °C |
|
बिजली की खपत |
≤400 डब्ल्यू |
|
वजन |
≤55 किग्रा |
|
आयाम |
650 × 815 × 93 मिमी |
|
ट्रांसमिट पावर |
≤50 डब्ल्यू |
Ⅳ. विशेषताएं
• डीबीएफ + अनुकूली अव्यवस्था दमन → लगभग शून्य झूठे अलार्म
• रडार-ईओ फ्यूजन स्वचालित रूप से वीडियो ट्रैकिंग, रिकॉर्डिंग और स्नैपशॉट के लिए कैमरों को क्यू करता है
• गीगाबिट ईथरनेट के माध्यम से प्लग-एंड-प्ले मल्टी-रडार नेटवर्किंग
• मॉड्यूलर डिजाइन 10 मिनट के फील्ड रखरखाव या एलआरयू स्वैप की अनुमति देता है
