| ब्रांड नाम: | leitan |
| मॉडल संख्या: | LT/XA-5000XKU |

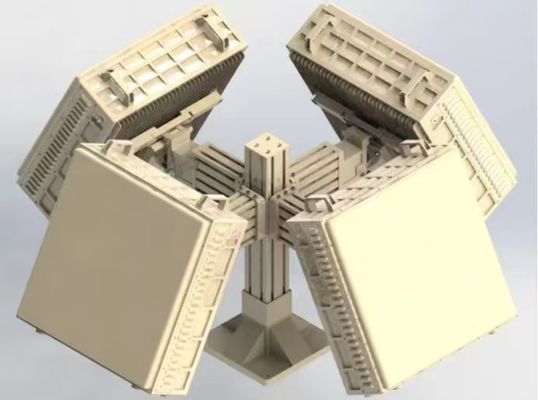

2 डी चार-रेंज रडार कम ऊंचाई के मानव रहित हवाई वाहन लक्ष्य पक्षी गुब्बारे
मैं.उत्पाद का वर्णन
दो-आयामी चार-सरणी रडार एक उन्नत एक्स-बैंड पूरी तरह से सुसंगत पल्स डोपलर दो-आयामी चरण स्कैनिंग तीन निर्देशांक रडार है।यह विशेष रूप से विद्युत ऑप्टिकल प्रणालियों का पता लगाने और ट्रैक करने के लिए बनाया गया है, और कम ऊंचाई वाले मानव रहित हवाई वाहन (यूएवी) लक्ष्यों, पक्षियों और गुब्बारों के लिए सटीक मार्गदर्शन प्रदान करता है।रडार प्रणाली पूरी 360 डिग्री रेंज को कवर कर सकती है, लक्ष्य की सटीक टीडब्ल्यूएस (स्कैन लॉन्ग ट्रैकिंग) और टीएएस (स्कैन आफ्टर ट्रैकिंग) ट्रैकिंग प्राप्त करने के लिए, व्यापक कम ऊंचाई की निगरानी और लक्ष्य ट्रैकिंग क्षमताओं के साथ।
II. उत्पाद की विशेषताएं
स्वायत्त और स्वचालित ट्रैकिंग:
रडार स्वचालित रूप से लक्ष्यों की खोज करने में सक्षम है और स्वचालित रूप से ट्रैकिंग मोड पर स्विच करता है। सामान्य पृष्ठभूमि की स्थिति में,यह मानव हस्तक्षेप के बिना पूरी तरह से स्वचालित रूप से काम कर सकता है.
पोर्टेबिलिटी और त्वरित तैनाती:
यह रडार प्रणाली हल्के वजन की है और मोबाइल अनुप्रयोगों के लिए वाहनों पर स्थापित की जा सकती है या एक स्थिर स्टेशन के रूप में तैनात की जा सकती है।प्रत्येक सरणी अधिकतम 90° की अज़ीमुथ रेंज और 60° की ऊंचाई रेंज को कवर कर सकती है, जो इसे क्षेत्र विशेष निगरानी और पूर्ण 360° निगरानी दोनों के लिए उपयुक्त बनाता है।
उत्कृष्ट अव्यवस्था निवारण और छोटे लक्ष्य का पता लगाने:
यह रडार उच्च स्थिर आवृत्ति स्रोत, दीर्घकालिक सुसंगत संचय, फिल्टर डिजाइन विधि, एमटीआई (मोविंग टारगेट इंडिकेशन) और अव्यवस्था मानचित्र का पता लगाने जैसी उन्नत प्रौद्योगिकियों को अपनाता है।इन विशेषताओं से रडार की क्षमता बढ़ जाती है कि वह जमीन की गड़बड़ी को दबाए और छोटे लक्ष्यों को उजागर करे, जटिल वातावरण में भी सटीक पता लगाने की गारंटी देता है।
III. उत्पाद के कार्य
कम ऊंचाई पर निगरानी और ट्रैकिंग:
सभी डोमेन कम ऊंचाई निगरानी मोड में, रडार का प्रत्येक चेहरा 90 डिग्री की अज़ीमुथ रेंज को कवर करता है, जिसमें चार चेहरे एक साथ 360 डिग्री को कवर करते हैं। रडार लगातार यूएवी, पक्षियों की खोज करता है।,यह इन लक्ष्यों का TWS ट्रैकिंग स्थापित करता है, उनकी दूरी, कोण, ऊंचाई और गति को मापता है।यह विस्तृत जानकारी तुरंत टर्मिनल कमांड और कंट्रोल सिस्टम को रिपोर्ट की जाती है.
मल्टी-टारगेट स्वचालित टीएएस ट्रैकिंग:
लक्ष्य का पता लगाने और पकड़ने के बाद, रडार स्वचालित रूप से एक मोड में स्विच कर सकता है जो टीडब्ल्यूएस खोज को बहु-लक्ष्य स्वचालित टीएएस ट्रैकिंग के साथ जोड़ता है।यह एक ही समय में 1 सेकंड के डेटा दर पर लक्ष्यों के पांच बैचों पर TAS सटीक ट्रैकिंग कर सकता हैयह क्षमता रडार को लक्ष्य की पहचान, पुष्टि और प्रबंधन के लिए विद्युत-ऑप्टिकल प्रणालियों और अन्य प्रणालियों को वास्तविक समय में मार्गदर्शन प्रदान करने की अनुमति देती है।
IV. उत्पाद पैरामीटर
|
कार्य आवृत्ति बैंड |
एक्स-बैंड/कु-बैंड |
|
अज़ीमुथ कवरेज |
360° (प्रत्येक सरणी 90° को कवर करती है) |
|
ऊंचाई कवरेज |
≥ 60° (डिफ़ॉल्ट कवरेज 0°-30° है) |
|
अधिकतम पता लगाने की सीमा |
≥5 किमी (फैंटम यूएवी के लिए) |
|
न्यूनतम पता लगाने की सीमा |
≤ 250 मीटर |
|
न्यूनतम पता लगाने की गति |
≤1m/s (ट्रैकिंग मोड) |
|
माप की सटीकता (आरएमएस त्रुटि) |
दूरीः ≤10 मीटर; अज़ीमुथः ≤0.6°; ऊंचाईः ≤0.6° |
|
डेटा ताज़ा करने की दर |
TWS: 3s; TAS: 1s |
|
लक्ष्यों की संख्या |
टीडब्ल्यूएसः ≥128 बैच; टीएएसः ≥5 बैच |
|
रडार मेजबान आयाम |
≤ 600 मिमी*600 मिमी*220 मिमी |
|
बिजली की खपत (पीडस्टल सहित) |
≤900W (प्रति सरणी) |
|
भार (प्रति सरणी) |
≤ 35 किलोग्राम |
|
इंटरफेस |
गीगाबिट ईथरनेट पोर्ट |
2 डी चार-रेंज रडार एक उच्च क्षमता प्रणाली है जिसे आधुनिक कम ऊंचाई की निगरानी और लक्ष्य ट्रैकिंग की मांगों को पूरा करने के लिए डिज़ाइन किया गया है। इसकी उन्नत विशेषताएं,इसके मजबूत प्रदर्शन मापदंडों के साथ संयुक्त, इसे सीमा सुरक्षा से लेकर वन्यजीवों की निगरानी और उससे आगे के अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए एक आदर्श समाधान बनाते हैं।
