| ब्रांड नाम: | LeiTan |
| मॉडल संख्या: | LTSR-HDQ |

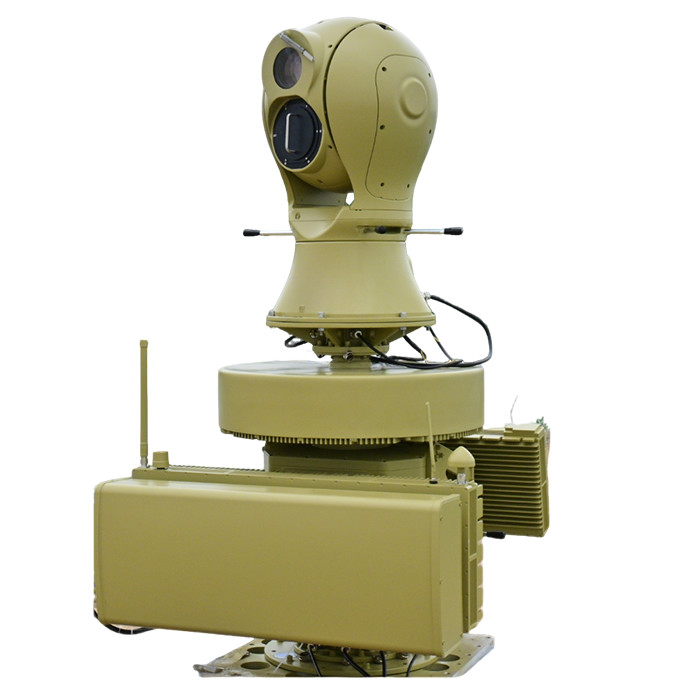

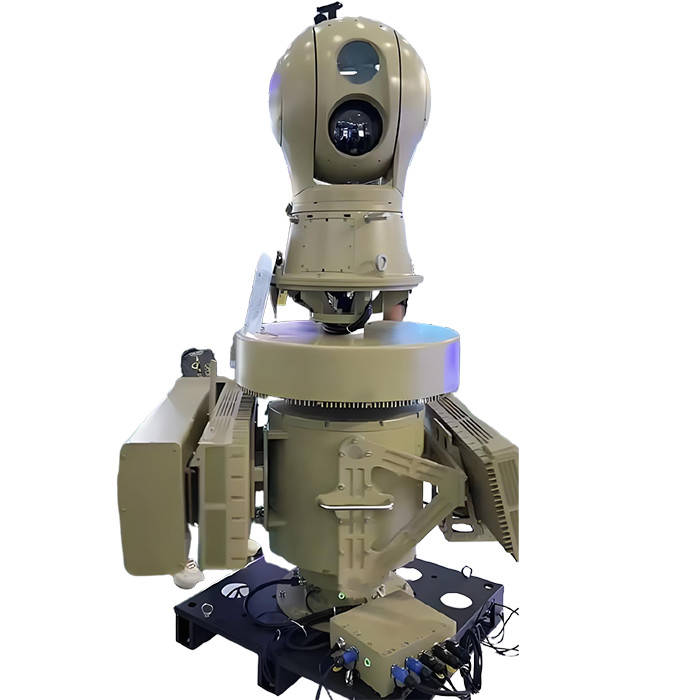

निष्क्रिय सक्रिय ड्रोन डिटेक्शन कॉम्बो रडार रक्षा प्रणाली बड़े क्षेत्रों को प्रभावी ढंग से कवर करती है
Ⅰ. उत्पाद का वर्णन
निष्क्रिय सक्रिय ड्रोन डिटेक्शन कॉम्बो रडार रक्षा प्रणाली एक उन्नत, एकीकृत समाधान है जिसे बड़े क्षेत्रों में अनधिकृत ड्रोन गतिविधियों का पता लगाने, ट्रैक करने और कम करने के लिए डिज़ाइन किया गया है।यह प्रणाली वायुक्षेत्र की व्यापक सुरक्षा प्रदान करने के लिए निष्क्रिय आरएफ पता लगाने और सक्रिय रडार स्कैनिंग को जोड़ती है, वास्तविक समय में खतरे की पहचान और प्रतिक्रिया सुनिश्चित करना।
Ⅱउत्पाद की विशेषताएं
1दो-मोड डिटेक्शन टेक्नोलॉजी
निष्क्रिय आरएफ डिटेक्शन: ड्रोन संचार संकेतों (वाई-फाई, आरएफ, जीपीएस) की निगरानी करता है ताकि यूएवी को पहचान और वर्गीकृत किया जा सके।सक्रिय रडार स्कैनिंग: अत्यधिक परिशुद्धता वाले रडार का उपयोग करता है ताकि ड्रोन का आकार, गति और प्रक्षेपवक्र के आधार पर अवलोकन किया जा सके, यहां तक कि अव्यवस्थित वातावरण में भी।
2. व्यापक क्षेत्र कवरेज
5-10 किमी के दायरे में ड्रोन का पता लगाता है (ड्रोन के आकार और पर्यावरणीय परिस्थितियों के आधार पर) 360° सर्वदिशात्मक कवरेज किसी भी अंधे धब्बे को सुनिश्चित नहीं करता है।
3. वास्तविक समय ट्रैकिंग खतरे का आकलन
स्वचालित रूप से ड्रोन (DJI, Autel, कस्टम-बिल्ड, आदि) का वर्गीकरण करता है और उन्हें पक्षियों या अन्य उड़ने वाली वस्तुओं से अलग करता है।एक सहज आदेश इंटरफ़ेस पर ड्रोन प्रकार, दूरी, गति और उड़ान पथ के साथ वास्तविक समय में अलर्ट प्रदान करता है।
4. काउंटर ड्रोन सिस्टम के साथ सहज एकीकरण
स्वचालित या मैनुअल ड्रोन बेअसर करने के लिए जामिंग, स्पूफिंग और गतिज शमन प्रणालियों के साथ संगत।मौजूदा सुरक्षा अवसंरचना (सीसीटीवी, कमांड सेंटर) के साथ एपीआई एकीकरण का समर्थन करता है।
5. कम झूठी अलार्म दर
उन्नत एआई एल्गोरिदम ड्रोन खतरों के प्रति उच्च संवेदनशीलता बनाए रखते हुए झूठे पता लगाने (पक्षी, मौसम हस्तक्षेप) को फ़िल्टर करते हैं।
6. सभी मौसम दिन / रात संचालन
बारिश, कोहरे, धूल और पूर्ण अंधेरे में काम करता है, 24/7 सुरक्षा सुनिश्चित करता है।
7पोर्टेबल स्केलेबल तैनाती
मॉड्यूलर डिजाइन स्थिर, मोबाइल या तेजी से तैनाती के लिए सेटअप की अनुमति देता है (वाहन-माउंटेड, अस्थायी प्रतिष्ठान) ।व्यापक परिधि सुरक्षा के लिए मल्टी-नोड नेटवर्क सिस्टम में विस्तार किया जा सकता है।
Ⅲउत्पाद के कार्य
1. ड्रोन डिटेक्शन पहचान
व्यापक आवृत्ति स्पेक्ट्रम में सभी प्रकार के ड्रोन (मल्टी-रोटर, फिक्स्ड-विंग, हाइब्रिड) का पता लगाता है।ड्रोन मॉडल, ऑपरेटर स्थान (यदि उपलब्ध हो) और पेलोड जोखिम आकलन की पहचान करता है।
2. स्वचालित खतरे का वर्गीकरण
एआई-संचालित विश्लेषण उड़ान पैटर्न और संकेत व्यवहार के आधार पर दोस्ताना, संदिग्ध और शत्रुतापूर्ण ड्रोन के बीच अंतर करता है।
3. वास्तविक समय अलर्ट डेटा लॉगिंग
कमांड डैशबोर्ड पर तत्काल दृश्य ऑडियो अलर्ट।मिशन के बाद विश्लेषण और फोरेंसिक सबूत के लिए सभी ड्रोन घुसपैठ रिकॉर्ड।
4बहुस्तरीय रक्षा समन्वय
पूर्ण रक्षात्मक प्रतिक्रिया के लिए आरएफ जैमर, ड्रोन कैप्चर नेट और लेजर आधारित प्रति उपायों के साथ एकीकृत।सुरक्षा आवश्यकताओं के आधार पर मैनुअल या स्वचालित शमन प्रोटोकॉल का समर्थन करता है।
5. 3डी हवाई क्षेत्र मानचित्रण
ऊंचाई, गति, और अनुमानित प्रक्षेपवक्र के साथ 3D रडार मानचित्र में ड्रोन आंदोलन प्रदर्शित करता है.
6दूरस्थ निगरानी नियंत्रण
वेब आधारित या स्टैंडअलोन सॉफ्टवेयर के माध्यम से सुलभ, जिससे ऑपरेटर सुरक्षित स्थान से हवाई क्षेत्र की निगरानी कर सकते हैं।
Ⅳउत्पाद पैरामीटर
| कार्यात्मक संकेतकों | |
| मानक विन्यास | UAD-XTF-PZGLE05 (रडार, स्पेक्ट्रम, इलेक्ट्रो-ऑप्टिकल, गड़बड़ी, धोखा, नियंत्रक और प्रबंधन सॉफ्टवेयर) |
| पता लगाने की दूरी | ≥5 किमी |
| पता लगाने की आवृत्ति बैंड | 70 मेगाहर्ट्ज से 6000 मेगाहर्ट्ज तक, नोटः अन्य आवृत्ति बैंड अनुकूलित किए जा सकते हैं |
| भ्रामक आवृत्ति | GPS/GALILEO/GLONASS/बीडू |
| भ्रामक दूरी | ≥1 किमी |
| हस्तक्षेप आवृत्ति बैंड | 5900-6200MHz/5600-5950MHz/5100-5350MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz | |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz | |
| रडार पैरामीटर | विस्तृत मापदंड नीचे सूचीबद्ध हैंः रडार मॉड्यूल प्रदर्शन मापदंड |
| ऑप्टोइलेक्ट्रॉनिक मापदंड | फोटोवोल्टिक मापदंड विस्तृत मापदंड नीचे दी गई तालिका में सूचीबद्ध हैं *4 फोटोवोल्टिक मॉड्यूल प्रदर्शन मापदंड |
| यांत्रिक संकेतक | |
| हवा का प्रतिरोध | 10मजबूत हवा |
| परिचालन तापमान | -40°C55°C |
| भंडारण तापमान | -45°C65°C |
| सुरक्षा रेटिंग | IP65 |
| परिचालन आर्द्रता | ≤ 95% |
| डाटा इंटरफेस | आरजे45 |
| पावर पोर्ट | वोल्टेजः 220V शक्तिः ≤550W (खोज मोड), ≤1950W (प्रति-माप मोड) |
| वजन | 250 किलो |
| आकार | 850mmx850mmx1700mm |
| प्लेटफार्म की विशेषताएं | श्वेतसूची और काली सूची, वास्तविक समय का पता लगाने, ऑप्टिकल ट्रैकिंग, स्वचालित काउंटरमेजर्स, मैनुअल काउंटरमेजर्स, जीआईएस नक्शा. डेटा भंडारण, घटना क्वेरी. |
| स्पेक्ट्रम डिटेक्शन मॉड्यूल सूचक पैरामीटर | |
| पता लगाने की आवृत्ति बैंड | 20MHz-6GHz |
| पता लगाने की त्रिज्या | ≥5 किमी |
| त्रिज्या दूरी की पहचान करें | ≥5 किलोमीटर, कुछ ड्रोन ब्रांड और मॉडल पहचान सकते हैं |
| पता लगाने का कोण | 360° |
| कोणीय माप सटीकता त्रुटि (मूल औसत वर्ग) | 5 किमी या उससे अधिक की दूरी ≤ 1° |
| न्यूनतम पता लगाने की ऊंचाई | <0m |
| हस्तक्षेप मॉड्यूल सूचक पैरामीटर | |
| हस्तक्षेप आवृत्ति बैंड | 5900-6200MHz |
| 5600-5950MHz | |
| 5100-5350MHz | |
| 4850-5100MHz | |
| 2280-2540MHz | |
| 1750-2000MHz | |
| 1100-1400MHz | |
| 850-1050MHz | |
| 720-950MHz | |
| 410-520MHz | |
| पावर पोर्ट | 50W |
| हस्तक्षेप दूरी | 3 किमी |
| रडार मॉड्यूल पैरामीटर | |
| कार्य प्रणाली | चरणबद्ध सरणी प्रणाली (अज़ीमुथ स्कैनिंग+उच्चता चरण स्कैनिंग) |
| कार्य आवृत्ति बैंड | एक्सबैंड |
| प्रभावी पता लगाने की शक्ति | ≥5.0KM (यूएवी) |
| ≥8.0KM ((पैदल यात्री) | |
| ≥10.0KM ((गाड़ियां) | |
| ≥5.0KM ((जहाज) | |
| गति का पता लगाना | 0.5m/s-83m/s |
| अज़ीमुथ सटीकता | ≤0.3° (खोजें);≤0.3° (ट्रैक) |
| पिच सटीकता | ≤1.0° (खोजें);≤0.5° (ट्रैक) |
| डेटा दर | ≤5s/सर्कल |
| ऑप्टोइलेक्ट्रॉनिक मॉड्यूल सूचकांक पैरामीटर | |
| परिचालन दूरी | वायुमंडलीय दृश्यता ≥ 20 किमी, आर्द्रता ≤ 50% आरएच, और तापमान अंतर> 6K के मामले में,दृश्य प्रकाश का पता लगाने की दूरी ≥ 5000 मीटर, ट्रैकिंग दूरी ≥ 4000 मीटर, पहचान दूरी ≥ 3000 मीटर के लिए 0.3m × 0.3 मीटर के लिए मानव रहित हवाई वाहन लक्ष्य; थर्मल इमेजिंग का पता लगाने की दूरी ≥ 1500 मीटर, ट्रैकिंग दूरी ≥ 1000 मीटर, पहचान दूरी ≥ 1000 मीटर |
| अवरक्त ताप इमेजिंग | डिटेक्टरः अनकूल्ड वैनडियम ऑक्साइड (वीओएक्स) इन्फ्रारेड फोकल प्लेन स्पेक्ट्रल रेंजः 8μm से 14μm संकल्पः 640×512 NETD: 30mK से बेहतर हो लेंस का फोकल लेंसः 31 से 155 मिमी, 5 गुना निरंतर ऑप्टिकल ज़ूम लेंस लेंस नियंत्रणः इलेक्ट्रिक ज़ूम, मैनुअल/ऑटो फोकस छवि वृद्धिः एसडीई डिजिटल छवि विस्तार वृद्धि प्रौद्योगिकी ध्रुवीयता छद्म रंगः थर्मल ब्लैक, थर्मल व्हाइट और कई छद्म रंग विकल्प उपलब्ध हैं छवि समायोजनः चमक, कंट्रास्ट, गामा सुधार एन्कोडिंग प्रारूपः H.264/H.265/MJPEG मजबूत प्रकाश सुरक्षा कार्य का समर्थन करता है |
| उच्च परिभाषा दृश्य प्रकाश | सेंसर:1/1.8 "लक्ष्य सतह स्टारलाइट ग्रेड सीएमओएस, आईसीआर रंग से काले रूपांतरण संकल्पः 2688×1520 प्रकाश व्यवस्थाः रंगः 0.002 लक्स; काला-सफेदः 0.0002 लक्स एन्कोडिंग प्रारूपः H.264/H.265/MJPEG छवि सुधारः व्यापक गतिशील रेंज, मजबूत प्रकाश दमन, इलेक्ट्रॉनिक छवि स्थिरीकरण, 3 डी डिजिटल शोर में कमी और स्वचालित श्वेत संतुलन का समर्थन करता है फोकल लंबाईः 12.5 ¢ 775 मिमी उच्च परिभाषा इलेक्ट्रिक ज़ूम लेंस डीहेजिंगः ऑप्टिकल और इलेक्ट्रॉनिक दोनों डीहेजिंग का समर्थन करता है |
| ट्रैकिंग फ़ंक्शन | 1ट्रैकिंग विधि: फ्रंट एंड एम्बेडेड हार्डवेयर ट्रैकिंग 2ट्रैकिंग मोडः मैनुअल, स्वचालित ट्रैकिंग, रडार लिंक का समर्थन 3वीडियो स्विचिंगः डिजिटल उच्च परिभाषा दृश्य प्रकाश/डिजिटल अवरक्त वीडियो स्विचिंग ट्रैकिंग 4ट्रैकिंग फ़ंक्शन: कई ट्रैकिंग एल्गोरिदम में निर्मित, बहु-लक्ष्य का पता लगाने, स्वचालित कैप्चर, ट्रैकिंग के दौरान स्वचालित ज़ूम का समर्थन, लक्ष्य प्रक्षेपवक्र का वास्तविक समय प्रदर्शन,अस्थायी बंदूक विरोधी, आदि मैनुअल और स्वचालित ट्रैकिंग, रडार लिंक ट्रैकिंग का समर्थन; ट्रैकिंग प्रक्रिया के दौरान लक्ष्य पहचान का समर्थन; पहचान और ट्रैकिंग का समर्थन;वायु तरंग गेट के अनुकूली ट्रैकिंग का समर्थन करें, और ट्रैकिंग बॉक्स का आकार लक्ष्य आकार के अनुसार अनुकूलित किया जा सकता है। ट्रैकिंग डिस्प्लेः ट्रैकिंग लक्ष्य ईगल आई डिस्प्ले से लैस, ईगल आई पोजीशन को मनमाने ढंग से समायोजित किया जा सकता है, लक्ष्य 2, 4, और 8x आवर्धन डिस्प्ले का समर्थन करता है |
| विश्लेषण | 1. 16 टॉप कंप्यूटिंग पावर प्रोसेसर में निर्मित 2कार्यान्वयन विधि: फ्रंट एंड एम्बेडेड इंटेलिजेंट एनालिसिस मॉड्यूल 3. असामान्य व्यवहार का पता लगानेः लक्ष्य पहचान का समर्थन करता है; क्षेत्रीय घुसपैठ का पता लगाने, सीमा पार घुसपैठ का पता लगाने, गति का पता लगाने, आदि का समर्थन करता है वर्गीकरण पहचानः लोगों, कारों, ड्रोन, पक्षियों आदि जैसे लक्ष्यों की वर्गीकरण पहचान का समर्थन करता है (डेटासेट प्रदान करने में ग्राहक सहायता की आवश्यकता होती है) |
| कार्य वृद्धि | 1स्वास्थ्य प्रबंधनः स्व-परीक्षण, स्थिति क्वेरी और दोष कोड प्रतिक्रिया पर शक्ति का समर्थन करता है, और दृश्य प्रकाश, थर्मल इमेजिंग घटकों जैसे हार्डवेयर स्वास्थ्य प्रश्नों का समर्थन करता है,क्षैतिज पिच मोटर, चिप का तापमान, और चलने का समय 2डेटा फीडबैकः इसमें लेंस के दृश्य क्षेत्र के कोण, आवर्धन, ज़ूम/फोकस मान और टर्नटेबल के कोण के लिए वास्तविक समय/क्वेरी फीडबैक और पोजिशनिंग फ़ंक्शन हैं।और क्षैतिज और पिच कोणों के लिए वास्तविक समय क्वेरी / फीडबैक और पोजिशनिंग कार्यों का समर्थन करता है उन्नयन और रखरखावः दूरस्थ रूप से पुनः आरंभ किया जा सकता है, दूरस्थ उन्नयन समारोह, प्रणाली रखरखाव के लिए सुविधाजनक |
| सर्वो टर्नटेबल मॉड्यूल के सूचकांक मापदंड | |
| एकल अक्ष वाले टर्नटेबल | 1. घुमावदार टेबल का घूर्णन कोणः निरंतर घुमाव अज़ीमुथ N × 360 ° में 2अधिकतम अज़ीमुथ गतिः ≥ 130 °/s 3न्यूनतम अज़ीमुथ गतिः ≤ 0.1 °/s 4अधिकतम एजिमुथ त्वरणः ≥ 90 °/s2 5उन्मुखीकरण सटीकताः ≤ 0.1 ° 6स्थिर इंगित न्यूनतम प्रतिक्रिया समयः ≤ 2 सेकंड (स्थिर 0 ° से 90 ° तक) पिच ब्रैकेट की समायोजन सीमाः -25 डिग्री से 10 डिग्री से कम नहीं |
VI:उत्पाद की विशेषताएं
|
उत्पाद की विशेषताएं |
है डोंग किंग एंटी ड्रोन सिस्टम वास्तविक समय में ड्रोन की गतिविधियों की निगरानी और ट्रैक कर सकता है।यह प्रणाली ड्रोन लक्ष्यों को जल्दी से पहचान और लॉक कर सकती है।, वास्तविक समय में उनके स्थान, गति और उड़ान प्रक्षेपवक्र प्राप्त करना। |
|
हस्तक्षेप और धोखा |
प्रणाली में शक्तिशाली गड़बड़ी और धोखा देने की क्षमता है। गड़बड़ी मोड में प्रणाली मैन्युअल या स्वचालित रूप से रेडियो गड़बड़ी को सक्रिय कर सकती है, ड्रोन को तुरंत लैंड करने के लिए मजबूर कर सकती है,या आधार पर लौटेंधोखाधड़ी मोड में, प्रणाली प्रतिबंधित और कोर क्षेत्रों से दूर, ड्रोन को उनके इच्छित उड़ान पथ से निर्देशित करने के लिए जीएनएसएस स्पूफिंग तकनीक का उपयोग करती है। |
|
स्थिति विश्लेषण और कमान निर्णय लेने |
है डोंग किंग एंटी-ड्रोन सिस्टम ड्रोन खतरों की स्थिति का विश्लेषण कर सकता है और उपयोगकर्ताओं को कमांड निर्णय समर्थन प्रदान कर सकता है।रडार से प्राप्त वास्तविक समय के आंकड़ों का उपयोग करके सिस्टम तेजी से ड्रोन के खतरे के स्तर का आकलन करता है, ऑप्टिकल सेंसर और इलेक्ट्रॉनिक टोही उपकरण, पूर्व निर्धारित खतरे मूल्यांकन मॉडल के साथ संयुक्त, और उपयोगकर्ताओं को संबंधित प्रतिक्रिया सिफारिशें प्रदान करता है। |
|
बहुस्तरीय समन्वित प्रतिक्रिया |
यह प्रणाली रडार, स्पेक्ट्रम और इलेक्ट्रो-ऑप्टिकल प्रौद्योगिकियों को शामिल करते हुए तीन-स्तरीय और दो-स्तरीय इंटरकनेक्शन निपटान मोड का समर्थन करती है।स्पेक्ट्रम का पता लगाना, और इलेक्ट्रो-ऑप्टिकल ट्रैकिंग एक साथ काम करते हैं ताकि ड्रोन की व्यापक निगरानी और ट्रैकिंग प्रदान की जा सके, जो खतरे के स्तर के आधार पर स्वचालित रूप से जामिंग या धोखा देने की रणनीतियों को समायोजित करते हैं।दो-स्तरीय इंटरकनेक्शन मोड में, उपयोगकर्ता रडार और स्पेक्ट्रम, रडार और इलेक्ट्रो-ऑप्टिकल के संयोजनों का चयन कर सकते हैं,या विद्युत-अप्टिकल के साथ स्पेक्ट्रम वास्तविक स्थितियों के आधार पर विभिन्न परिदृश्यों में ड्रोन खतरों का लचीला ढंग से सामना करने के लिए. |
|
क्षेत्रीय संरक्षण |
है डोंग किंग एंटी-ड्रोन सिस्टम बड़े क्षेत्रों की प्रभावी ढंग से रक्षा कर सकता है।इसका व्यापक कवरेज और शक्तिशाली निगरानी और जाम क्षमताएं इसे अलर्ट जोन और कोर क्षेत्रों की व्यापक निगरानी प्रदान करने की अनुमति देती हैं।यह सुनिश्चित करता है कि महत्वपूर्ण क्षेत्र ड्रोन के खतरों से सुरक्षित रहें। |
