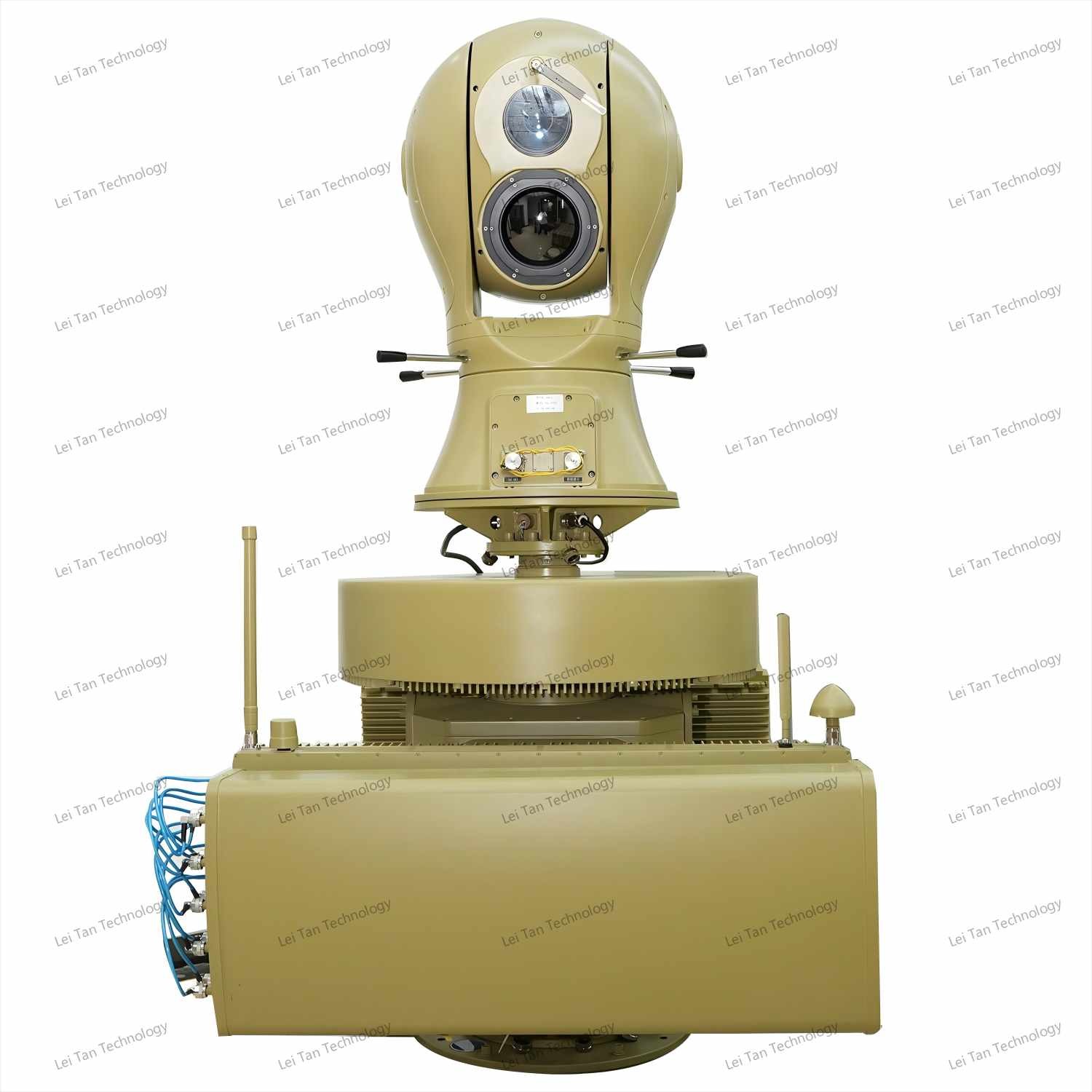

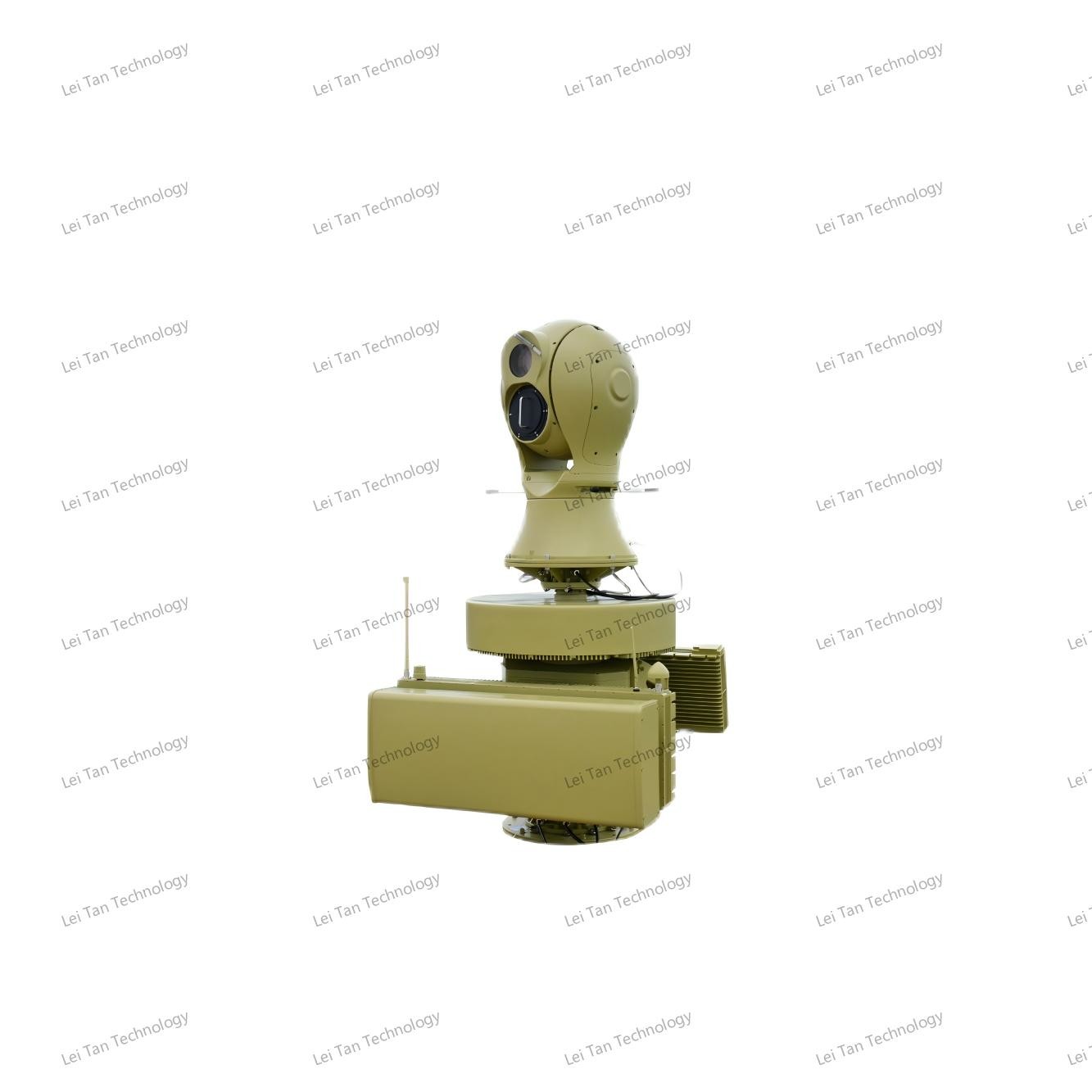

हाइडोंगचिंग ऑल-वेदर यूएवी डिटेक्शन और सर्विलांस रडार
Ⅰ.उत्पाद का वर्णन
The Haidongqing All-Weather UAV Detection and Surveillance Radar is a cutting-edge integrated counter-drone system designed to provide comprehensive protection against unauthorized unmanned aerial vehicles (UAVs)उन्नत रडार, स्पेक्ट्रम सेंसिंग, इलेक्ट्रो-ऑप्टिकल ट्रैकिंग, रेडियो फ्रीक्वेंसी (आरएफ) जामिंग और जीएनएसएस धोखाधड़ी प्रौद्योगिकियों के संयोजन से यह प्रणाली मजबूत, वास्तविक समय का पता लगाने, ट्रैकिंग,और 5 किलोमीटर तक के दायरे में ड्रोन को बेअसर करना।.
उच्च विश्वसनीयता और अनुकूलन क्षमता के लिए डिज़ाइन की गई, यह प्रणाली कठोर मौसम की स्थिति और जटिल विद्युत चुम्बकीय वातावरण सहित चरम वातावरण में निर्बाध रूप से काम करती है।इसकी मॉड्यूलर वास्तुकला महत्वपूर्ण बुनियादी ढांचे में लचीली तैनाती की अनुमति देती है, सैन्य प्रतिष्ठानों, और बड़े पैमाने पर सार्वजनिक कार्यक्रमों, कम ऊंचाई, धीमी गति से चलने, और छोटे (एलएसएस) यूएवी खतरों के खिलाफ बहु-परत रक्षा प्रदान करते हैं।
Ⅱउत्पाद की विशेषताएं
मल्टी-सेंसर फ्यूजन: पूरक पहचान क्षमताओं के लिए रडार, स्पेक्ट्रम विश्लेषण और इलेक्ट्रो-ऑप्टिकल सेंसर को एकीकृत करता है।
सभी मौसमों में काम करनाः -45°C से 65°C तक के तापमान में इष्टतम कार्य करता है और 10 स्तर के हवा प्रतिरोध (IP65 सुरक्षा) का सामना करता है।
बुद्धिमान ट्रैकिंगः बहु-लक्ष्य ट्रैकिंग, स्वचालित वर्गीकरण (ड्रोन, पक्षी, वाहन) और अनुकूलित अव्यवस्था फ़िल्टरिंग के लिए एआई-संचालित एल्गोरिदम का उपयोग करता है।
दोहरी प्रतिउपकरण मोडः ड्रोन को लैंड करने, फिसलने या लौटने के लिए मजबूर करने के लिए आरएफ जामिंग (3 किमी रेंज) और जीएनएसएस धोखा (1-3 किमी रेंज) को जोड़ती है।
उच्च परिशुद्धताः 5 किमी पर ≤1° आरएमएस की कोण सटीकता और सर्वो टर्नटेबल्स के लिए ≤0.005° की स्थिति सटीकता प्राप्त करता है।
नेटवर्क तैनातीः साइट विफलताओं के दौरान सहयोगात्मक पता लगाने और अंतराल भरने के लिए बहु-उपकरण नेटवर्क का समर्थन करता है।
रिमोट मैनेजमेंटः रिमोट मॉनिटरिंग, ऑनलाइन डायग्नोस्टिक्स और ओवर-द-एयर फर्मवेयर अपग्रेड की सुविधा है।
Ⅲउत्पाद के कार्य
|
रिमोट कंट्रोल |
दूरस्थ चालू/बंद कार्यक्षमता का समर्थन करता है |
|
आउटपुट सूचना |
पता लगाए गए वस्तुओं की दूरी, वेग और कोण जैसी जानकारी प्राप्त करने में सक्षम |
|
मल्टी-टारगेट ट्रैकिंग |
बहु-लक्ष्य ट्रैकिंग स्विचिंग लॉजिक का समर्थन करता है; वास्तविक समय में कई लक्ष्यों के प्रक्षेपवक्रों को ट्रैक कर सकता है। |
|
लक्ष्य संलयन प्रसंस्करण |
एकाधिक सेंसरों से डेटा संलयन प्रसंस्करण का समर्थन करता है। जोन प्रबंधनः सटीक स्थिति के साथ जोन की लचीली सेटिंग और घुसपैठ अलार्म ट्रिगर करने की क्षमता की अनुमति देता है। |
|
क्षेत्र प्रबंधन |
सटीक स्थिति के साथ क्षेत्रों की लचीली सेटिंग और घुसपैठ अलार्म ट्रिगर करने की क्षमता की अनुमति देता है। |
|
हस्तक्षेप विरोधी क्षमता |
डिटेक्शन संवेदनशीलता और गति सीमा के लिए ऑनलाइन समायोजन क्षमताओं के साथ-साथ असामान्य प्रक्षेपवक्र हस्तक्षेप को फ़िल्टर करने की क्षमता है।संवेदनशीलता समायोजन और असामान्य प्रक्षेपवक्र फ़िल्टरिंग कार्यों के माध्यम से, यह अव्यवस्था के कारण होने वाले झूठे अलार्म को प्रभावी ढंग से समाप्त कर सकता है। |
|
ऑनलाइन निगरानी कार्य |
कार्यरत स्थिति की निगरानी करने और दोष अलार्म जारी करने में सक्षम; उपकरण ऑफलाइन होने पर अलर्ट करने की क्षमता भी है। |
|
रिमोट मॉनिटरिंग स्थिति |
रिमोट मॉनिटरिंग की क्षमता है, वास्तविक समय में डिवाइस की स्थिति की रिपोर्ट कर सकता है, और डिवाइस के लिए ऑनलाइन/ऑफलाइन अलार्म फ़ंक्शन की सुविधा है। |
|
ऑनलाइन स्व-निरीक्षण कार्य |
इस उपकरण में ऑनलाइन स्व-निरीक्षण करने की क्षमता है। |
|
अनुकूली प्रसंस्करण क्षमता |
चलती लक्ष्य अव्यवस्था को अनुकूलनशील रूप से संभालने और अव्यवस्था मानचित्रों को अनुकूलनशील रूप से संसाधित करने की क्षमता है। |
|
लिंकेज फंक्शन |
लक्ष्य ट्रैकिंग और सबूत कैप्चर (स्वचालित ट्रैकिंग मोड, रडार ट्रैकिंग मोड, इमेज ट्रैकिंग मोड) के साथ रडार पैन-टाइल लिंक फ़ंक्शन की सुविधा है। |
|
मल्टी-साइट नेटवर्किंग और ब्लैंकिंग |
कई उपकरणों के साथ नेटवर्किंग करने में सक्षम है; बहु-साइट सहयोगात्मक पता लगाने की क्षमता है; और पड़ोसी साइटों विफल होने पर अंतराल को भरने की क्षमता है। |
Ⅳ.उत्पाद पैरामीटर
| कार्यात्मक संकेतकों | |
| मानक विन्यास | UAD-XTF-PZGLE05 (रडार, स्पेक्ट्रम, इलेक्ट्रो-ऑप्टिकल, गड़बड़ी, धोखा, नियंत्रक और प्रबंधन सॉफ्टवेयर) |
| पता लगाने की दूरी | ≥5 किमी |
| पता लगाने की आवृत्ति बैंड | 70 मेगाहर्ट्ज से 6000 मेगाहर्ट्ज तक, नोटः अन्य आवृत्ति बैंड अनुकूलित किए जा सकते हैं |
| भ्रामक आवृत्ति | GPS/GALILEO/GLONASS/बीडू |
| भ्रामक दूरी | ≥1 किमी |
| हस्तक्षेप आवृत्ति बैंड | 5900-6200MHz/5600-5950MHz/5100-5350MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz | |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz | |
| रडार पैरामीटर | विस्तृत मापदंड नीचे सूचीबद्ध हैंः रडार मॉड्यूल प्रदर्शन मापदंड |
| ऑप्टोइलेक्ट्रॉनिक मापदंड | फोटोवोल्टिक मापदंड विस्तृत मापदंड नीचे दी गई तालिका में सूचीबद्ध हैं *4 फोटोवोल्टिक मॉड्यूल प्रदर्शन मापदंड |
| यांत्रिक संकेतक | |
| हवा का प्रतिरोध | 10मजबूत हवा |
| परिचालन तापमान | -40°C55°C |
| भंडारण तापमान | -45°C65°C |
| सुरक्षा रेटिंग | IP65 |
| परिचालन आर्द्रता | ≤ 95% |
| डाटा इंटरफेस | आरजे45 |
| पावर पोर्ट | वोल्टेजः 220V शक्तिः ≤550W (खोज मोड), ≤1950W (प्रति-माप मोड) |
| वजन | 250 किलो |
| आकार | 850mmx850mmx1700mm |
| प्लेटफार्म की विशेषताएं | श्वेतसूची और काली सूची, वास्तविक समय का पता लगाने, ऑप्टिकल ट्रैकिंग, स्वचालित काउंटरमेजर्स, मैनुअल काउंटरमेजर्स, जीआईएस नक्शा. डेटा भंडारण, घटना क्वेरी. |
| स्पेक्ट्रम डिटेक्शन मॉड्यूल सूचक पैरामीटर | |
| पता लगाने की आवृत्ति बैंड | 20MHz-6GHz |
| पता लगाने की त्रिज्या | ≥5 किमी |
| त्रिज्या दूरी की पहचान करें | ≥5 किलोमीटर, कुछ ड्रोन ब्रांड और मॉडल पहचान सकते हैं |
| पता लगाने का कोण | 360° |
| कोणीय माप सटीकता त्रुटि (मूल औसत वर्ग) | 5 किमी या उससे अधिक की दूरी ≤ 1° |
| न्यूनतम पता लगाने की ऊंचाई | <0m |
| हस्तक्षेप मॉड्यूल सूचक पैरामीटर | |
| हस्तक्षेप आवृत्ति बैंड | 5900-6200MHz |
| 5600-5950MHz | |
| 5100-5350MHz | |
| 4850-5100MHz | |
| 2280-2540MHz | |
| 1750-2000MHz | |
| 1100-1400MHz | |
| 850-1050MHz | |
| 720-950MHz | |
| 410-520MHz | |
| पावर पोर्ट | 50W |
| हस्तक्षेप दूरी | 3 किमी |
| रडार मॉड्यूल पैरामीटर | |
| कार्य प्रणाली | चरणबद्ध सरणी प्रणाली (अज़ीमुथ स्कैनिंग+उच्चता चरण स्कैनिंग) |
| कार्य आवृत्ति बैंड | एक्सबैंड |
| प्रभावी पता लगाने की शक्ति | ≥5.0KM (यूएवी) |
| ≥8.0KM ((पैदल यात्री) | |
| ≥10.0KM ((गाड़ियां) | |
| ≥5.0KM ((जहाज) | |
| गति का पता लगाना | 0.5m/s-83m/s |
| अज़ीमुथ सटीकता | ≤0.3° (खोजें);≤0.3° (ट्रैक) |
| पिच सटीकता | ≤1.0° (खोजें);≤0.5° (ट्रैक) |
| डेटा दर | ≤5s/सर्कल |
| ऑप्टोइलेक्ट्रॉनिक मॉड्यूल सूचकांक पैरामीटर | |
| परिचालन दूरी | वायुमंडलीय दृश्यता ≥ 20 किमी, आर्द्रता ≤ 50% आरएच, और तापमान अंतर> 6K के मामले में,दृश्य प्रकाश का पता लगाने की दूरी ≥ 5000 मीटर, ट्रैकिंग दूरी ≥ 4000 मीटर, पहचान दूरी ≥ 3000 मीटर के लिए 0.3m × 0.3 मीटर के लिए मानव रहित हवाई वाहन लक्ष्य; थर्मल इमेजिंग का पता लगाने की दूरी ≥ 1500 मीटर, ट्रैकिंग दूरी ≥ 1000 मीटर, पहचान दूरी ≥ 1000 मीटर |
