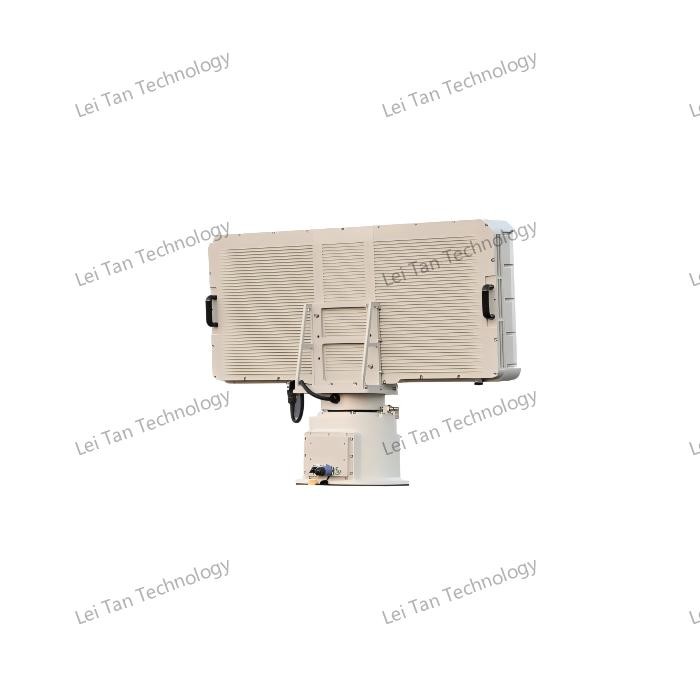

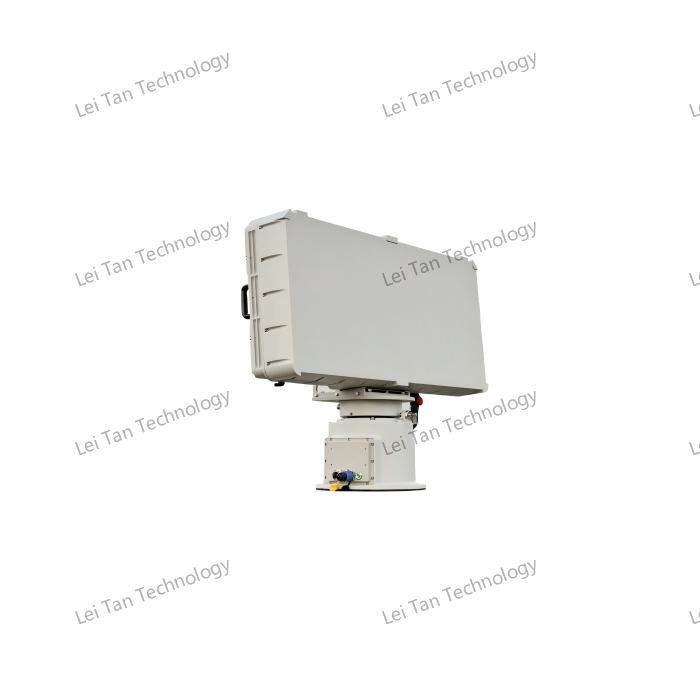

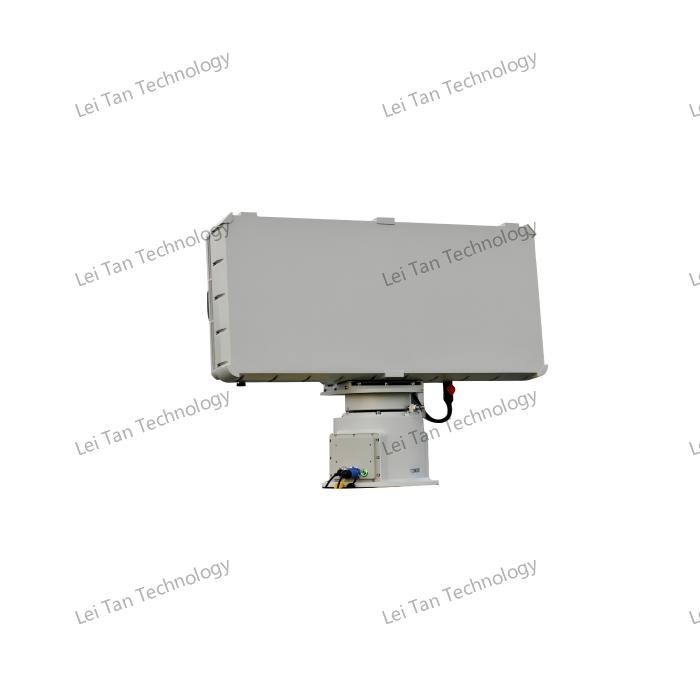

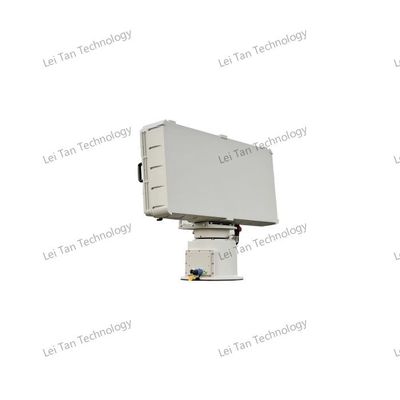

सटीक दूरी माप व्यापक ऊंचाई कवरेज सीमा सुरक्षा रडार हल्के डिजाइन के साथ
I. उत्पाद का वर्णन
सीरीज से सीमा सुरक्षा रडार सटीक कम ऊंचाई की निगरानी में एक सफलता का प्रतिनिधित्व करता है, जो उद्योग में अग्रणी दूरी सटीकता (≤10.2 मीटर) के साथ असाधारण ऊंचाई कवरेज (≥40°) एक उल्लेखनीय रूप से हल्के (≤60kg) पैकेज मेंसीमा गश्त, सैन्य प्रतिष्ठानों और महत्वपूर्ण बुनियादी ढांचे की सुरक्षा के लिए डिज़ाइन किया गया, यह उन्नत रडार प्रणाली पता लगाने, ट्रैक करने,और मिनी/छोटे नागरिक ड्रोन और अन्य कम ऊंचाई वाले खतरों को बेजोड़ विश्वसनीयता के साथ वर्गीकृत करना.
इस प्रणाली के केंद्र में इसकी चरणबद्ध रडार तकनीक है, जिसमें एक अनूठा हाइब्रिड स्कैनिंग तंत्र है जो मैकेनिकल 360° अज़ीमुथ रोटेशन को इलेक्ट्रॉनिक ऊंचाई स्टीयरिंग के साथ जोड़ता है।यह अभिनव दृष्टिकोण रडार को ≤0 बनाए रखने में सक्षम बनाता है.8° अज़ीमुथ सटीकता, जबकि पूर्ण गोलाकार कवरेज प्राप्त करना, पहाड़ी सीमा क्षेत्रों और शहरी वातावरण के लिए एक महत्वपूर्ण लाभ है जहां खड़ी कोणों से खतरे दिखाई दे सकते हैं।एस-बैंड ऑपरेशन (2-4GHz) पता लगाने की सीमा (10km) और मौसम हस्तक्षेप के प्रतिरोध के बीच इष्टतम संतुलन सुनिश्चित करता है.
II. उत्पाद की विशेषताएं
1हल्के सामरिक डिजाइन
कुल वजन ≤60 किलोग्राम 50% तुलनात्मक प्रणालियों से हल्का
एर्गोनोमिक त्वरित-रिलीज़ माउंट वाहन/छत को तैनात करने की अनुमति देते हैं
कम जड़ता वाले टर्नटेबल 360°/सेकंड की घूर्णन गति बनाए रखते हुए बिजली की जरूरतों को कम करता है
2उन्नत सिग्नल प्रोसेसिंग
सिग्नल प्रोसेसिंगडोपलर फ़िल्टरिंग जमीन की गड़बड़ी के बीच धीमी गति से चलने वाले लक्ष्यों (1.0m/s) का पता लगाती है
अनुकूली सीएफएआर बारिश/बर्फ में पता लगाने को बनाए रखता है (15 मिमी/घंटे तक वर्षा)
Ⅲउत्पाद के कार्य
|
सूक्ष्म या छोटे मानव रहित हवाई वाहनों का पता लगाना |
लीकेका एक्सडब्ल्यू/एसआर226-10200एस रडार प्रणाली का मुख्य कार्य सूक्ष्म और छोटे नागरिक ड्रोन का पता लगाना है। इसकी प्रभावी पता लगाने की सीमा 100 मीटर से 10.0 किमी तक है,स्थिति की सटीक पहचान और पता लगानाउच्च परिशुद्धता वाले पता लगाने की तकनीक का उपयोग करके, रडार प्रणाली संभावित ड्रोन खतरों की तत्काल पहचान और चेतावनी दे सकती है।बाद के प्रतिक्रिया उपायों के लिए पर्याप्त समय और जानकारी प्रदान करना. |
|
चेतावनी और लक्ष्य संकेत |
लक्ष्य का पता लगाने पर, लीडा एक्सडब्ल्यू/एसआर226-10200एस रडार प्रणाली तुरंत एक अलर्ट सिग्नल जारी कर सकती है और संबंधित सुरक्षा प्रणालियों या ऑपरेटरों को लक्ष्य की जानकारी प्रेषित कर सकती है।इसका डेटा इंटरफ़ेस आरजे45/100 एमबीपीएस ईथरनेट है, जिससे अन्य प्रणालियों के साथ आसान और तेज़ डेटा बातचीत और सहयोग की अनुमति मिलती है।रडार प्रणाली अन्य रक्षा उपकरणों या कर्मियों को लक्ष्य को आगे संभालने के लिए मार्गदर्शन कर सकती है, जैसे इसका पता लगाना, रोकना या उसे दूर करना। |
|
ट्रैक सूचना अधिग्रहण |
लीका एक्सडब्ल्यू/एसआर226-10200एस रडार प्रणाली लक्ष्य प्रक्षेपवक्र की जानकारी सटीक रूप से प्राप्त करती है, जिसमें अज़ीमुथ, दूरी, ऊंचाई और गति शामिल हैं।यह जानकारी लक्ष्य के इरादों और व्यवहार पैटर्न का विश्लेषण करने के लिए महत्वपूर्ण है. प्रक्षेपवक्र डेटा का विश्लेषण करके, सुरक्षा कर्मियों को यह निर्धारित कर सकते हैं कि लक्ष्य एक खतरा पैदा करता है और क्या काउंटरमेजर्स लेने के लिए.इस जानकारी का उपयोग घटना के बाद स्थिति विश्लेषण और जांच के लिए किया जा सकता है, सुरक्षा निर्णयों के लिए डेटा समर्थन प्रदान करता है। |
Ⅳउत्पाद विनिर्देश
|
कार्य प्रणाली |
चरणबद्ध सरणी प्रणाली (अज़ीमुथ + ऊंचाई स्कैनिंग) पल्स डोपलर |
|
परिचालन आवृत्ति बैंड |
एस-बैंड |
|
रेंज |
10.2 किमी |
|
प्रभावी पता लगाने की शक्ति |
100 मीटर से 10 किलोमीटर (ड्रोन) |
|
कवरेज दिशा |
360° |
|
ऊंचाई कवरेज |
≥40° |
|
पता लगाने की गति |
1.8 किमी/घंटा 306 किमी/घंटा |
|
दिशात्मक सटीकता |
≤0.8° |
|
पिच सटीकता |
≤1.0° |
|
दूरी की सटीकता |
≤10M |
|
डेटा दर |
≥0.2 हर्ट्ज |
|
डाटा इंटरफेस |
आरजे45 100 मेगाबिट ईथरनेट |
|
पावर इनपुट |
बिजली की खपतः ≤ 250W, इनपुट वोल्टेजः AC200-AC240 |
|
परिचालन तापमान |
-40°C से +55°C |
|
वजन |
≤ 60 किलोग्राम |
