| ब्रांड नाम: | Lei Tan |
| मॉडल संख्या: | LTSR-HDQ |

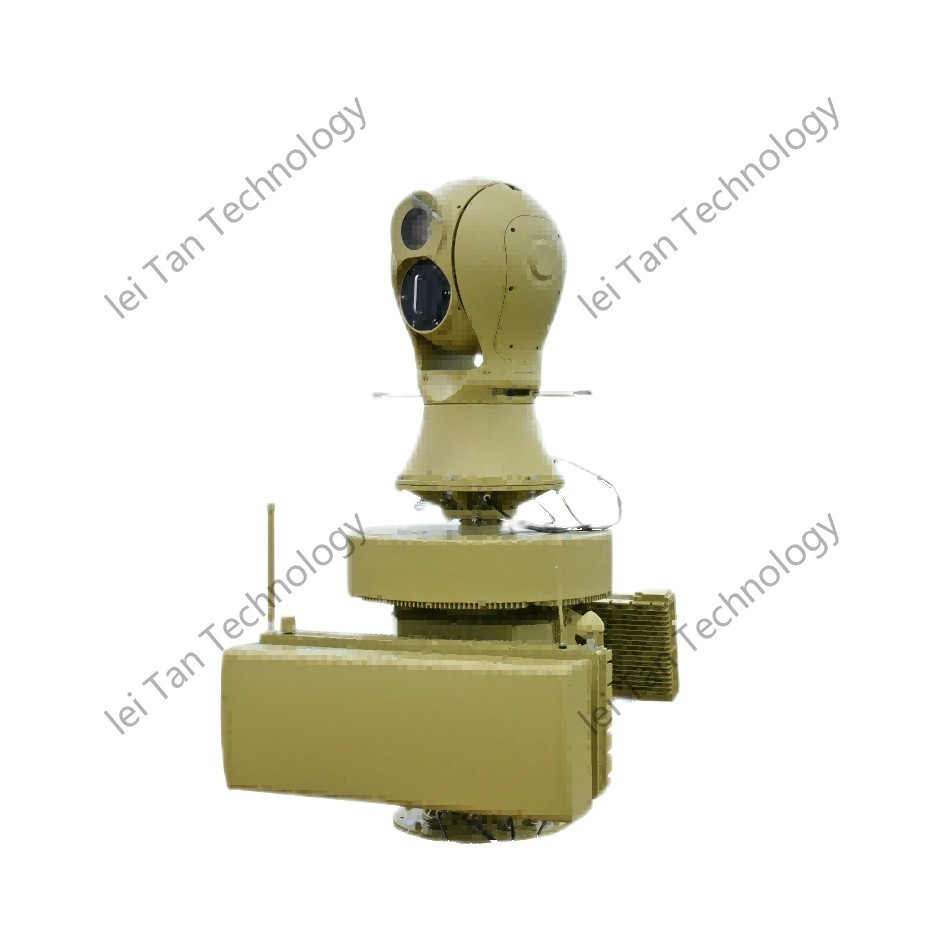

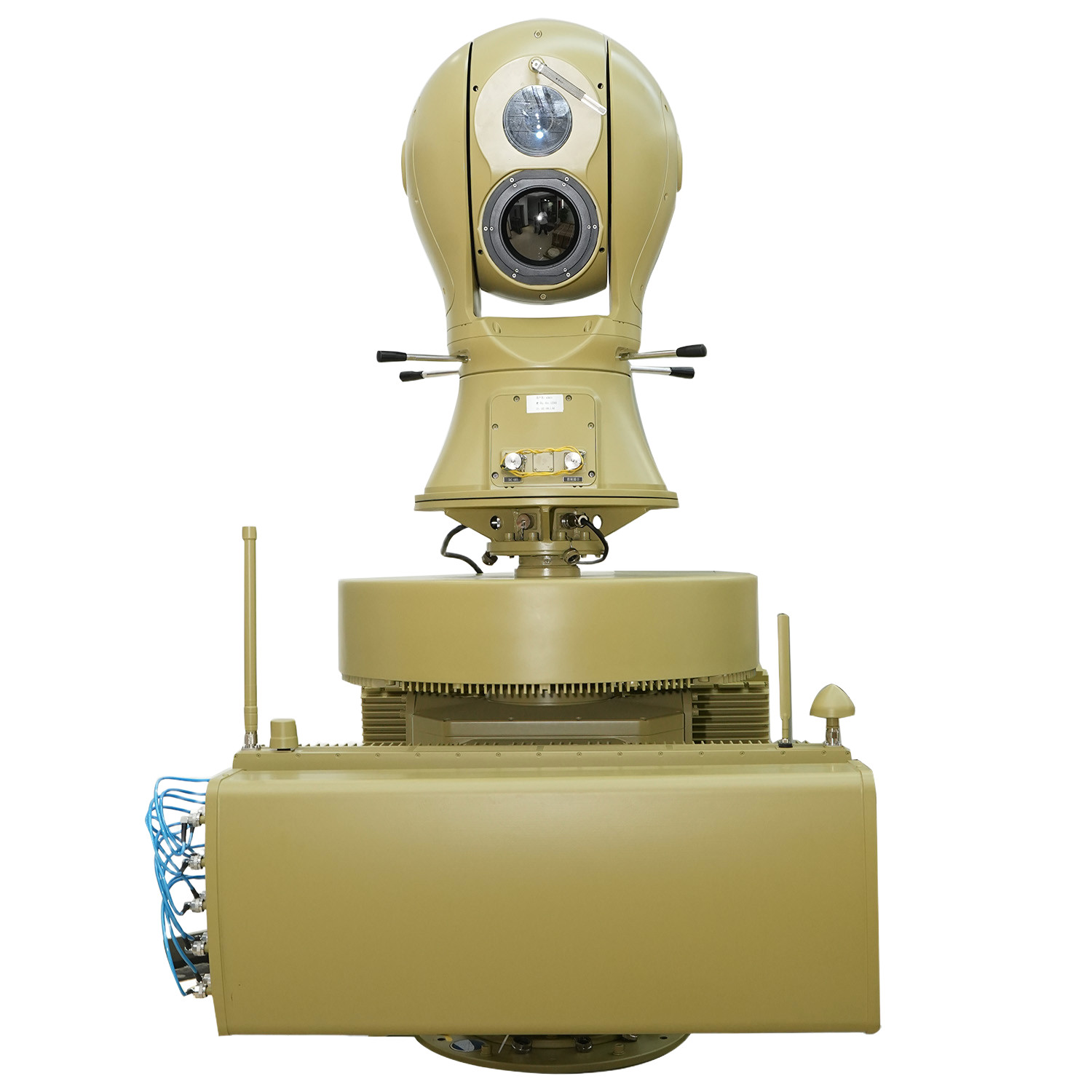

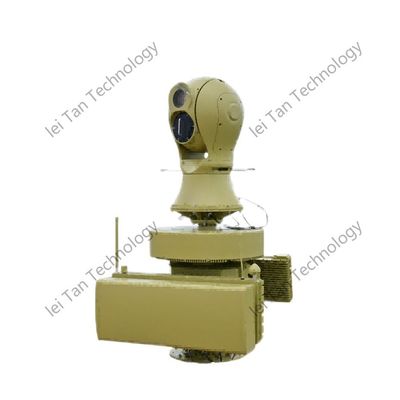

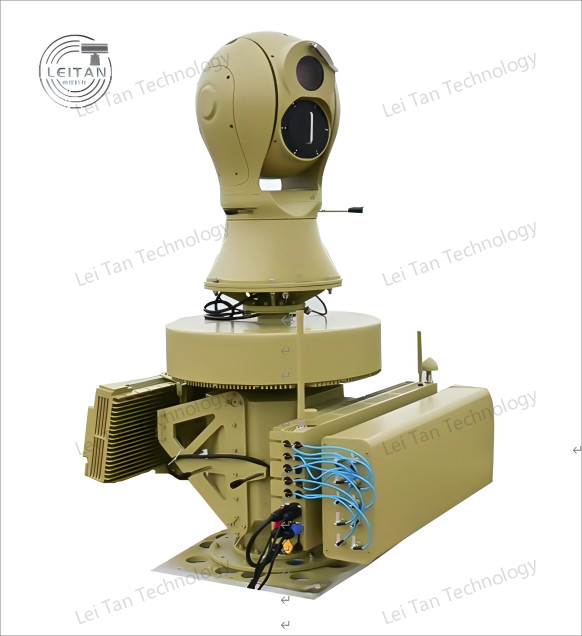

रडार स्पेक्ट्रम फोटोइलेक्ट्रिक ट्रैकिंग रडार रक्षात्मक प्रणाली बहुस्तरीय खतरा प्रतिक्रिया
Ⅰ. उत्पाद का वर्णन
एकीकृत रडार, स्पेक्ट्रम फोटोइलेक्ट्रिक ट्रैकिंग रडार रक्षा प्रणाली (आईआरएसपीटी-आरडीएस) एक अत्याधुनिक, मल्टी-सेंसर रक्षा समाधान है जिसे पता लगाने, ट्रैक करने,और वास्तविक समय में खतरों की एक विस्तृत श्रृंखला को बेअसरउन्नत रडार, स्पेक्ट्रम विश्लेषण और फोटोइलेक्ट्रिक ट्रैकिंग प्रौद्योगिकियों का संयोजन करके यह प्रणाली सैन्य, सैन्य, सैन्य, सैन्य, सैन्य, सैन्य, सैन्य, सैन्य, सैन्य, सैन्य, सैन्य, सैन्य, सैन्य, सैन्य, सैन्य, सैन्य, सैन्य, सैन्य, सैन्य, सैन्य, सैन्य, सैन्य, सैन्य, सैन्य, सैन्य, सैन्य, सैन्य, सैन्य, सैन्य, सैन्य, सैन्य, सैन्य, सैन्य, सैन्य, सैन्य, सैन्य, सैन्य, सैन्य, सैन्य, सैन्य, सैन्य, सैन्य, सैन्य, सैन्य, सैन्य, सैन्य, सैन्य, सैन्य,आंतरिक सुरक्षा, और महत्वपूर्ण बुनियादी ढांचे की सुरक्षा।
आईआरएसपीटी-आरडीएस में लंबी दूरी के पता लगाने के लिए उच्च-प्रदर्शन रडार, सिग्नल इंटेलिजेंस के लिए इलेक्ट्रॉनिक स्पेक्ट्रम मॉनिटरिंग (एसआईजीआईएनटी) शामिल है।और उच्च-रिज़ॉल्यूशन इलेक्ट्रो-ऑप्टिकल/इन्फ्रारेड (EO/IR) ट्रैकिंग सटीक लक्ष्यीकरण के लिएइसकी मॉड्यूलर वास्तुकला मौजूदा रक्षा नेटवर्क के साथ निर्बाध एकीकरण की अनुमति देती है, जो कमांड और कंट्रोल (सी2) प्रणालियों के साथ अन्तरक्रियाशीलता सुनिश्चित करती है।
बहु-स्तरीय धमकी प्रतिक्रिया के लिए निर्मित, प्रणाली स्वचालित रूप से गंभीरता के आधार पर खतरों को वर्गीकृत करती है और इलेक्ट्रॉनिक जामिंग से लेकर हार्ड-किल इंटरसेप्टर्स तक, उपयुक्त प्रति उपायों को तैनात करती है।.चाहे ड्रोन, मिसाइल या शत्रुतापूर्ण इलेक्ट्रॉनिक युद्ध (ईडब्ल्यू) के हमलों का सामना करना पड़े, आईआरएसपीटी-आरडीएस जटिल परिचालन वातावरण में इष्टतम रक्षा प्रदर्शन सुनिश्चित करता है।
Ⅱउत्पाद की विशेषताएं
1मल्टी-सेंसर फ्यूजन प्रौद्योगिकी
रडार का पता लगाना: 360° कवरेज के लिए उच्च रिज़ॉल्यूशन सक्रिय इलेक्ट्रॉनिक स्कैन एरे (AESA) रडार।स्पेक्ट्रम मॉनिटरिंगः आरएफ आधारित खतरों का पता लगाने और वर्गीकृत करने के लिए वास्तविक समय संकेत विश्लेषण। फोटोइलेक्ट्रिक ट्रैकिंगः सटीक ट्रैकिंग के लिए एआई संचालित लक्ष्य पहचान के साथ ईओ / आईआर कैमरे।
2अनुकूली धमकी प्रतिक्रिया
स्वचालित खतरे का वर्गीकरणः एआई-संचालित एल्गोरिदम खतरे के स्तर (कम, मध्यम, उच्च) का आकलन करते हैं।गतिशील काउंटरमेजर्स: प्रतिक्रिया रणनीतियों को समायोजित करता है, जिसमें सॉफ्ट-किल (जामिंग) और हार्ड-किल (अवरोध) शामिल हैं।
3नेटवर्क केंद्रित युद्ध क्षमता
सीमलेस सी2 एकीकरण: नाटो मानक रक्षा नेटवर्क के साथ संगत।डाटा लिंक साझा करना: सहयोगी प्रणालियों के साथ वास्तविक समय में खतरे के आंकड़ों का आदान-प्रदान।
4उच्च गतिशीलता तेजी से तैनाती
मॉड्यूलर डिजाइनः वाहन पर, जहाज पर या निश्चित स्थानों पर स्थापित किया जा सकता है।त्वरित सेटअप: तैनाती के कुछ ही मिनटों के भीतर पूर्ण रूप से परिचालन।
5सभी मौसम, सभी इलाके में ऑपरेशन
मौसम प्रतिरोधः चरम परिस्थितियों (बारिश, कोहरे, रेत तूफान) में कार्य करता है।ईएमआई/ईएमपी कठोरः इलेक्ट्रॉनिक हस्तक्षेप और साइबर खतरों के प्रतिरोधी।
Ⅲउत्पाद के कार्य
1रडार पता लगाने का ट्रैक
लंबी दूरी की निगरानी: 200 किमी तक के हवाई और जमीनी खतरों का पता लगाता है।मल्टी-टारगेट ट्रैकिंग: उच्च सटीकता के साथ एक साथ 500+ लक्ष्यों को ट्रैक करता है।ow-Observable Target Detection: स्टील्थ विमानों और छोटे ड्रोन की पहचान करने में सक्षम।
2स्पेक्ट्रम निगरानी इलेक्ट्रॉनिक युद्ध
आरएफ सिग्नल विश्लेषण: रडार, संचार और जामिंग स्रोतों की पहचान और पता लगाता है।स्वचालित सिग्नल फिंगरप्रिंटिंगः ज्ञात खतरे के हस्ताक्षरों (दुश्मन ड्रोन, ईडब्ल्यू सिस्टम) को पहचानता है।सक्रिय जामिंग धोखा: अनुकूलन प्रति-उपक्रमों के साथ शत्रुतापूर्ण संकेतों को बाधित करता है।
3फोटोइलेक्ट्रिक ट्रैकिंग लक्ष्यीकरण
उच्च-रिज़ॉल्यूशन इमेजिंग: ईओ/आईआर कैमरे दिन-रात निगरानी प्रदान करते हैं।लेजर पदनाम: अवरोधक या निर्देशित ऊर्जा हथियारों का मार्गदर्शन करता है।एआई-आधारित पहचानः वास्तविक समय में लक्ष्यों (यूएवी, मिसाइल, वाहन) को वर्गीकृत करता है।
4बहु-स्तरीय खतरा निरोध
नरम-मृत्यु उपाय:इलेक्ट्रॉनिक गड़बड़ी (RF GPS spoofing)निर्देशित इन्फ्रारेड प्रति उपाय (DIRCM) ।कठोर हत्या के उपाय:मिसाइल रक्षा प्रणालियों के साथ एकीकरण।लेजर आधारित अवरोधन (वैकल्पिक)
5. कमांड कंट्रोल (सी2) एकीकरण
रीयल-टाइम बैटलफील्ड विज़ुअलाइज़ेशन: एक एकीकृत डैशबोर्ड पर खतरा डेटा प्रदर्शित करता है।स्वचालित प्रतिक्रिया प्रोटोकॉल: त्वरित प्रतिक्रिया के लिए पूर्व-प्रोग्राम किए गए रक्षा अनुक्रम।रिमोट ऑपरेशनः सुरक्षित उपग्रह या एन्क्रिप्टेड रेडियो लिंक के माध्यम से नियंत्रित किया जा सकता है।
Ⅳउत्पाद पैरामीटर
| कार्यात्मक संकेतकों | |
| मानक विन्यास | UAD-XTF-PZGLE05 (रडार, स्पेक्ट्रम, इलेक्ट्रो-ऑप्टिकल, गड़बड़ी, धोखा, नियंत्रक और प्रबंधन सॉफ्टवेयर) |
| पता लगाने की दूरी | ≥5 किमी |
| पता लगाने की आवृत्ति बैंड | 70 मेगाहर्ट्ज से 6000 मेगाहर्ट्ज तक, नोटः अन्य आवृत्ति बैंड अनुकूलित किए जा सकते हैं |
| भ्रामक आवृत्ति | GPS/GALILEO/GLONASS/बीडू |
| भ्रामक दूरी | ≥1 किमी |
| हस्तक्षेप आवृत्ति बैंड | 5900-6200MHz/5600-5950MHz/5100-5350MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz | |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz | |
| रडार पैरामीटर | विस्तृत मापदंड नीचे सूचीबद्ध हैंः रडार मॉड्यूल प्रदर्शन मापदंड |
| ऑप्टोइलेक्ट्रॉनिक मापदंड | फोटोवोल्टिक मापदंड विस्तृत मापदंड नीचे दी गई तालिका में सूचीबद्ध हैं *4 फोटोवोल्टिक मॉड्यूल प्रदर्शन मापदंड |
| यांत्रिक संकेतक | |
| हवा का प्रतिरोध | 10मजबूत हवा |
| परिचालन तापमान | -40°C55°C |
| भंडारण तापमान | -45°C65°C |
| सुरक्षा रेटिंग | IP65 |
| परिचालन आर्द्रता | ≤95% |
| डाटा इंटरफेस | आरजे45 |
| पावर पोर्ट | वोल्टेजः 220V शक्तिः ≤550W (खोज मोड), ≤1950W (प्रति-माप मोड) |
| वजन | 250 किलो |
| आकार | 850mmx850mmx1700mm |
| प्लेटफार्म की विशेषताएं | श्वेतसूची और काली सूची, वास्तविक समय का पता लगाने, ऑप्टिकल ट्रैकिंग, स्वचालित काउंटरमेजर्स, मैनुअल काउंटरमेजर्स, जीआईएस नक्शा. डेटा भंडारण, घटना क्वेरी. |
| स्पेक्ट्रम डिटेक्शन मॉड्यूल सूचक पैरामीटर | |
| पता लगाने की आवृत्ति बैंड | 20MHz-6GHz |
| पता लगाने की त्रिज्या | ≥5 किमी |
| त्रिज्या दूरी की पहचान करें | ≥5 किलोमीटर, कुछ ड्रोन ब्रांड और मॉडल पहचान सकते हैं |
| पता लगाने का कोण | 360° |
| कोणीय माप सटीकता त्रुटि (मूल औसत वर्ग) | 5 किमी या उससे अधिक की दूरी ≤ 1° |
| न्यूनतम पता लगाने की ऊंचाई | <0m |
| हस्तक्षेप मॉड्यूल सूचक पैरामीटर | |
| हस्तक्षेप आवृत्ति बैंड | 5900-6200MHz |
| 5600-5950MHz | |
| 5100-5350MHz | |
| 4850-5100MHz | |
| 2280-2540MHz | |
| 1750-2000MHz | |
| 1100-1400MHz | |
| 850-1050MHz | |
| 720-950MHz | |
| 410-520MHz | |
| पावर पोर्ट | 50W |
| हस्तक्षेप दूरी | 3 किमी |
| रडार मॉड्यूल पैरामीटर | |
| कार्य प्रणाली | चरणबद्ध सरणी प्रणाली (अज़ीमुथ स्कैनिंग+उच्चता चरण स्कैनिंग) |
| कार्य आवृत्ति बैंड | एक्सबैंड |
| प्रभावी पता लगाने की शक्ति | ≥5.0KM (यूएवी) |
| ≥8.0KM ((पैदल यात्री) | |
| ≥10.0KM ((गाड़ियां) | |
| ≥5.0KM ((जहाज) | |
| गति का पता लगाना | 0.5m/s-83m/s |
| अज़ीमुथ सटीकता | ≤0.3° (खोजें);≤0.3° (ट्रैक) |
| पिच सटीकता | ≤1.0° (खोजें);≤0.5° (ट्रैक) |
| डेटा दर | ≤5s/सर्कल |
| ऑप्टोइलेक्ट्रॉनिक मॉड्यूल सूचकांक पैरामीटर | |
| परिचालन दूरी | वायुमंडलीय दृश्यता ≥ 20 किमी, आर्द्रता ≤ 50% आरएच, और तापमान अंतर> 6K के मामले में,दृश्य प्रकाश का पता लगाने की दूरी ≥ 5000 मीटर, ट्रैकिंग दूरी ≥ 4000 मीटर, पहचान दूरी ≥ 3000 मीटर के लिए 0.3m × 0.3 मीटर के लिए मानव रहित हवाई वाहन लक्ष्य; थर्मल इमेजिंग का पता लगाने की दूरी ≥ 1500 मीटर, ट्रैकिंग दूरी ≥ 1000 मीटर, पहचान दूरी ≥ 1000 मीटर |
| अवरक्त ताप इमेजिंग | डिटेक्टरः अनकूल्ड वैनडियम ऑक्साइड (वीओएक्स) इन्फ्रारेड फोकल प्लेन स्पेक्ट्रल रेंजः 8μm से 14μm संकल्पः 640×512 NETD: 30mK से बेहतर हो लेंस का फोकल लेंसः 31 से 155 मिमी, 5 गुना निरंतर ऑप्टिकल ज़ूम लेंस लेंस नियंत्रणः इलेक्ट्रिक ज़ूम, मैनुअल/ऑटो फोकस छवि वृद्धिः एसडीई डिजिटल छवि विस्तार वृद्धि प्रौद्योगिकी ध्रुवीयता छद्म रंगः थर्मल ब्लैक, थर्मल व्हाइट और कई छद्म रंग विकल्प उपलब्ध हैं छवि समायोजनः चमक, कंट्रास्ट, गामा सुधार एन्कोडिंग प्रारूपः H.264/H.265/MJPEG मजबूत प्रकाश सुरक्षा कार्य का समर्थन करता है |
| उच्च परिभाषा दृश्य प्रकाश | सेंसर:1/1.8 "लक्ष्य सतह स्टारलाइट ग्रेड सीएमओएस, आईसीआर रंग से काले रूपांतरण संकल्पः 2688×1520 प्रकाश व्यवस्थाः रंगः 0.002 लक्स; काला-सफेदः 0.0002 लक्स एन्कोडिंग प्रारूपः H.264/H.265/MJPEG छवि सुधारः व्यापक गतिशील रेंज, मजबूत प्रकाश दमन, इलेक्ट्रॉनिक छवि स्थिरीकरण, 3 डी डिजिटल शोर में कमी और स्वचालित श्वेत संतुलन का समर्थन करता है फोकल लंबाईः 12.5 ¢ 775 मिमी उच्च परिभाषा इलेक्ट्रिक ज़ूम लेंस डीहेजिंगः ऑप्टिकल और इलेक्ट्रॉनिक दोनों डीहेजिंग का समर्थन करता है |
| ट्रैकिंग फ़ंक्शन | 1ट्रैकिंग विधि: फ्रंट एंड एम्बेडेड हार्डवेयर ट्रैकिंग 2ट्रैकिंग मोडः मैनुअल, स्वचालित ट्रैकिंग, रडार लिंक का समर्थन 3वीडियो स्विचिंगः डिजिटल उच्च परिभाषा दृश्य प्रकाश/डिजिटल अवरक्त वीडियो स्विचिंग ट्रैकिंग 4ट्रैकिंग फ़ंक्शन: कई ट्रैकिंग एल्गोरिदम में निर्मित, बहु-लक्ष्य का पता लगाने, स्वचालित कैप्चर, ट्रैकिंग के दौरान स्वचालित ज़ूम का समर्थन, लक्ष्य प्रक्षेपवक्र का वास्तविक समय प्रदर्शन,अस्थायी बंदूक विरोधी, आदि मैनुअल और स्वचालित ट्रैकिंग, रडार लिंक ट्रैकिंग का समर्थन; ट्रैकिंग प्रक्रिया के दौरान लक्ष्य पहचान का समर्थन; पहचान और ट्रैकिंग का समर्थन;वायु तरंग गेट के अनुकूली ट्रैकिंग का समर्थन करें, और ट्रैकिंग बॉक्स का आकार लक्ष्य आकार के अनुसार अनुकूलित किया जा सकता है। ट्रैकिंग डिस्प्लेः ट्रैकिंग लक्ष्य ईगल आई डिस्प्ले से लैस, ईगल आई पोजीशन को मनमाने ढंग से समायोजित किया जा सकता है, लक्ष्य 2, 4, और 8x आवर्धन डिस्प्ले का समर्थन करता है |
| विश्लेषण | 1. 16 टॉप कंप्यूटिंग पावर प्रोसेसर में निर्मित 2कार्यान्वयन विधि: फ्रंट एंड एम्बेडेड इंटेलिजेंट एनालिसिस मॉड्यूल 3. असामान्य व्यवहार का पता लगानेः लक्ष्य पहचान का समर्थन करता है; क्षेत्रीय घुसपैठ का पता लगाने, सीमा पार घुसपैठ का पता लगाने, गति का पता लगाने, आदि का समर्थन करता है वर्गीकरण पहचानः लोगों, कारों, ड्रोन, पक्षियों आदि जैसे लक्ष्यों की वर्गीकरण पहचान का समर्थन करता है (डेटासेट प्रदान करने में ग्राहक सहायता की आवश्यकता होती है) |
| कार्य वृद्धि | 1स्वास्थ्य प्रबंधनः स्व-परीक्षण, स्थिति क्वेरी और दोष कोड प्रतिक्रिया पर शक्ति का समर्थन करता है, और दृश्य प्रकाश, थर्मल इमेजिंग घटकों जैसे हार्डवेयर स्वास्थ्य प्रश्नों का समर्थन करता है,क्षैतिज पिच मोटर, चिप का तापमान, और चलने का समय 2डेटा फीडबैकः इसमें लेंस के दृश्य क्षेत्र के कोण, आवर्धन, ज़ूम/फोकस मान और टर्नटेबल के कोण के लिए वास्तविक समय/क्वेरी फीडबैक और पोजिशनिंग फ़ंक्शन हैं।और क्षैतिज और पिच कोणों के लिए वास्तविक समय क्वेरी / फीडबैक और पोजिशनिंग कार्यों का समर्थन करता है उन्नयन और रखरखावः दूरस्थ रूप से पुनः आरंभ किया जा सकता है, दूरस्थ उन्नयन समारोह, प्रणाली रखरखाव के लिए सुविधाजनक |
| सर्वो टर्नटेबल मॉड्यूल के सूचकांक मापदंड | |
| एकल अक्ष वाले टर्नटेबल | 1. घुमावदार टेबल का घूर्णन कोणः निरंतर घुमाव अज़ीमुथ N × 360 ° में 2अधिकतम अज़ीमुथ गतिः ≥ 130 °/s 3न्यूनतम अज़ीमुथ गतिः ≤ 0.1 °/s 4अधिकतम एजिमुथ त्वरणः ≥ 90 °/s2 5उन्मुखीकरण सटीकताः ≤ 0.1 ° 6स्थिर इंगित न्यूनतम प्रतिक्रिया समयः ≤ 2 सेकंड (स्थिर 0 ° से 90 ° तक) पिच ब्रैकेट की समायोजन सीमाः -25 डिग्री से 10 डिग्री से कम नहीं |
VI:उत्पाद विशेषताएं
|
|
|
|
वास्तविक समय में निगरानी और ट्रैकिंग |
है डोंग किंग एंटी ड्रोन सिस्टम वास्तविक समय में ड्रोन की गतिविधियों की निगरानी और ट्रैक कर सकता है।यह प्रणाली ड्रोन लक्ष्यों को जल्दी से पहचान और लॉक कर सकती है।, वास्तविक समय में उनके स्थान, गति और उड़ान प्रक्षेपवक्र प्राप्त करना। |
|
हस्तक्षेप और धोखा |
प्रणाली में शक्तिशाली गड़बड़ी और धोखा देने की क्षमता है। गड़बड़ी मोड में प्रणाली मैन्युअल या स्वचालित रूप से रेडियो गड़बड़ी को सक्रिय कर सकती है, ड्रोन को तुरंत लैंड करने के लिए मजबूर कर सकती है,या आधार पर लौटेंधोखाधड़ी मोड में, प्रणाली प्रतिबंधित और कोर क्षेत्रों से दूर, ड्रोन को उनके इच्छित उड़ान पथ से निर्देशित करने के लिए जीएनएसएस स्पूफिंग तकनीक का उपयोग करती है। |
|
स्थिति विश्लेषण और कमान निर्णय लेने |
है डोंग किंग एंटी-ड्रोन सिस्टम ड्रोन खतरों की स्थिति का विश्लेषण कर सकता है और उपयोगकर्ताओं को कमांड निर्णय समर्थन प्रदान कर सकता है।रडार से प्राप्त वास्तविक समय के आंकड़ों का उपयोग करके सिस्टम तेजी से ड्रोन के खतरे के स्तर का आकलन करता है, ऑप्टिकल सेंसर और इलेक्ट्रॉनिक टोही उपकरण, पूर्व निर्धारित खतरे मूल्यांकन मॉडल के साथ संयुक्त, और उपयोगकर्ताओं को संबंधित प्रतिक्रिया सिफारिशें प्रदान करता है। |
|
बहुस्तरीय समन्वित प्रतिक्रिया |
यह प्रणाली रडार, स्पेक्ट्रम और इलेक्ट्रो-ऑप्टिकल प्रौद्योगिकियों को शामिल करते हुए तीन-स्तरीय और दो-स्तरीय इंटरकनेक्शन निपटान मोड का समर्थन करती है।स्पेक्ट्रम का पता लगाना, और इलेक्ट्रो-ऑप्टिकल ट्रैकिंग एक साथ काम करते हैं ताकि ड्रोन की व्यापक निगरानी और ट्रैकिंग प्रदान की जा सके, जो खतरे के स्तर के आधार पर स्वचालित रूप से जामिंग या धोखा देने की रणनीतियों को समायोजित करते हैं।दो-स्तरीय इंटरकनेक्शन मोड में, उपयोगकर्ता रडार और स्पेक्ट्रम, रडार और इलेक्ट्रो-ऑप्टिकल के संयोजनों का चयन कर सकते हैं,या विद्युत-अप्टिकल के साथ स्पेक्ट्रम वास्तविक स्थितियों के आधार पर विभिन्न परिदृश्यों में ड्रोन खतरों का लचीला ढंग से सामना करने के लिए. |
|
क्षेत्रीय संरक्षण |
है डोंग किंग एंटी-ड्रोन सिस्टम बड़े क्षेत्रों की प्रभावी ढंग से रक्षा कर सकता है।इसका व्यापक कवरेज और शक्तिशाली निगरानी और जाम क्षमताएं इसे अलर्ट जोन और कोर क्षेत्रों की व्यापक निगरानी प्रदान करने की अनुमति देती हैं।यह सुनिश्चित करता है कि महत्वपूर्ण क्षेत्र ड्रोन के खतरों से सुरक्षित रहें। |
