| ब्रांड नाम: | Lei Tan |
| मॉडल संख्या: | LTSR-HDQ |

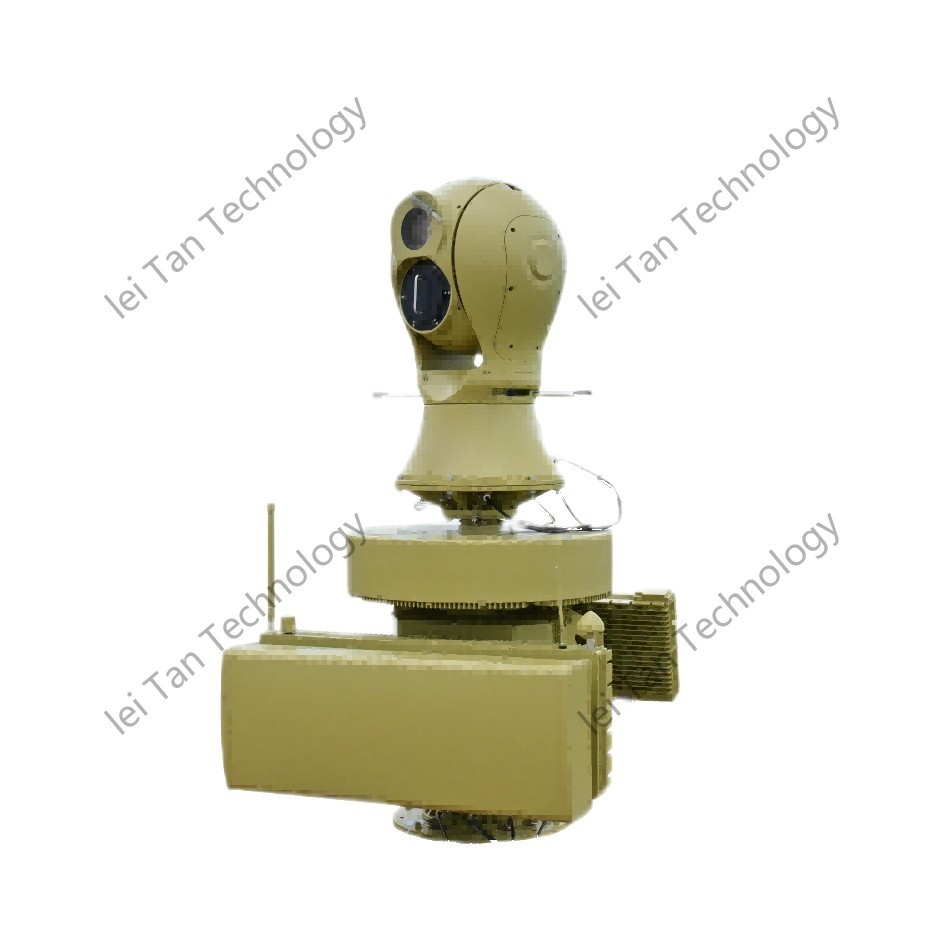

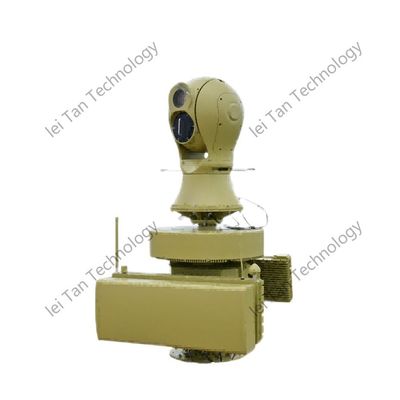

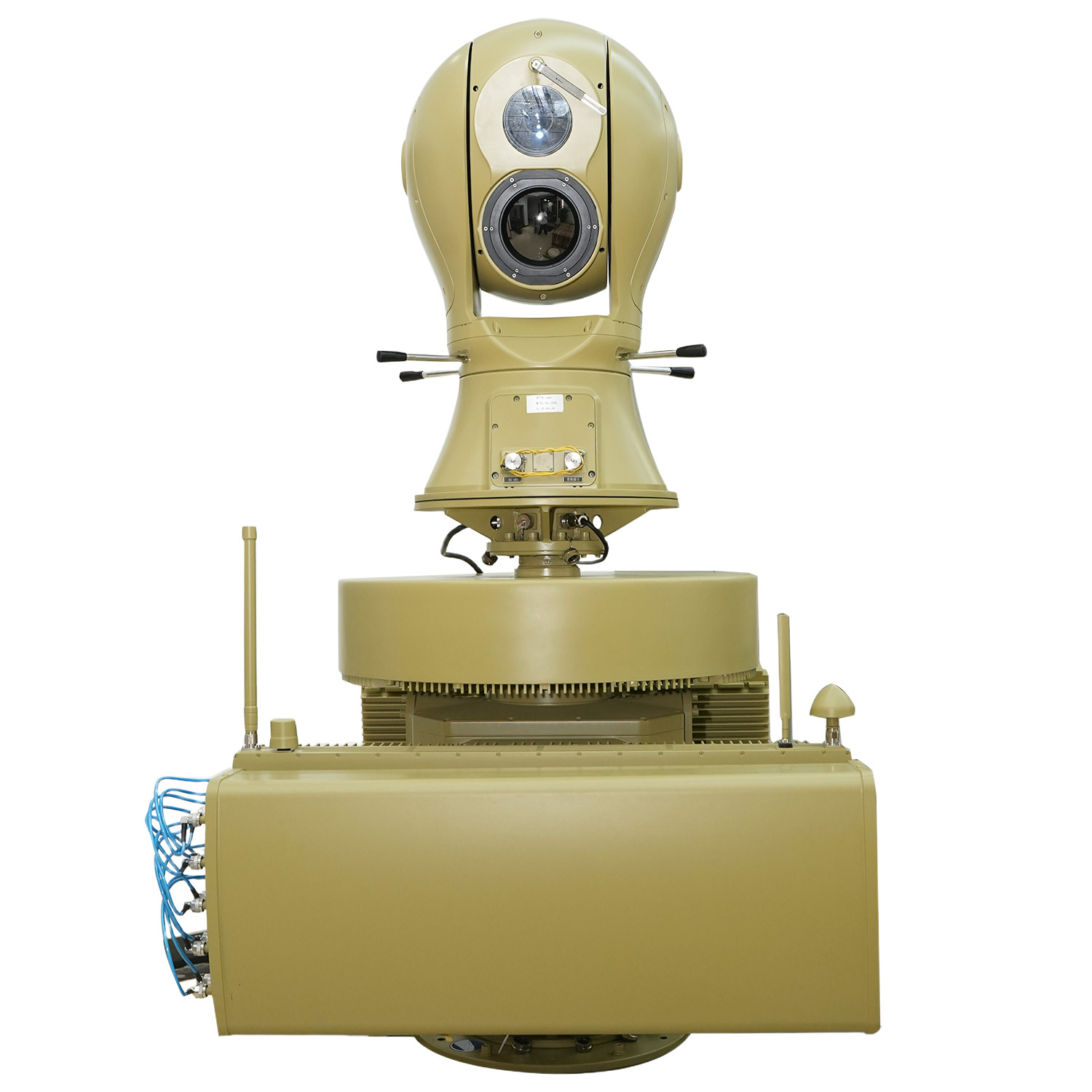

ड्रोन का पता लगाना, 3 किमी हस्तक्षेप रेंज रडार रक्षा प्रणाली मजबूर लैंडिंग या वापसी
Ⅰ. उत्पाद का वर्णन
ड्रोन डिटेक्शन, 3 किमी इंटरफेन्स रेंज रडार डिफेंसिव सिस्टम एक उन्नत एंटी-ड्रोन समाधान है जिसे सुरक्षित हवाई क्षेत्र के भीतर अनधिकृत ड्रोन का पता लगाने, ट्रैक करने और बेअसर करने के लिए डिज़ाइन किया गया है।यह प्रणाली रडार का पता लगाने एकीकृत, रेडियो फ्रीक्वेंसी (आरएफ) विश्लेषण, और ड्रोन खतरों के खिलाफ व्यापक सुरक्षा सुनिश्चित करने के लिए दिशात्मक हस्तक्षेप प्रौद्योगिकी।
Ⅱउत्पाद की विशेषताएं
1. लंबी दूरी का पता लगाने उच्च सटीकता
उन्नत रडार और आरएफ स्कैनिंग का उपयोग करके 5 किमी ड्रोन का पता लगाने की सीमा।मल्टी-सेंसर फ्यूजन (रडार, आरएफ और ऑप्टिकल) के साथ उच्च-सटीक ट्रैकिंग।पूर्ण हवाई क्षेत्र निगरानी के लिए 360° सर्वदिशात्मक कवरेज।
2प्रभावी ड्रोन प्रतिरोध
दिशात्मक संकेत गड़बड़ी के साथ 3 किमी हस्तक्षेप सीमा।जबरन लैंडिंग, घर वापसी (आरटीएच) और सिग्नल व्यवधान का समर्थन करता है।व्यापक संगतता के लिए मल्टी-बैंड जामिंग (GNSS, 2.4GHz, 5.8GHz, ISM बैंड) ।
3. बुद्धिमान खतरे की पहचान
एआई-संचालित ड्रोन वर्गीकरण (मित्र और शत्रुतापूर्ण ड्रोन के बीच अंतर करना) ।वास्तविक समय के अलर्ट के साथ स्वचालित खतरे का आकलन।ज्ञात दुर्भावनापूर्ण ड्रोन मॉडल के लिए ब्लैकलिस्ट डेटाबेस।
4लचीले तैनाती विकल्प
फिक्स्ड, मोबाइल और पोर्टेबल कॉन्फ़िगरेशन उपलब्ध हैं।त्वरित तैनाती (मोबाइल इकाइयों के लिए 10 मिनट से कम) ।कमांड एंड कंट्रोल (सी2) सिस्टम के साथ नेटवर्क एकीकरण।
5. उपयोगकर्ता के अनुकूल संचालन
वास्तविक समय में रडार मानचित्रण के साथ सहज ज्ञान युक्त सॉफ्टवेयर इंटरफ़ेस।स्वचालित रक्षा मोड (एक क्लिक सक्रियण)पीसी या मोबाइल उपकरणों के माध्यम से रिमोट मॉनिटरिंग और नियंत्रण।
Ⅲउत्पाद के कार्य
1. ड्रोन डिटेक्शन ट्रैकिंग
रडार का पता लगाना:सक्रिय रूप से स्कैन करता है और 5 किमी के दायरे में ड्रोन का पता लगाता है।आरएफ स्पेक्ट्रम विश्लेषणःड्रोन संचार संकेतों (वाई-फाई, रिमोट कंट्रोल, जीपीएस) की पहचान करता है।ऑप्टिकल सत्यापनः उच्च-रिज़ॉल्यूशन कैमरों के साथ लक्ष्यों की पुष्टि करता है (वैकल्पिक) ।
2. सिग्नल हस्तक्षेप तटस्थता
जीएनएसएस जामिंगः जीपीएस/जीएलओएनएएसएस/बीडू संकेतों को बाधित करता है, जिससे ड्रोन को लैंड करने या फिसलने के लिए मजबूर किया जाता है।रिमोट कंट्रोल जामिंग: 2.4GHz/5.8GHz सिग्नल को ब्लॉक करता है, RTH या जबरन लैंडिंग को ट्रिगर करता है।दिशात्मक हस्तक्षेप: पार्श्व प्रभाव को कम करने के लिए केंद्रित गड़बड़ी।
3. बहु-स्तरीय रक्षा रणनीतियाँ
सॉफ्ट किल (गैर-विनाशकारी): सिग्नल जाम, स्पूफिंग, या जबरन लैंडिंग।हार्ड किल (वैकल्पिक): गतिज प्रणालियों (जैसे, नेट बंदूकें, लेजर) के साथ एकीकरण।स्वचालित प्रतिक्रिया: खतरे के स्तर के आधार पर पूर्व-प्रोग्राम किए गए प्रति-उपक्रम।
4डेटा रिकॉर्डिंग विश्लेषण
घटना लॉगिंगः फोरेंसिक विश्लेषण के लिए सभी ड्रोन गतिविधियों का पता लगाता है।धमकी रिपोर्टः स्वचालित घटना सारांश उत्पन्न करता है।रीयल-टाइम अलर्टः ऑडियो, विजुअल या नेटवर्क अलर्ट के माध्यम से ऑपरेटरों को सूचित करता है।
5सिस्टम एकीकरण स्केलेबिलिटी
सी2 एकीकरण के लिए एपीआईः तीसरे पक्ष की सुरक्षा प्रणालियों के साथ संगत।मल्टी-यूनिट नेटवर्किंगः व्यापक क्षेत्र ड्रोन रक्षा समन्वय को सक्षम करता है।मॉड्यूलर विस्तारः अतिरिक्त सेंसर (थर्मल, ध्वनिक पता लगाने) का समर्थन करता है।
Ⅳउत्पाद पैरामीटर
| कार्यात्मक संकेतकों | |
| मानक विन्यास | UAD-XTF-PZGLE05 (रडार, स्पेक्ट्रम, इलेक्ट्रो-ऑप्टिकल, गड़बड़ी, धोखा, नियंत्रक और प्रबंधन सॉफ्टवेयर) |
| पता लगाने की दूरी | ≥5 किमी |
| पता लगाने की आवृत्ति बैंड | 70 मेगाहर्ट्ज से 6000 मेगाहर्ट्ज तक, नोटः अन्य आवृत्ति बैंड अनुकूलित किए जा सकते हैं |
| भ्रामक आवृत्ति | GPS/GALILEO/GLONASS/बीडू |
| भ्रामक दूरी | ≥1 किमी |
| हस्तक्षेप आवृत्ति बैंड | 5900-6200MHz/5600-5950MHz/5100-5350MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz | |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz | |
| रडार पैरामीटर | विस्तृत मापदंड नीचे सूचीबद्ध हैंः रडार मॉड्यूल प्रदर्शन मापदंड |
| ऑप्टोइलेक्ट्रॉनिक मापदंड | फोटोवोल्टिक मापदंड विस्तृत मापदंड नीचे दी गई तालिका में सूचीबद्ध हैं *4 फोटोवोल्टिक मॉड्यूल प्रदर्शन मापदंड |
| यांत्रिक संकेतक | |
| हवा का प्रतिरोध | 10मजबूत हवा |
| परिचालन तापमान | -40°C55°C |
| भंडारण तापमान | -45°C65°C |
| सुरक्षा रेटिंग | IP65 |
| परिचालन आर्द्रता | ≤95% |
| डाटा इंटरफेस | आरजे45 |
| पावर पोर्ट | वोल्टेजः 220V शक्तिः ≤550W (खोज मोड), ≤1950W (प्रति-माप मोड) |
| वजन | 250 किलो |
| आकार | 850mmx850mmx1700mm |
| प्लेटफार्म की विशेषताएं | श्वेतसूची और काली सूची, वास्तविक समय का पता लगाने, ऑप्टिकल ट्रैकिंग, स्वचालित काउंटरमेजर्स, मैनुअल काउंटरमेजर्स, जीआईएस नक्शा. डेटा भंडारण, घटना क्वेरी. |
| स्पेक्ट्रम डिटेक्शन मॉड्यूल सूचक पैरामीटर | |
| पता लगाने की आवृत्ति बैंड | 20MHz-6GHz |
| पता लगाने की त्रिज्या | ≥5 किमी |
| त्रिज्या दूरी की पहचान करें | ≥5 किलोमीटर, कुछ ड्रोन ब्रांड और मॉडल पहचान सकते हैं |
| पता लगाने का कोण | 360° |
| कोणीय माप सटीकता त्रुटि (मूल औसत वर्ग) | 5 किमी या उससे अधिक की दूरी ≤ 1° |
| न्यूनतम पता लगाने की ऊंचाई | <0m |
| हस्तक्षेप मॉड्यूल सूचक पैरामीटर | |
| हस्तक्षेप आवृत्ति बैंड | 5900-6200MHz |
| 5600-5950MHz | |
| 5100-5350MHz | |
| 4850-5100MHz | |
| 2280-2540MHz | |
| 1750-2000MHz | |
| 1100-1400MHz | |
| 850-1050MHz | |
| 720-950MHz | |
| 410-520MHz | |
| पावर पोर्ट | 50W |
| हस्तक्षेप दूरी | 3 किमी |
| रडार मॉड्यूल पैरामीटर | |
| कार्य प्रणाली | चरणबद्ध सरणी प्रणाली (अज़ीमुथ स्कैनिंग+उच्चता चरण स्कैनिंग) |
| कार्य आवृत्ति बैंड | एक्सबैंड |
| प्रभावी पता लगाने की शक्ति | ≥5.0KM (यूएवी) |
| ≥8.0KM ((पैदल यात्री) | |
| ≥10.0KM ((गाड़ियां) | |
| ≥5.0KM ((जहाज) | |
| गति का पता लगाना | 0.5m/s-83m/s |
| अज़ीमुथ सटीकता | ≤0.3° (खोजें);≤0.3° (ट्रैक) |
| पिच सटीकता | ≤1.0° (खोजें);≤0.5° (ट्रैक) |
| डेटा दर | ≤5s/सर्कल |
| ऑप्टोइलेक्ट्रॉनिक मॉड्यूल सूचकांक पैरामीटर | |
| परिचालन दूरी | वायुमंडलीय दृश्यता ≥ 20 किमी, आर्द्रता ≤ 50% आरएच, और तापमान अंतर> 6K के मामले में,दृश्य प्रकाश का पता लगाने की दूरी ≥ 5000 मीटर, ट्रैकिंग दूरी ≥ 4000 मीटर, पहचान दूरी ≥ 3000 मीटर के लिए 0.3m × 0.3 मीटर के लिए मानव रहित हवाई वाहन लक्ष्य; थर्मल इमेजिंग का पता लगाने की दूरी ≥ 1500 मीटर, ट्रैकिंग दूरी ≥ 1000 मीटर, पहचान दूरी ≥ 1000 मीटर |
| अवरक्त ताप इमेजिंग | डिटेक्टरः अनकूल्ड वैनडियम ऑक्साइड (वीओएक्स) इन्फ्रारेड फोकल प्लेन स्पेक्ट्रल रेंजः 8μm से 14μm संकल्पः 640×512 NETD: 30mK से बेहतर हो लेंस का फोकल लेंसः 31 से 155 मिमी, 5 गुना निरंतर ऑप्टिकल ज़ूम लेंस लेंस नियंत्रणः इलेक्ट्रिक ज़ूम, मैनुअल/ऑटो फोकस छवि वृद्धिः एसडीई डिजिटल छवि विस्तार वृद्धि प्रौद्योगिकी ध्रुवीयता छद्म रंगः थर्मल ब्लैक, थर्मल व्हाइट और कई छद्म रंग विकल्प उपलब्ध हैं छवि समायोजनः चमक, कंट्रास्ट, गामा सुधार एन्कोडिंग प्रारूपः H.264/H.265/MJPEG मजबूत प्रकाश सुरक्षा कार्य का समर्थन करता है |
| उच्च परिभाषा दृश्य प्रकाश | सेंसर:1/1.8 "लक्ष्य सतह स्टारलाइट ग्रेड सीएमओएस, आईसीआर रंग से काले रूपांतरण संकल्पः 2688×1520 प्रकाश व्यवस्थाः रंगः 0.002 लक्स; काला-सफेदः 0.0002 लक्स एन्कोडिंग प्रारूपः H.264/H.265/MJPEG छवि सुधारः व्यापक गतिशील रेंज, मजबूत प्रकाश दमन, इलेक्ट्रॉनिक छवि स्थिरीकरण, 3 डी डिजिटल शोर में कमी और स्वचालित श्वेत संतुलन का समर्थन करता है फोकल लंबाईः 12.5 ¢ 775 मिमी उच्च परिभाषा इलेक्ट्रिक ज़ूम लेंस डीहेजिंगः ऑप्टिकल और इलेक्ट्रॉनिक दोनों डीहेजिंग का समर्थन करता है |
| ट्रैकिंग फ़ंक्शन | 1ट्रैकिंग विधि: फ्रंट एंड एम्बेडेड हार्डवेयर ट्रैकिंग 2ट्रैकिंग मोडः मैनुअल, स्वचालित ट्रैकिंग, रडार लिंक का समर्थन 3वीडियो स्विचिंगः डिजिटल उच्च परिभाषा दृश्य प्रकाश/डिजिटल अवरक्त वीडियो स्विचिंग ट्रैकिंग 4ट्रैकिंग फ़ंक्शन: कई ट्रैकिंग एल्गोरिदम में निर्मित, बहु-लक्ष्य का पता लगाने, स्वचालित कैप्चर, ट्रैकिंग के दौरान स्वचालित ज़ूम का समर्थन, लक्ष्य प्रक्षेपवक्र का वास्तविक समय प्रदर्शन,अस्थायी बंदूक विरोधी, आदि मैनुअल और स्वचालित ट्रैकिंग, रडार लिंक ट्रैकिंग का समर्थन; ट्रैकिंग प्रक्रिया के दौरान लक्ष्य पहचान का समर्थन; पहचान और ट्रैकिंग का समर्थन;वायु तरंग गेट के अनुकूली ट्रैकिंग का समर्थन करें, और ट्रैकिंग बॉक्स का आकार लक्ष्य आकार के अनुसार अनुकूलित किया जा सकता है। ट्रैकिंग डिस्प्लेः ट्रैकिंग लक्ष्य ईगल आई डिस्प्ले से लैस, ईगल आई पोजीशन को मनमाने ढंग से समायोजित किया जा सकता है, लक्ष्य 2, 4, और 8x आवर्धन डिस्प्ले का समर्थन करता है |
| विश्लेषण | 1. 16 टॉप कंप्यूटिंग पावर प्रोसेसर में निर्मित 2कार्यान्वयन विधि: फ्रंट एंड एम्बेडेड इंटेलिजेंट एनालिसिस मॉड्यूल 3. असामान्य व्यवहार का पता लगानेः लक्ष्य पहचान का समर्थन करता है; क्षेत्रीय घुसपैठ का पता लगाने, सीमा पार घुसपैठ का पता लगाने, गति का पता लगाने, आदि का समर्थन करता है वर्गीकरण पहचानः लोगों, कारों, ड्रोन, पक्षियों आदि जैसे लक्ष्यों की वर्गीकरण पहचान का समर्थन करता है (डेटासेट प्रदान करने में ग्राहक सहायता की आवश्यकता होती है) |
| कार्य वृद्धि | 1स्वास्थ्य प्रबंधनः स्व-परीक्षण, स्थिति क्वेरी और दोष कोड प्रतिक्रिया पर शक्ति का समर्थन करता है, और दृश्य प्रकाश, थर्मल इमेजिंग घटकों जैसे हार्डवेयर स्वास्थ्य प्रश्नों का समर्थन करता है,क्षैतिज पिच मोटर, चिप का तापमान, और चलने का समय 2डेटा फीडबैकः इसमें लेंस के दृश्य क्षेत्र के कोण, आवर्धन, ज़ूम/फोकस मान और टर्नटेबल के कोण के लिए वास्तविक समय/क्वेरी फीडबैक और पोजिशनिंग फ़ंक्शन हैं।और क्षैतिज और पिच कोणों के लिए वास्तविक समय क्वेरी / फीडबैक और पोजिशनिंग कार्यों का समर्थन करता है उन्नयन और रखरखावः दूरस्थ रूप से पुनः आरंभ किया जा सकता है, दूरस्थ उन्नयन समारोह, प्रणाली रखरखाव के लिए सुविधाजनक |
| सर्वो टर्नटेबल मॉड्यूल के सूचकांक मापदंड | |
| एकल अक्ष वाले टर्नटेबल | 1. घुमावदार टेबल का घूर्णन कोणः निरंतर घुमाव अज़ीमुथ N × 360 ° में 2अधिकतम अज़ीमुथ गतिः ≥ 130 °/s 3न्यूनतम अज़ीमुथ गतिः ≤ 0.1 °/s 4अधिकतम एजिमुथ त्वरणः ≥ 90 °/s2 5उन्मुखीकरण सटीकताः ≤ 0.1 ° 6स्थिर इंगित न्यूनतम प्रतिक्रिया समयः ≤ 2 सेकंड (स्थिर 0 ° से 90 ° तक) पिच ब्रैकेट की समायोजन सीमाः -25 डिग्री से 10 डिग्री से कम नहीं |
VI:उत्पाद विशेषताएं
|
उत्पाद की विशेषताएं |
है डोंग किंग एंटी ड्रोन सिस्टम वास्तविक समय में ड्रोन की गतिविधियों की निगरानी और ट्रैक कर सकता है।यह प्रणाली ड्रोन लक्ष्यों को जल्दी से पहचान और लॉक कर सकती है।, वास्तविक समय में उनके स्थान, गति और उड़ान प्रक्षेपवक्र प्राप्त करना। |
|
हस्तक्षेप और धोखा |
प्रणाली में शक्तिशाली गड़बड़ी और धोखा देने की क्षमता है। गड़बड़ी मोड में प्रणाली मैन्युअल या स्वचालित रूप से रेडियो गड़बड़ी को सक्रिय कर सकती है, ड्रोन को तुरंत लैंड करने के लिए मजबूर कर सकती है,या आधार पर लौटेंधोखाधड़ी मोड में, प्रणाली प्रतिबंधित और कोर क्षेत्रों से दूर, ड्रोन को उनके इच्छित उड़ान पथ से निर्देशित करने के लिए जीएनएसएस स्पूफिंग तकनीक का उपयोग करती है। |
|
स्थिति विश्लेषण और कमान निर्णय लेने |
है डोंग किंग एंटी-ड्रोन सिस्टम ड्रोन खतरों की स्थिति का विश्लेषण कर सकता है और उपयोगकर्ताओं को कमांड निर्णय समर्थन प्रदान कर सकता है।रडार से प्राप्त वास्तविक समय के आंकड़ों का उपयोग करके सिस्टम तेजी से ड्रोन के खतरे के स्तर का आकलन करता है, ऑप्टिकल सेंसर और इलेक्ट्रॉनिक टोही उपकरण, पूर्व निर्धारित खतरे मूल्यांकन मॉडल के साथ संयुक्त, और उपयोगकर्ताओं को संबंधित प्रतिक्रिया सिफारिशें प्रदान करता है। |
|
बहुस्तरीय समन्वित प्रतिक्रिया |

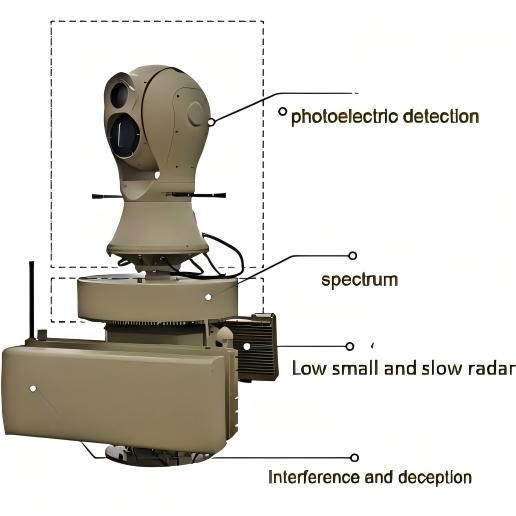

यह प्रणाली रडार, स्पेक्ट्रम और इलेक्ट्रो-ऑप्टिकल प्रौद्योगिकियों को शामिल करते हुए तीन-स्तरीय और दो-स्तरीय इंटरकनेक्शन निपटान मोड का समर्थन करती है।स्पेक्ट्रम का पता लगाना, और इलेक्ट्रो-ऑप्टिकल ट्रैकिंग एक साथ काम करते हैं ताकि ड्रोन की व्यापक निगरानी और ट्रैकिंग प्रदान की जा सके, जो खतरे के स्तर के आधार पर स्वचालित रूप से जामिंग या धोखा देने की रणनीतियों को समायोजित करते हैं।दो-स्तरीय इंटरकनेक्शन मोड में, उपयोगकर्ता रडार और स्पेक्ट्रम, रडार और इलेक्ट्रो-ऑप्टिकल के संयोजनों का चयन कर सकते हैं,या विद्युत-अप्टिकल के साथ स्पेक्ट्रम वास्तविक स्थितियों के आधार पर विभिन्न परिदृश्यों में ड्रोन खतरों का लचीला ढंग से सामना करने के लिए. |
|
क्षेत्रीय संरक्षण |
है डोंग किंग एंटी-ड्रोन सिस्टम बड़े क्षेत्रों की प्रभावी ढंग से रक्षा कर सकता है।इसका व्यापक कवरेज और शक्तिशाली निगरानी और जाम क्षमताएं इसे अलर्ट जोन और कोर क्षेत्रों की व्यापक निगरानी प्रदान करने की अनुमति देती हैं।यह सुनिश्चित करता है कि महत्वपूर्ण क्षेत्र ड्रोन के खतरों से सुरक्षित रहें। |
