| ब्रांड नाम: | Lei Tan |
| मॉडल संख्या: | LTSR-HDQ |
कम ऊंचाई सुरक्षा रडार प्रणाली 5 किमी से अधिक दिशागत एंटी ड्रोन प्रणाली हस्तक्षेप का पता लगाने के लिए
I. उत्पाद का वर्णन

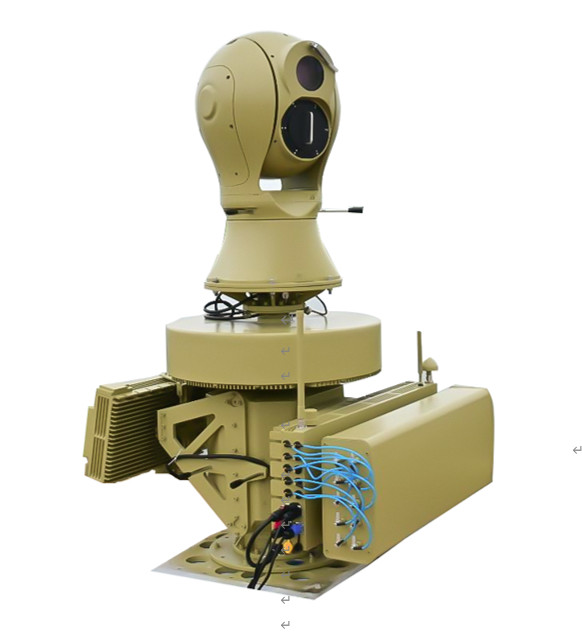

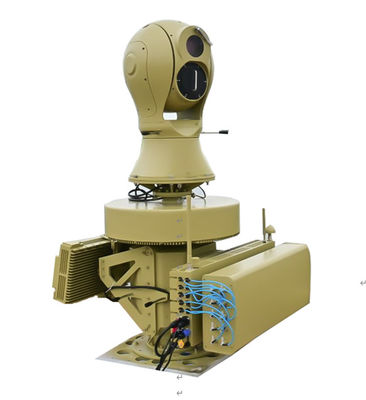

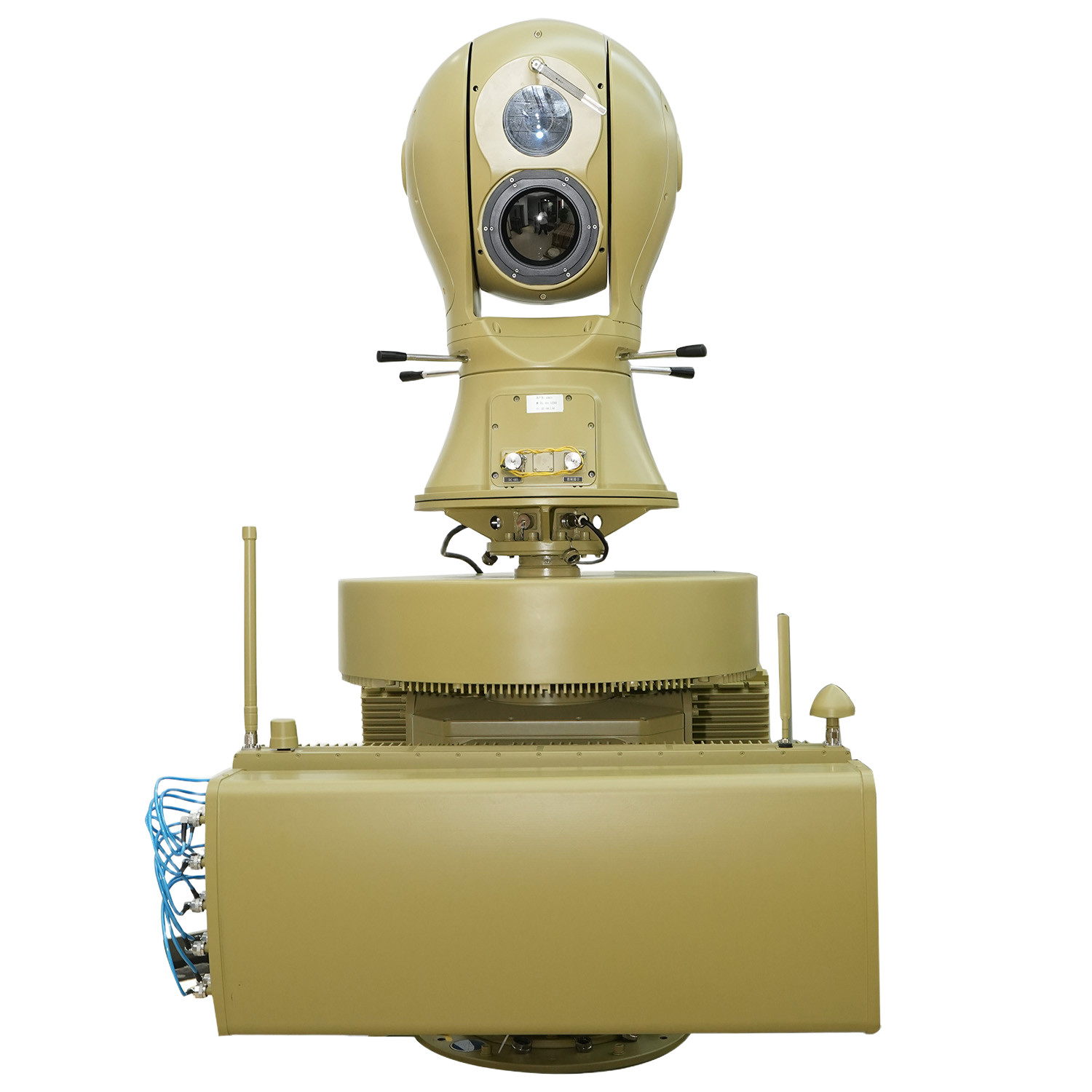

फाइव इन वन डायरेक्शनल एंटी ड्रोन डिफेंस सिस्टम एक व्यापक समाधान है जिसे सैन्य ठिकानों जैसे महत्वपूर्ण क्षेत्रों में अनधिकृत ड्रोन का पता लगाने, निगरानी करने और उनका मुकाबला करने के लिए डिज़ाइन किया गया है।सरकारी सुविधाएंइस प्रणाली में रडार डिटेक्शन, रेडियो फ्रीक्वेंसी (आरएफ) डिटेक्शन, इलेक्ट्रो-ऑप्टिकल ट्रैकिंग, इलेक्ट्रॉनिक इंटरफेक्शन,और जीएनएसएस स्पूफिंगयह ड्रोन घुसपैठ पर वास्तविक समय की निगरानी और त्वरित प्रतिक्रिया सुनिश्चित करने के लिए पता लगाने से लेकर प्रतिरोध उपायों तक एक बंद-लूप समाधान प्रदान करता है।यह प्रणाली स्थिर और मोबाइल दोनों तैनाती के लिए उपयुक्त है और पारंपरिक और अपरंपरागत ड्रोन खतरों दोनों से बचाव करने में सक्षम है।.
II. उत्पाद की विशेषताएं
एकीकृत पता लगाने और काउंटरमेडर्स
यह प्रणाली ड्रोन खतरों का व्यापक और सटीक पता लगाने के लिए रडार, आरएफ पता लगाने और इलेक्ट्रो-ऑप्टिकल ट्रैकिंग सहित सक्रिय और निष्क्रिय पता लगाने की प्रौद्योगिकियों को जोड़ती है।इसमें जीएनएसएस स्पूफिंग और इलेक्ट्रॉनिक हस्तक्षेप क्षमताएं भी शामिल हैं ताकि प्रभावी ढंग से पता लगाए गए ड्रोन को बेअसर किया जा सके।.
लचीला और अनुकूलन योग्य
यह प्रणाली लचीली तैनाती विकल्प प्रदान करती है और विशिष्ट उपयोगकर्ता आवश्यकताओं को पूरा करने के लिए अनुकूलित की जा सकती है।यह दोनों मैनुअल और स्वचालित संचालन मोड का समर्थन करता है और विभिन्न परिचालन वातावरण के अनुकूल करने के लिए कई पता लगाने की योजना प्रदान करता है.
पर्यावरण अनुकूलन क्षमता
III. उत्पाद के कार्य
व्यापक पहचान:यह प्रणाली रडार, आरएफ डिटेक्शन और इलेक्ट्रो-ऑप्टिकल ट्रैकिंग का उपयोग करके रीयल-टाइम डिटेक्शन और ड्रोन ट्रैकिंग प्रदान करती है।यह 5 किलोमीटर से अधिक की पहचान रेंज प्रदान करता है और एक साथ कई लक्ष्यों की पहचान और ट्रैक कर सकता है.
स्वचालित सीउपक्रम:यह प्रणाली स्वचालित रूप से ड्रोन के खतरे का पता लगाने पर इलेक्ट्रॉनिक हस्तक्षेप और जीएनएसएस स्पूफिंग जैसे प्रति उपायों को शुरू कर सकती है।ये उपाय ड्रोन के नियंत्रण संकेतों और नेविगेशन प्रणालियों को बाधित करते हैं, प्रभावी रूप से खतरे को बेअसर कर रहा है।
डाटा प्रबंधन और विश्लेषण:इस प्रणाली में एक नियंत्रक और प्रबंधन सॉफ्टवेयर शामिल है जो उपयोगकर्ताओं को पता लगाने के डेटा का प्रबंधन और विश्लेषण करने, अलर्ट जोन स्थापित करने और प्रतिक्रिया प्रोटोकॉल को कॉन्फ़िगर करने में सक्षम बनाता है।यह स्थिति जागरूकता बढ़ाने के लिए अन्य सुरक्षा प्रणालियों के साथ एकीकरण का भी समर्थन करता है.
IV.पैरामीटर
| कार्यात्मक संकेतकों | |

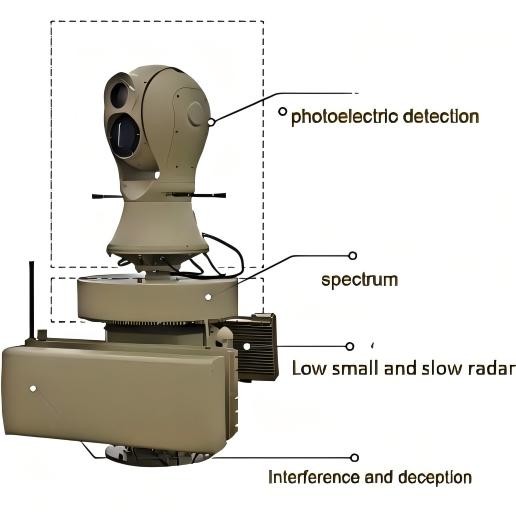

| मानक विन्यास | UAD-XTF-PZGLE05 (रडार, स्पेक्ट्रम, इलेक्ट्रो-ऑप्टिकल, गड़बड़ी, धोखा, नियंत्रक और प्रबंधन सॉफ्टवेयर) |
| पता लगाने की दूरी | ≥5 किमी |
| पता लगाने की आवृत्ति बैंड | 70 मेगाहर्ट्ज से 6000 मेगाहर्ट्ज तक, नोटः अन्य आवृत्ति बैंड अनुकूलित किए जा सकते हैं |
| भ्रामक आवृत्ति | GPS/GALILEO/GLONASS/बीडू |
| भ्रामक दूरी | ≥1 किमी |
| हस्तक्षेप आवृत्ति बैंड | 5900-6200MHz/5600-5950MHz/5100-5350MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz | |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz | |
| रडार पैरामीटर | विस्तृत मापदंड नीचे सूचीबद्ध हैंः रडार मॉड्यूल प्रदर्शन मापदंड |
| ऑप्टोइलेक्ट्रॉनिक मापदंड | फोटोवोल्टिक मापदंड विस्तृत मापदंड नीचे दी गई तालिका में सूचीबद्ध हैं *4 फोटोवोल्टिक मॉड्यूल प्रदर्शन मापदंड |
| यांत्रिक संकेतक | |
| हवा का प्रतिरोध | 10मजबूत हवा |
| परिचालन तापमान | -40°C55°C |
| भंडारण तापमान | -45°C65°C |
| सुरक्षा रेटिंग | IP65 |
| परिचालन आर्द्रता | ≤ 95% |
| डाटा इंटरफेस | आरजे45 |
| पावर पोर्ट | वोल्टेजः 220V शक्तिः ≤550W (खोज मोड), ≤1950W (प्रति-माप मोड) |
| वजन | 250 किलो |
| आकार | 850mmx850mmx1700mm |
| प्लेटफार्म की विशेषताएं | श्वेतसूची और काली सूची, वास्तविक समय का पता लगाने, ऑप्टिकल ट्रैकिंग, स्वचालित काउंटरमेजर्स, मैनुअल काउंटरमेजर्स, जीआईएस नक्शा. डेटा भंडारण, घटना क्वेरी. |
| स्पेक्ट्रम डिटेक्शन मॉड्यूल सूचक पैरामीटर | |
| पता लगाने की आवृत्ति बैंड | 20MHz-6GHz |
| पता लगाने की त्रिज्या | ≥5 किमी |
| त्रिज्या दूरी की पहचान करें | ≥5 किलोमीटर, कुछ ड्रोन ब्रांड और मॉडल पहचान सकते हैं |
| पता लगाने का कोण | 360° |
| कोणीय माप सटीकता त्रुटि (मूल औसत वर्ग) | 5 किमी या उससे अधिक की दूरी ≤ 1° |
| न्यूनतम पता लगाने की ऊंचाई | <0m |
| हस्तक्षेप मॉड्यूल सूचक पैरामीटर | |
| हस्तक्षेप आवृत्ति बैंड | 5900-6200MHz |
| 5600-5950MHz | |
| 5100-5350MHz | |
| 4850-5100MHz | |
| 2280-2540MHz | |
| 1750-2000MHz | |
| 1100-1400MHz | |
| 850-1050MHz | |
| 720-950MHz | |
| 410-520MHz | |
| पावर पोर्ट | 50W |
| हस्तक्षेप दूरी | 3 किमी |
| रडार मॉड्यूल पैरामीटर | |
| कार्य प्रणाली | चरणबद्ध सरणी प्रणाली (अज़ीमुथ स्कैनिंग+उच्चता चरण स्कैनिंग) |
| कार्य आवृत्ति बैंड | एक्सबैंड |
| प्रभावी पता लगाने की शक्ति | ≥5.0KM (यूएवी) |
| ≥8.0KM ((पैदल यात्री) | |
| ≥10.0KM ((गाड़ियां) | |
| ≥5.0KM ((जहाज) | |
| गति का पता लगाना | 0.5m/s-83m/s |
| अज़ीमुथ सटीकता | ≤0.3° (खोजें);≤0.3° (ट्रैक) |
| पिच सटीकता | ≤1.0° (खोजें);≤0.5° (ट्रैक) |
| डेटा दर | ≤5s/सर्कल |
| ऑप्टोइलेक्ट्रॉनिक मॉड्यूल सूचकांक पैरामीटर | |
| परिचालन दूरी | वायुमंडलीय दृश्यता ≥ 20 किमी, आर्द्रता ≤ 50% आरएच, और तापमान अंतर> 6K के मामले में,दृश्य प्रकाश का पता लगाने की दूरी ≥ 5000 मीटर, ट्रैकिंग दूरी ≥ 4000 मीटर, पहचान दूरी ≥ 3000 मीटर के लिए 0.3m × 0.3 मीटर के लिए मानव रहित हवाई वाहन लक्ष्य; थर्मल इमेजिंग का पता लगाने की दूरी ≥ 1500 मीटर, ट्रैकिंग दूरी ≥ 1000 मीटर, पहचान दूरी ≥ 1000 मीटर |
| अवरक्त ताप इमेजिंग | डिटेक्टरः अनकूल्ड वैनडियम ऑक्साइड (वीओएक्स) इन्फ्रारेड फोकल प्लेन स्पेक्ट्रल रेंजः 8μm से 14μm संकल्पः 640×512 NETD: 30mK से बेहतर हो लेंस का फोकल लेंसः 31 से 155 मिमी, 5 गुना निरंतर ऑप्टिकल ज़ूम लेंस लेंस नियंत्रणः इलेक्ट्रिक ज़ूम, मैनुअल/ऑटो फोकस छवि वृद्धिः एसडीई डिजिटल छवि विस्तार वृद्धि प्रौद्योगिकी ध्रुवीयता छद्म रंगः थर्मल ब्लैक, थर्मल व्हाइट और कई छद्म रंग विकल्प उपलब्ध हैं छवि समायोजनः चमक, कंट्रास्ट, गामा सुधार एन्कोडिंग प्रारूपः H.264/H.265/MJPEG मजबूत प्रकाश सुरक्षा कार्य का समर्थन करता है |
| उच्च परिभाषा दृश्य प्रकाश | सेंसर:1/1.8 "लक्ष्य सतह स्टारलाइट ग्रेड सीएमओएस, आईसीआर रंग से काले रूपांतरण संकल्पः 2688×1520 प्रकाश व्यवस्थाः रंगः 0.002 लक्स; काला-सफेदः 0.0002 लक्स एन्कोडिंग प्रारूपः H.264/H.265/MJPEG छवि सुधारः व्यापक गतिशील रेंज, मजबूत प्रकाश दमन, इलेक्ट्रॉनिक छवि स्थिरीकरण, 3 डी डिजिटल शोर में कमी और स्वचालित श्वेत संतुलन का समर्थन करता है फोकल लंबाईः 12.5 ¢ 775 मिमी उच्च परिभाषा इलेक्ट्रिक ज़ूम लेंस डीहेजिंगः ऑप्टिकल और इलेक्ट्रॉनिक दोनों डीहेजिंग का समर्थन करता है |
| ट्रैकिंग फ़ंक्शन | 1ट्रैकिंग विधि: फ्रंट एंड एम्बेडेड हार्डवेयर ट्रैकिंग 2ट्रैकिंग मोडः मैनुअल, स्वचालित ट्रैकिंग, रडार लिंक का समर्थन 3वीडियो स्विचिंगः डिजिटल उच्च परिभाषा दृश्य प्रकाश/डिजिटल अवरक्त वीडियो स्विचिंग ट्रैकिंग 4ट्रैकिंग फ़ंक्शन: कई ट्रैकिंग एल्गोरिदम में निर्मित, बहु-लक्ष्य का पता लगाने, स्वचालित कैप्चर, ट्रैकिंग के दौरान स्वचालित ज़ूम का समर्थन, लक्ष्य प्रक्षेपवक्र का वास्तविक समय प्रदर्शन,अस्थायी बंदूक विरोधी, आदि मैनुअल और स्वचालित ट्रैकिंग, रडार लिंक ट्रैकिंग का समर्थन; ट्रैकिंग प्रक्रिया के दौरान लक्ष्य पहचान का समर्थन; पहचान और ट्रैकिंग का समर्थन;वायु तरंग गेट के अनुकूली ट्रैकिंग का समर्थन करें, और ट्रैकिंग बॉक्स का आकार लक्ष्य आकार के अनुसार अनुकूलित किया जा सकता है। ट्रैकिंग डिस्प्लेः ट्रैकिंग लक्ष्य ईगल आई डिस्प्ले से लैस, ईगल आई पोजीशन को मनमाने ढंग से समायोजित किया जा सकता है, लक्ष्य 2, 4, और 8x आवर्धन डिस्प्ले का समर्थन करता है |
| विश्लेषण | 1. 16 टॉप कंप्यूटिंग पावर प्रोसेसर में निर्मित 2कार्यान्वयन विधि: फ्रंट एंड एम्बेडेड इंटेलिजेंट एनालिसिस मॉड्यूल 3. असामान्य व्यवहार का पता लगानेः लक्ष्य पहचान का समर्थन करता है; क्षेत्रीय घुसपैठ का पता लगाने, सीमा पार घुसपैठ का पता लगाने, गति का पता लगाने, आदि का समर्थन करता है वर्गीकरण पहचानः लोगों, कारों, ड्रोन, पक्षियों आदि जैसे लक्ष्यों की वर्गीकरण पहचान का समर्थन करता है (डेटासेट प्रदान करने में ग्राहक सहायता की आवश्यकता होती है) |
| कार्य वृद्धि | 1स्वास्थ्य प्रबंधनः स्व-परीक्षण, स्थिति क्वेरी और दोष कोड प्रतिक्रिया पर शक्ति का समर्थन करता है, और दृश्य प्रकाश, थर्मल इमेजिंग घटकों जैसे हार्डवेयर स्वास्थ्य प्रश्नों का समर्थन करता है,क्षैतिज पिच मोटर, चिप का तापमान, और चलने का समय 2डेटा फीडबैकः इसमें लेंस के दृश्य क्षेत्र के कोण, आवर्धन, ज़ूम/फोकस मान और टर्नटेबल के कोण के लिए वास्तविक समय/क्वेरी फीडबैक और पोजिशनिंग फ़ंक्शन हैं।और क्षैतिज और पिच कोणों के लिए वास्तविक समय क्वेरी / फीडबैक और पोजिशनिंग कार्यों का समर्थन करता है उन्नयन और रखरखावः दूरस्थ रूप से पुनः आरंभ किया जा सकता है, दूरस्थ उन्नयन समारोह, प्रणाली रखरखाव के लिए सुविधाजनक |
| सर्वो टर्नटेबल मॉड्यूल के सूचकांक मापदंड | |
| एकल अक्ष वाले टर्नटेबल | 1. घुमावदार टेबल का घूर्णन कोणः निरंतर घुमाव अज़ीमुथ N × 360 ° में 2अधिकतम अज़ीमुथ गतिः ≥ 130 °/s 3न्यूनतम अज़ीमुथ गतिः ≤ 0.1 °/s 4अधिकतम एजिमुथ त्वरणः ≥ 90 °/s2 5उन्मुखीकरण सटीकताः ≤ 0.1 ° 6स्थिर इंगित न्यूनतम प्रतिक्रिया समयः ≤ 2 सेकंड (स्थिर 0 ° से 90 ° तक) पिच ब्रैकेट की समायोजन सीमाः -25 डिग्री से 10 डिग्री से कम नहीं |
