| ब्रांड नाम: | Lei Tan |
| मॉडल संख्या: | LTSR-HDQ |

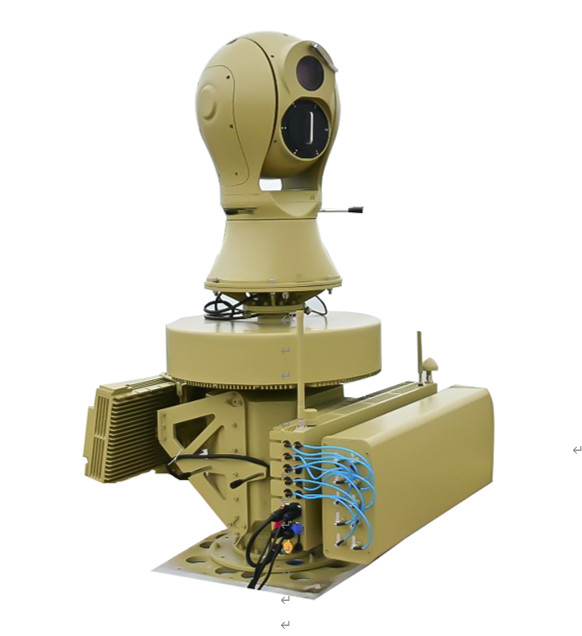

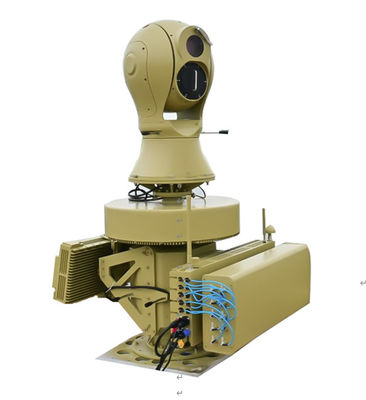

5 किमी से अधिक ऊंचाई पर कम ऊंचाई सुरक्षा रडार प्रणाली का पता लगाने, हस्तक्षेप करने और हड़ताल करने के लिए पांच में एक दिशात्मक एंटी-ड्रोन प्रणाली
I. उत्पाद का वर्णन
इस उत्पाद की दिशात्मक एंटी ड्रोन रक्षा प्रणाली एक उन्नत एकीकृत समाधान है जिसे पता लगाने, निगरानी करने,और सैन्य ठिकानों जैसे महत्वपूर्ण क्षेत्रों में सूक्ष्म और छोटे नागरिक ड्रोन का मुकाबला करें।यह प्रणाली विभिन्न प्रौद्योगिकियों जैसे वास्तविक समय विद्युत-ऑप्टिकल ट्रैकिंग, उच्च-सटीक रडार, पूर्ण स्पेक्ट्रम का पता लगाने,इलेक्ट्रॉनिक हस्तक्षेप, और जीएनएसएस धोखा देने के लिए अनधिकृत ड्रोन घुसपैठ के खिलाफ व्यापक रक्षा प्रदान करते हैं। पता लगाने की सीमा 5 किलोमीटर से अधिक है, जो एक बड़े क्षेत्र के लिए विश्वसनीय सुरक्षा प्रदान करती है।
II. उत्पाद की विशेषताएं
बहु-प्रौद्योगिकी एकीकरण
यह प्रणाली पांच प्रमुख प्रौद्योगिकियों रडार, इलेक्ट्रो-ऑप्टिकल, फुल स्पेक्ट्रम डिटेक्शन, इलेक्ट्रॉनिक हस्तक्षेप और जीएनएसएस स्पूफिंग को एक एकल, सामंजस्यपूर्ण समाधान में एकीकृत करती है।यह संयोजन विभिन्न प्रकार के ड्रोन के खिलाफ व्यापक पता लगाने और प्रभावी काउंटरमेडर्स सुनिश्चित करता है।.
उच्च पता लगाने की सटीकता
रडार, इलेक्ट्रो-ऑप्टिकल और फुल स्पेक्ट्रम डिटेक्शन के संयोजन से, यह प्रणाली ड्रोन लक्ष्यों का पता लगाने और पहचानने में उच्च सटीकता प्राप्त करती है।यह विभिन्न प्रकार के ड्रोन के बीच अंतर कर सकता है और वास्तविक समय में ट्रैकिंग और पहचान प्रदान कर सकता है.
स्वचालित प्रतिक्रिया
यह प्रणाली मैनुअल और ऑटोमैटिक ऑपरेशन मोड दोनों का समर्थन करती है।यह लक्ष्यों का पता लगा सकता है और स्वचालित रूप से खतरों को बेअसर करने के लिए इलेक्ट्रॉनिक हस्तक्षेप या जीएनएसएस स्पूफिंग जैसे प्रति-उपक्रम शुरू कर सकता है.
III. उत्पाद के कार्य
व्यापक पहचान
यह प्रणाली रडार, फुल-स्पेक्ट्रम डिटेक्शन और इलेक्ट्रो-ऑप्टिकल ट्रैकिंग का उपयोग करके ड्रोन का पता लगा सकती है और ट्रैक कर सकती है। यह ड्रोन के स्थान, गति और प्रक्षेपवक्र के बारे में वास्तविक समय की जानकारी प्रदान करती है।
इलेक्ट्रॉनिक हस्तक्षेप और जीएनएसएस स्पूफिंग
यह प्रणाली इलेक्ट्रॉनिक हस्तक्षेप और जीएनएसएस स्पूफिंग के माध्यम से ड्रोन संचालन को बाधित कर सकती है। यह ड्रोन नियंत्रण आवृत्तियों में हस्तक्षेप करने के लिए संकेत उत्सर्जित कर सकती है और ड्रोन को गुमराह करने के लिए जीपीएस संकेतों को धोखा दे सकती है।यह सुनिश्चित करना कि वे ठीक से काम न कर सकें
चतुर्थपैरामीटर
| कार्यात्मक संकेतकों | |
| मानक विन्यास | UAD-XTF-PZGLE05 (रडार, स्पेक्ट्रम, इलेक्ट्रो-ऑप्टिकल, गड़बड़ी, धोखा, नियंत्रक और प्रबंधन सॉफ्टवेयर) |
| पता लगाने की दूरी | ≥5 किमी |
| पता लगाने की आवृत्ति बैंड | 70 मेगाहर्ट्ज से 6000 मेगाहर्ट्ज तक, नोटः अन्य आवृत्ति बैंड अनुकूलित किए जा सकते हैं |
| भ्रामक आवृत्ति | GPS/GALILEO/GLONASS/बीडू |
| भ्रामक दूरी | ≥1 किमी |
| हस्तक्षेप आवृत्ति बैंड | 5900-6200MHz/5600-5950MHz/5100-5350MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz | |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz | |
| रडार पैरामीटर | विस्तृत मापदंड नीचे सूचीबद्ध हैंः रडार मॉड्यूल प्रदर्शन मापदंड |
| ऑप्टोइलेक्ट्रॉनिक मापदंड | फोटोवोल्टिक मापदंड विस्तृत मापदंड नीचे दी गई तालिका में सूचीबद्ध हैं *4 फोटोवोल्टिक मॉड्यूल प्रदर्शन मापदंड |
| यांत्रिक संकेतक | |
| हवा का प्रतिरोध | 10मजबूत हवा |
| परिचालन तापमान | -40°C55°C |
| भंडारण तापमान | -45°C65°C |
| सुरक्षा रेटिंग | IP65 |
| परिचालन आर्द्रता | ≤ 95% |
| डाटा इंटरफेस | आरजे45 |
| पावर पोर्ट | वोल्टेजः 220V शक्तिः ≤550W (खोज मोड), ≤1950W (प्रति-माप मोड) |
| वजन | 250 किलो |
| आकार | 850mmx850mmx1700mm |
| प्लेटफार्म की विशेषताएं | श्वेतसूची और काली सूची, वास्तविक समय का पता लगाने, ऑप्टिकल ट्रैकिंग, स्वचालित काउंटरमेजर्स, मैनुअल काउंटरमेजर्स, जीआईएस नक्शा. डेटा भंडारण, घटना क्वेरी. |
| स्पेक्ट्रम डिटेक्शन मॉड्यूल सूचक पैरामीटर | |
| पता लगाने की आवृत्ति बैंड | 20MHz-6GHz |
| पता लगाने की त्रिज्या | ≥5 किमी |
| त्रिज्या दूरी की पहचान करें | ≥5 किलोमीटर, कुछ ड्रोन ब्रांड और मॉडल पहचान सकते हैं |
| पता लगाने का कोण | 360° |
| कोणीय माप सटीकता त्रुटि (मूल औसत वर्ग) | 5 किमी या उससे अधिक की दूरी ≤ 1° |
| न्यूनतम पता लगाने की ऊंचाई | <0m |
| हस्तक्षेप मॉड्यूल सूचक पैरामीटर | |
| हस्तक्षेप आवृत्ति बैंड | 5900-6200MHz |
| 5600-5950MHz | |
| 5100-5350MHz | |
| 4850-5100MHz | |
| 2280-2540MHz | |
| 1750-2000MHz | |
| 1100-1400MHz | |
| 850-1050MHz | |
| 720-950MHz | |
| 410-520MHz | |
| पावर पोर्ट | 50W |
| हस्तक्षेप दूरी | 3 किमी |
| रडार मॉड्यूल पैरामीटर | |
| कार्य प्रणाली | चरणबद्ध सरणी प्रणाली (अज़ीमुथ स्कैनिंग+उच्चता चरण स्कैनिंग) |
| कार्य आवृत्ति बैंड | एक्सबैंड |
| प्रभावी पता लगाने की शक्ति | ≥5.0KM (यूएवी) |
| ≥8.0KM ((पैदल यात्री) | |
| ≥10.0KM ((गाड़ियां) | |
| ≥5.0KM ((जहाज) | |
| गति का पता लगाना | 0.5m/s-83m/s |
| अज़ीमुथ सटीकता | ≤0.3° (खोजें);≤0.3° (ट्रैक) |
| पिच सटीकता | ≤1.0° (खोजें);≤0.5° (ट्रैक) |
| डेटा दर | ≤5s/सर्कल |
| ऑप्टोइलेक्ट्रॉनिक मॉड्यूल सूचकांक पैरामीटर | |
| परिचालन दूरी | वायुमंडलीय दृश्यता ≥ 20 किमी, आर्द्रता ≤ 50% आरएच, और तापमान अंतर> 6K के मामले में,दृश्य प्रकाश का पता लगाने की दूरी ≥ 5000 मीटर, ट्रैकिंग दूरी ≥ 4000 मीटर, पहचान दूरी ≥ 3000 मीटर के लिए 0.3m × 0.3 मीटर के लिए मानव रहित हवाई वाहन लक्ष्य; थर्मल इमेजिंग का पता लगाने की दूरी ≥ 1500 मीटर, ट्रैकिंग दूरी ≥ 1000 मीटर, पहचान दूरी ≥ 1000 मीटर |
| अवरक्त ताप इमेजिंग | डिटेक्टरः अनकूल्ड वैनडियम ऑक्साइड (वीओएक्स) इन्फ्रारेड फोकल प्लेन स्पेक्ट्रल रेंजः 8μm से 14μm संकल्पः 640×512 NETD: 30mK से बेहतर हो लेंस का फोकल लेंसः 31 से 155 मिमी, 5 गुना निरंतर ऑप्टिकल ज़ूम लेंस लेंस नियंत्रणः इलेक्ट्रिक ज़ूम, मैनुअल/ऑटो फोकस छवि वृद्धिः एसडीई डिजिटल छवि विस्तार वृद्धि प्रौद्योगिकी ध्रुवीयता छद्म रंगः थर्मल ब्लैक, थर्मल व्हाइट और कई छद्म रंग विकल्प उपलब्ध हैं छवि समायोजनः चमक, कंट्रास्ट, गामा सुधार एन्कोडिंग प्रारूपः H.264/H.265/MJPEG मजबूत प्रकाश सुरक्षा कार्य का समर्थन करता है |
| उच्च परिभाषा दृश्य प्रकाश | सेंसर:1/1.8 "लक्ष्य सतह स्टारलाइट ग्रेड सीएमओएस, आईसीआर रंग से काले रूपांतरण संकल्पः 2688×1520 प्रकाश व्यवस्थाः रंगः 0.002 लक्स; काला-सफेदः 0.0002 लक्स एन्कोडिंग प्रारूपः H.264/H.265/MJPEG छवि सुधारः व्यापक गतिशील रेंज, मजबूत प्रकाश दमन, इलेक्ट्रॉनिक छवि स्थिरीकरण, 3 डी डिजिटल शोर में कमी और स्वचालित श्वेत संतुलन का समर्थन करता है फोकल लंबाईः 12.5 ¢ 775 मिमी उच्च परिभाषा इलेक्ट्रिक ज़ूम लेंस डीहेजिंगः ऑप्टिकल और इलेक्ट्रॉनिक दोनों डीहेजिंग का समर्थन करता है |
| ट्रैकिंग फ़ंक्शन | 1ट्रैकिंग विधि: फ्रंट एंड एम्बेडेड हार्डवेयर ट्रैकिंग 2ट्रैकिंग मोडः मैनुअल, स्वचालित ट्रैकिंग, रडार लिंक का समर्थन 3वीडियो स्विचिंगः डिजिटल उच्च परिभाषा दृश्य प्रकाश/डिजिटल अवरक्त वीडियो स्विचिंग ट्रैकिंग 4ट्रैकिंग फ़ंक्शन: कई ट्रैकिंग एल्गोरिदम में निर्मित, बहु-लक्ष्य का पता लगाने, स्वचालित कैप्चर, ट्रैकिंग के दौरान स्वचालित ज़ूम का समर्थन, लक्ष्य प्रक्षेपवक्र का वास्तविक समय प्रदर्शन,अस्थायी बंदूक विरोधी, आदि मैनुअल और स्वचालित ट्रैकिंग, रडार लिंक ट्रैकिंग का समर्थन; ट्रैकिंग प्रक्रिया के दौरान लक्ष्य पहचान का समर्थन; पहचान और ट्रैकिंग का समर्थन;वायु तरंग गेट के अनुकूली ट्रैकिंग का समर्थन करें, और ट्रैकिंग बॉक्स का आकार लक्ष्य आकार के अनुसार अनुकूलित किया जा सकता है। ट्रैकिंग डिस्प्लेः ट्रैकिंग लक्ष्य ईगल आई डिस्प्ले से लैस, ईगल आई पोजीशन को मनमाने ढंग से समायोजित किया जा सकता है, लक्ष्य 2, 4, और 8x आवर्धन डिस्प्ले का समर्थन करता है |
| विश्लेषण | 1. 16 टॉप कंप्यूटिंग पावर प्रोसेसर में निर्मित 2कार्यान्वयन विधि: फ्रंट एंड एम्बेडेड इंटेलिजेंट एनालिसिस मॉड्यूल 3. असामान्य व्यवहार का पता लगानेः लक्ष्य पहचान का समर्थन करता है; क्षेत्रीय घुसपैठ का पता लगाने, सीमा पार घुसपैठ का पता लगाने, गति का पता लगाने, आदि का समर्थन करता है वर्गीकरण पहचानः लोगों, कारों, ड्रोन, पक्षियों आदि जैसे लक्ष्यों की वर्गीकरण पहचान का समर्थन करता है (डेटासेट प्रदान करने में ग्राहक सहायता की आवश्यकता होती है) |
| कार्य वृद्धि | 1स्वास्थ्य प्रबंधनः स्व-परीक्षण, स्थिति क्वेरी और दोष कोड प्रतिक्रिया पर शक्ति का समर्थन करता है, और दृश्य प्रकाश, थर्मल इमेजिंग घटकों जैसे हार्डवेयर स्वास्थ्य प्रश्नों का समर्थन करता है,क्षैतिज पिच मोटर, चिप का तापमान, और चलने का समय 2डेटा फीडबैकः इसमें लेंस के दृश्य क्षेत्र के कोण, आवर्धन, ज़ूम/फोकस मान और टर्नटेबल के कोण के लिए वास्तविक समय/क्वेरी फीडबैक और पोजिशनिंग फ़ंक्शन हैं।और क्षैतिज और पिच कोणों के लिए वास्तविक समय क्वेरी / फीडबैक और पोजिशनिंग कार्यों का समर्थन करता है उन्नयन और रखरखावः दूरस्थ रूप से पुनः आरंभ किया जा सकता है, दूरस्थ उन्नयन समारोह, प्रणाली रखरखाव के लिए सुविधाजनक |
| सर्वो टर्नटेबल मॉड्यूल के सूचकांक मापदंड | |
| एकल अक्ष वाले टर्नटेबल | 1. घुमावदार टेबल का घूर्णन कोणः निरंतर घुमाव अज़ीमुथ N × 360 ° में 2अधिकतम अज़ीमुथ गतिः ≥ 130 °/s 3न्यूनतम अज़ीमुथ गतिः ≤ 0.1 °/s 4अधिकतम एजिमुथ त्वरणः ≥ 90 °/s2 5उन्मुखीकरण सटीकताः ≤ 0.1 ° 6स्थिर इंगित न्यूनतम प्रतिक्रिया समयः ≤ 2 सेकंड (स्थिर 0 ° से 90 ° तक) पिच ब्रैकेट की समायोजन सीमाः -25 डिग्री से 10 डिग्री से कम नहीं |
