अनुकूली बीमफॉर्मिंग और हस्तक्षेप प्रतिरोध रडार सिस्टम सिग्नल स्पष्टता
Ⅰ. उत्पाद का वर्णन
अनुकूली बीमफॉर्मिंग और हस्तक्षेप प्रतिरोध रडार प्रणाली एक अत्याधुनिक समाधान है जिसे सिग्नल की स्पष्टता और सटीकता प्रदान करने के लिए डिज़ाइन किया गया है।और मानव रहित हवाई वाहनों (यूएवी) को बेअसर करनाउन्नत ड्रोन रोधी प्रणाली के हिस्से के रूप में, इस रडार प्रौद्योगिकी को हवाई अड्डों जैसे महत्वपूर्ण क्षेत्रों में दुर्भावनापूर्ण या अनधिकृत ड्रोन गतिविधियों से उत्पन्न बढ़ते खतरों से निपटने के लिए इंजीनियर किया गया है,सैन्य अड्डे, बिजली संयंत्र और सार्वजनिक कार्यक्रम स्थल।
यह अत्याधुनिक रडार प्रणाली डिजिटल बीमफॉर्मिंग और अनुकूली हस्तक्षेप प्रतिरोध के सिद्धांतों पर काम करती है।विद्युत चुम्बकीय रूप से चुनौतीपूर्ण वातावरण में भी इष्टतम प्रदर्शन बनाए रखने में सक्षमअपनी क्षमता के साथ गतिशील रूप से बीम पैटर्न को समायोजित करने और अव्यवस्था को दबाने के लिए, प्रणाली छोटे, कम ऊंचाई के विश्वसनीय पता लगाने सुनिश्चित करती है,और उच्च गति वाले ड्रोन लक्ष्य जिन्हें पारंपरिक रडार अक्सर मिस करते हैं.
यह प्रणाली एंटी-ड्रोन समाधान का मुख्य डिटेक्शन घटक है, जो स्पेक्ट्रम विश्लेषण, धोखा,और ड्रोन खतरों के खिलाफ एक व्यापक बहुस्तरीय रक्षा बनाने के लिए जामिंग मॉड्यूलइसकी उन्नत संकेत प्रसंस्करण क्षमताएं सटीक लक्ष्य वर्गीकरण की अनुमति देती हैं, जिससे ऑपरेटर विभिन्न प्रकार के ड्रोन के बीच अंतर कर सकते हैं और संभावित खतरों का सटीक आकलन कर सकते हैं।
Ⅱउत्पाद की विशेषताएं
1उन्नत अनुकूली बीमफॉर्मिंग प्रौद्योगिकी
यह प्रणाली डिजिटल बीमफॉर्मिंग (डीबीएफ) तकनीक का उपयोग करती है जो वास्तविक समय में विकिरण पैटर्न के गतिशील समायोजन की अनुमति देती है।यह अन्य दिशाओं से हस्तक्षेप को कम करते हुए ब्याज के लक्ष्यों पर रडार ऊर्जा का सटीक ध्यान केंद्रित करने में सक्षम बनाता है, जिससे पता लगाने की सटीकता और रेंज में काफी सुधार हुआ।
2उच्च हस्तक्षेप प्रतिरोध
परिष्कृत अनुकूली फ़िल्टरिंग एल्गोरिदम से लैस, रडार विभिन्न प्रकार के हस्तक्षेपों को प्रभावी ढंग से दबा सकता है, जिसमें जानबूझकर गड़बड़ी, वायुमंडलीय शोर,और जमीन की वस्तुओं या मौसम की घटनाओं से अव्यवस्थायह जटिल विद्युत चुम्बकीय वातावरण में विश्वसनीय संचालन सुनिश्चित करता है।
3.उच्च संवेदनशीलता वाले लक्ष्य का पता लगाना
प्रणाली की उन्नत संकेत प्रसंस्करण श्रृंखला, अनुकूलनशील चलती लक्ष्य का पता लगाने और डोपलर अव्यवस्था दमन की विशेषता,7 तक की परिचालन दूरी पर वाणिज्यिक और कस्टम निर्मित ड्रोन जैसे छोटे रडार क्रॉस-सेक्शन (आरसीएस) लक्ष्यों का पता लगाने में सक्षम बनाता है।.5 किमी.
4पूर्ण डिजिटल टी/आर प्रौद्योगिकी
उच्च एकीकरण आरएफ और डिजिटल सह-डिजाइन का उपयोग,यह प्रणाली स्थिरता और सिग्नल स्पष्टता के साथ-साथ स्थिर और मोबाइल दोनों के लिए उपयुक्त कॉम्पैक्ट भौतिक आयामों को बनाए रखती है।.
5बहु-लक्ष्य ट्रैकिंग क्षमता
रडार एक साथ कई ड्रोन लक्ष्यों को ट्रैक कर सकता है, जो खतरे के आकलन और प्रतिक्रिया निर्णयों का समर्थन करने के लिए निरंतर स्थिति, वेग और प्रक्षेपवक्र डेटा प्रदान करता है।
6सभी मौसम ऑपरेशन
विभिन्न पर्यावरणीय परिस्थितियों में विश्वसनीय प्रदर्शन के लिए डिज़ाइन किया गया,यह प्रणाली -40°C से 55°C के तापमान के दायरे में प्रभावी ढंग से काम करती है और धूल और नमी के प्रवेश के खिलाफ IP65 सुरक्षा मानकों को पूरा करती है.
7. स्वचालित लक्ष्य वर्गीकरण
इसमें बुद्धिमान एल्गोरिदम शामिल हैं जो पता लगाए गए ड्रोन को प्रकार और संभावित खतरे के स्तर के अनुसार वर्गीकृत करने के लिए रडार रिटर्न का विश्लेषण करते हैं, ऑपरेटर के कार्यभार को कम करते हैं और प्रतिक्रिया समय में सुधार करते हैं।
Ⅲउत्पाद के कार्य
|
कार्यात्मक संकेतक |
मुख्य प्रदर्शन |
|
|
सिस्टम डिटेक्शन कॉन्फ़िगरेशन |
रडार ऑपरेटिंग बैंड |
5400-5600 मेगाहर्ट्ज़ (आईएसएम बैंड अंतर्राष्ट्रीय दूरसंचार संघ द्वारा आवेदन से छूट) |
|
स्पेक्ट्रम डिटेक्शन बैंड |
20MHz-6GHz पूर्ण बैंड |
|
|
परिचालन रेंज |
पहचान सीमाः ≥5 किमी (ड्रोन के ब्रांडों और मॉडल की पहचान करने में सक्षम) |
|
|
पहचान सीमाः ≥7.5 किमी (डेटाबेस में ड्रोन और गैर-डेटाबेस संचार प्रोटोकॉल का उपयोग करने वाले ड्रोन का पता लगाता है) |
||
|
अनधिकृत उड़ान का पता लगाने की सीमाः ≥2 किमी (एफपीवी और अनधिकृत उड़ानों सहित सभी ड्रोन का पता लगाता है) |
||
|
पता लगाने की सफलता दर |
99 प्रतिशत |
|
|
प्रोटोकॉल क्रैकिंग |
लाइटब्रिज1, लाइटब्रिज2; ओकुसिंक; वाईफ़ाई और वाईफ़ाई संस्करण प्रोटोकॉल |
|
|
धोखाधड़ी अधिग्रहण |
धोखे की आवृत्ति |
जीपीएस-एल1 |
|
धोखा देने की सीमा |
3 किमी (समायोज्य) |
|
|
जामिंग दमन |
जामिंग बैंड |
840-868MHz(फ्लाइट कंट्रोल और वीडियो ट्रांसमिशन) |
|
902-928MHz(फ्लाइट कंट्रोल और वीडियो ट्रांसमिशन) |
||
|
1560-1620MHz(नेविगेशन) |
||
|
2400-2500MHz(फ्लाइट कंट्रोल और वीडियो ट्रांसमिशन) |
||
|
5150-5850MHz(फ्लाइट कंट्रोल और वीडियो ट्रांसमिशन) |
||
|
परिचालन रेंज |
1000 मीटर |
|
Ⅳउत्पाद विनिर्देश
|
पैरामीटर संकेतकों |
|
|
आयाम (जब तैनात हो) |
≤1500 मिमी×1500 मिमी×2800 मिमी |
|
वजन |
≤25 किलोग्राम (उपकरण) |
|
परिचालन तापमान |
-40°C55°C |
|
भंडारण तापमान |
-45°C65°C |
|
सुरक्षा रेटिंग |
Ip65 |
|
परिचालन आर्द्रता |
≤95% |
|
डेटा इंटरफ़ेस |
आरजे45 |
|
पावर इंटरफेस |
वोल्टेजः AC 180V-250V |
|
शक्तिः ≤100W (खोज मोड), ≤600W (प्रति-माप मोड) |
|
|
सेटअप समय |
≤15 मिनट |
|
पैकेजिंग |
2 मामले |
|
प्लेटफार्म के कार्य |
वास्तविक समय का पता लगाना, अलार्म, स्वचालित प्रतिउपक्रम, मैनुअल प्रतिउपक्रम, जीआईएस मानचित्रण, डेटा भंडारण, घटना क्वेरी |

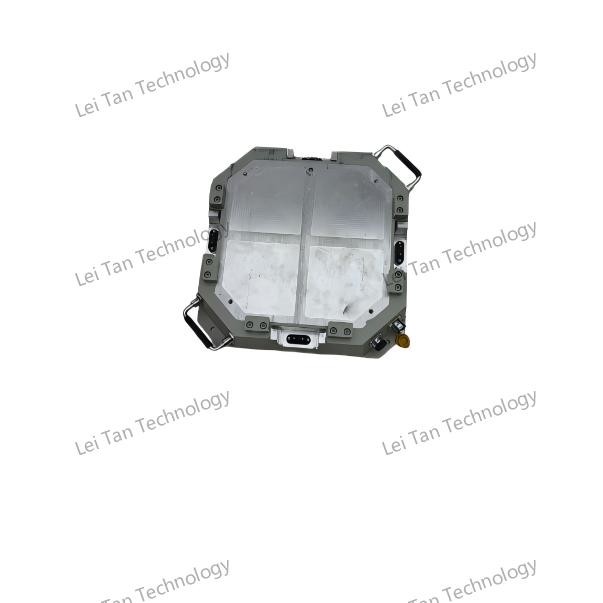

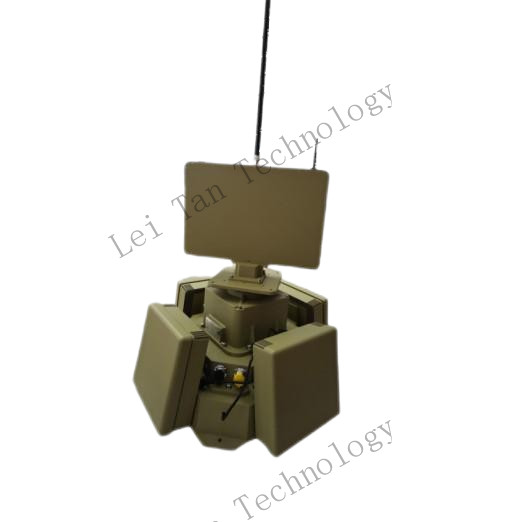

उत्पाद का आकार
