रडार प्रणाली रीयल-टाइम ड्रोन ट्रैकिंग के लिए अत्याधुनिक चरणबद्ध सरणी प्रौद्योगिकी
Ⅰ. उत्पाद का वर्णन
आज के तेजी से विकसित हो रहे सुरक्षा परिदृश्य में, ड्रोन का प्रसार, दोनों वाणिज्यिक और दुर्भावनापूर्ण, महत्वपूर्ण बुनियादी ढांचे, सैन्य प्रतिष्ठानों,और सार्वजनिक सुरक्षाइन खतरों का मुकाबला करने के लिए, अत्याधुनिक चरणबद्ध सरणी प्रौद्योगिकी के साथ रडार सिस्टम वास्तविक समय, उच्च परिशुद्धता ड्रोन ट्रैकिंग प्रदान करते हैं,अनधिकृत यूएवी (मानवरहित हवाई वाहन) के सक्रिय पता लगाने और निष्क्रिय करने को सुनिश्चित करना.
एंटी-ड्रोन रडार प्रणाली में उन्नत रडार, स्पेक्ट्रम विश्लेषण और इलेक्ट्रॉनिक काउंटरमेयर शामिल हैं ताकि बहुस्तरीय रक्षा समाधान प्रदान किया जा सके।इसका चरणबद्ध रडार तेजी से बीम स्टीयरिंग को सक्षम करता हैएआई संचालित सिग्नल प्रोसेसिंग के साथ मिलकर यह सिस्टम ड्रोन को पक्षियों, मलबे,और अन्य झूठे लक्ष्य, झूठे अलार्मों को कम करने और परिचालन दक्षता में सुधार।
सैन्य, सरकारी और महत्वपूर्ण बुनियादी ढांचे की सुरक्षा के लिए बनाया गया,यह प्रणाली कठोर वातावरण ((-40°C से 55°C तक) में काम करती है और स्थिर प्रतिष्ठानों के लिए उपयुक्त मॉड्यूलर तैनाती प्रदान करती है, मोबाइल इकाइयों, और तेजी से प्रतिक्रिया के परिदृश्यों।
Ⅱउत्पाद की विशेषताएं
1उन्नत चरणबद्ध सरणी रडार प्रौद्योगिकी
तत्काल ड्रोन का पता लगाने और ट्रैक करने के लिए वास्तविक समय में बीम स्टीयरिंग।
5400-5600MHz ISM बैंड (ITU- अनुरूप) हस्तक्षेप मुक्त संचालन के लिए।
फुल-बैंड स्पेक्ट्रम का पता लगाने (20MHz-6GHz) से ड्रोन के किसी भी भागने का पता नहीं चलता है।
2. बेजोड़ पता लगाने और पहचान
पहचान सीमाः ≥5 किमी (ड्रोन के ब्रांड और मॉडल पहचानता है) ।
पता लगाने की सीमाः ≥7.5 किमी (डेटाबेस और गैर-डेटाबेस ड्रोन को शामिल करता है) ।
अनधिकृत उड़ान का पता लगानाः ≥2 किमी (एफपीवी और अनधिकृत ड्रोन सहित) ।
99 प्रतिशत की सफलता दर से पता लगाया जा सकता है।
3बहुस्तरीय प्रति-ड्रोन क्षमताएं
प्रोटोकॉल क्रैकिंग लाइटब्रिज1/2, ओकुसिंक, वाईफाई और वेरिएंट का समर्थन करता है।
धोखा लेनाजीपीएस-एल1 स्पूफिंग (3 किमी तक समायोजित) ।
जामिंग सप्रेशन 840-868MHz, 902-928MHz, 2400-2500MHz, 5150-5850MHz को कवर करता है ((नियंत्रण, वीडियो और नेविगेशन संकेतों को बाधित करता है) ।
4. मजबूत और अनुकूलन डिजाइन
IP65 संरक्षणः धूल, वर्षा और चरम मौसम के प्रतिरोधी।
-40°C से 55°C तक काम करता है ( -45°C से 65°C तक भंडारण) ।
≤15 मिनट सेटअप समय तेजी से तैनाती के लिए आदर्श।
5स्मार्ट ऑटोमेशन और एकीकरण
स्थिति जागरूकता के लिए वास्तविक समय जीआईएस मानचित्रण।
स्वचालित और मैनुअल प्रति उपाय (जबरदस्ती लैंडिंग, सिग्नल विघटन) ।
मॉड्यूलर आर्किटेक्चर स्थिर, मोबाइल और नेटवर्क तैनाती का समर्थन करता है।
Ⅲउत्पाद के कार्य
|
कार्यात्मक संकेतक |
मुख्य प्रदर्शन |
|
|
सिस्टम डिटेक्शन कॉन्फ़िगरेशन |
रडार ऑपरेटिंग बैंड |
5400-5600 मेगाहर्ट्ज़ (आईएसएम बैंड अंतर्राष्ट्रीय दूरसंचार संघ द्वारा आवेदन से छूट) |
|
स्पेक्ट्रम डिटेक्शन बैंड |
20MHz-6GHz पूर्ण बैंड |
|
|
परिचालन रेंज |
पहचान सीमाः ≥5 किमी (ड्रोन के ब्रांडों और मॉडल की पहचान करने में सक्षम) |
|
|
पहचान सीमाः ≥7.5 किमी (डेटाबेस में ड्रोन और गैर-डेटाबेस संचार प्रोटोकॉल का उपयोग करने वाले ड्रोन का पता लगाता है) |
||
|
अनधिकृत उड़ान पहचान सीमाः ≥2 किमी (एफपीवी और अनधिकृत उड़ानों सहित सभी ड्रोन का पता लगाता है) |
||
|
पता लगाने की सफलता दर |
99 प्रतिशत |
|
|
प्रोटोकॉल क्रैकिंग |
लाइटब्रिज1, लाइटब्रिज2; ओकुसिंक; वाईफ़ाई और वाईफ़ाई संस्करण प्रोटोकॉल |
|
|
धोखाधड़ी अधिग्रहण |
धोखे की आवृत्ति |
जीपीएस-एल1 |
|
धोखा देने की सीमा |
3 किमी (समायोज्य) |
|
|
जामिंग दमन |
जामिंग बैंड |
840-868MHz(फ्लाइट कंट्रोल और वीडियो ट्रांसमिशन) |
|
902-928MHz(फ्लाइट कंट्रोल और वीडियो ट्रांसमिशन) |
||
|
1560-1620MHz(नेविगेशन) |
||
|
2400-2500MHz(फ्लाइट कंट्रोल और वीडियो ट्रांसमिशन) |
||
|
5150-5850MHz(फ्लाइट कंट्रोल और वीडियो ट्रांसमिशन) |
||
|
परिचालन रेंज |
1000 मीटर |
|
Ⅳउत्पाद पैरामीटर
|
पैरामीटर संकेतकों |
|
|
आयाम (जब तैनात हो) |
≤1500 मिमी ×1500 मिमी ×2800 मिमी |
|
वजन |
≤25 किलोग्राम (उपकरण) |
|
परिचालन तापमान |
-40°C55°C |
|
भंडारण तापमान |
-45°C 65°C |
|
सुरक्षा रेटिंग |
Ip65 |
|
परिचालन आर्द्रता |
≤ 95% |
|
डेटा इंटरफ़ेस |
आरजे45 |
|
पावर इंटरफेस |
वोल्टेजः AC 180V-250V |
|
शक्तिः ≤100W (खोज मोड), ≤600W (प्रति-माप मोड) |
|
|
सेटअप समय |
≤15 मिनट |
|
पैकेजिंग |
2 मामले |
|
प्लेटफार्म के कार्य |
वास्तविक समय का पता लगाना, अलार्म, स्वचालित प्रति उपाय, मैनुअल प्रति उपाय, जीआईएस मानचित्रण, डेटा भंडारण, घटना क्वेरी |

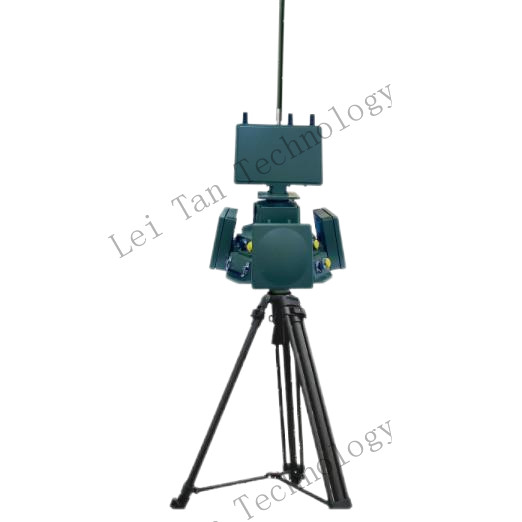

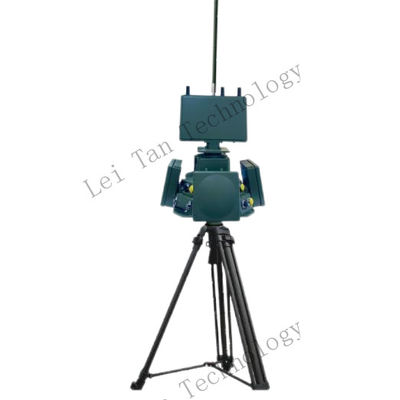

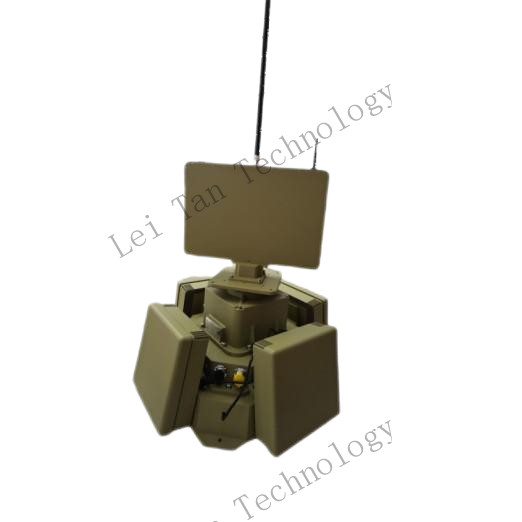

उत्पाद का आकार
