स्मार्ट कमांड सिस्टम के लिए रिमोट कंट्रोल क्लाउड इंटीग्रेशन यूएवी डिटेक्शन रडार
Ⅰ.उत्पाद का वर्णन

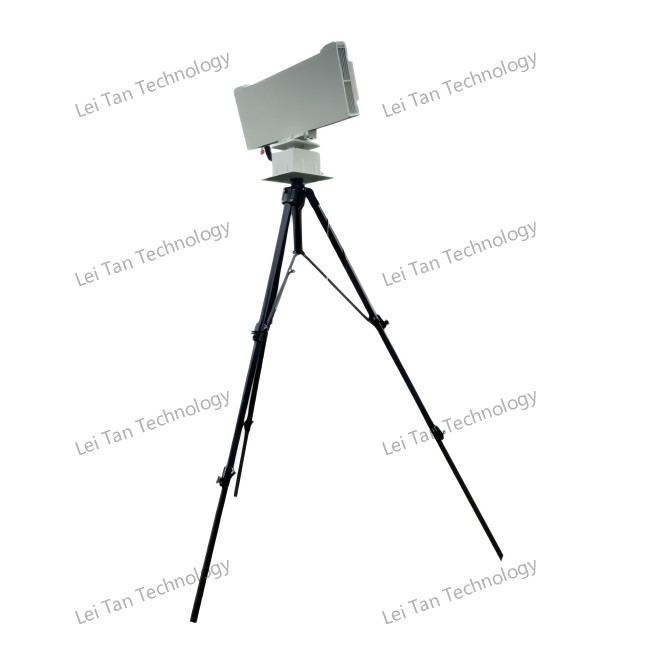

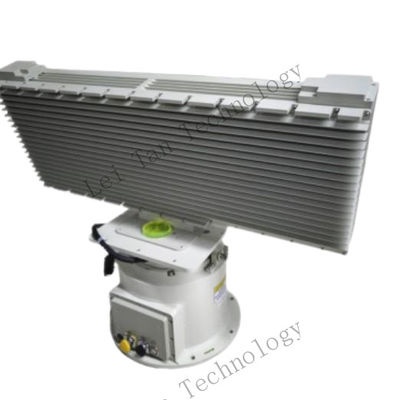

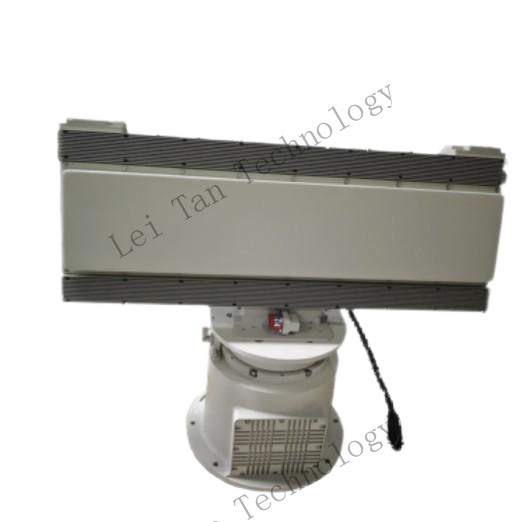

रडार एक उन्नत ड्रोन निगरानी रडार प्रणाली है जो व्यापक पता लगाने, चेतावनी देने,और सीमाओं जैसे महत्वपूर्ण क्षेत्रों में सूक्ष्म और छोटे नागरिक ड्रोन के लिए लक्ष्य संकेतइस रडार प्रणाली में एक रडार सरणी, एक यांत्रिक टर्नटेबल और एक पावर एडाप्टर शामिल है।यह लक्ष्य के प्रक्षेपवक्र की जानकारी सटीक रूप से प्रदान करने में सक्षम है, जिसमें उनका अज़ीमुथ, दूरी, ऊंचाई और वेग शामिल है।
Ⅱउत्पाद की विशेषताएं
उच्च रीयल-टाइम प्रदर्शन और सटीकताः रडार दूर के लक्ष्यों का उच्च सटीकता से पता लगाता है, जिससे सीमा रक्षकों को प्रभावी निर्णय लेने के लिए विश्वसनीय जानकारी मिलती है।
पर्यावरण अनुकूलताः यह सभी मौसम की स्थिति में, दिन और रात में काम करने के लिए डिज़ाइन किया गया है, और बारिश, बर्फ, कोहरे और धूल जैसे कठोर वातावरण का सामना कर सकता है।
उच्च लचीलापनः रडार को लंबी दूरी के लक्ष्य का पता लगाने के लिए आसानी से स्थापित किया जा सकता है।
डीबीएफ प्रौद्योगिकीः डिजिटल बीम फोर्मिंग (डीबीएफ) तकनीक कई बीमों के उत्सर्जन को सक्षम करती है, जिससे रडार की एंटी-जमिंग क्षमताएं बढ़ जाती हैं।
चरणबद्ध सरणी प्रणाली: एक उन्नत सक्रिय चरणबद्ध सरणी प्रणाली का उपयोग करते हुए, रडार पता लगाने के प्रदर्शन में सुधार करता है और लक्ष्यों की तीन-समन्वय जानकारी आउटपुट कर सकता है।
उच्च लागत-प्रभावीताः उत्पाद को सावधानीपूर्वक परिष्कृत किया गया है ताकि पता लगाने के प्रदर्शन, विश्वसनीयता, उपयोगिता और अर्थव्यवस्था के बीच सही संतुलन प्राप्त किया जा सके।
Ⅲउत्पाद कार्य
|
रिमोट कंट्रोल |
रिमोट ऑन/ऑफ फ़ंक्शन का समर्थन करता है |
|
स्थिति और अभिविन्यास |
स्थिति और अभिविन्यास कार्य है |
|
सूचना आउटपुट |
पता लगाया वस्तु की दूरी, गति, और कोण जैसी जानकारी प्राप्त करने का समर्थन करता है |
|
बहु-लक्ष्य ट्रैकिंग |
बहु-लक्ष्य ट्रैकिंग स्विचिंग लॉजिक का समर्थन करता है; वास्तविक समय में कई लक्ष्यों के सभी प्रक्षेपवक्रों का ट्रैक कर सकता है |
|
लक्ष्य संलयन प्रसंस्करण कार्य |
मल्टी-सेंसर डेटा फ्यूजन प्रोसेसिंग फ़ंक्शन का समर्थन करता है |
|
रक्षा क्षेत्र प्रबंधन |
लचीले ढंग से रक्षा क्षेत्र सेट कर सकते हैं, सटीक रूप से पता लगा सकते हैं, और घुसपैठ अलार्म को ट्रिगर कर सकते हैं। |
|
हस्तक्षेप विरोधी क्षमता |
पता लगाने संवेदनशीलता/गति सीमा के लिए ऑनलाइन समायोजन क्षमताओं है, और असामान्य प्रक्षेपवक्र हस्तक्षेप फ़िल्टर करने की क्षमता है। संवेदनशीलता और असामान्य प्रक्षेपवक्र फ़िल्टर कार्यों के माध्यम से,यह अव्यवस्था के कारण होने वाले झूठे अलार्म को प्रभावी ढंग से फ़िल्टर कर सकता है |
|
ऑनलाइन निगरानी कार्य |
काम की स्थिति और खराबी अलार्म की निगरानी के लिए कार्य करता है; उपकरण ऑफ़लाइन अलार्म समारोह है |
|
दूरस्थ निगरानी की स्थिति |
रिमोट मॉनिटरिंग की क्षमता है, वास्तविक समय में उपकरण की स्थिति की रिपोर्ट कर सकता है; उपकरण में ऑनलाइन/ऑफलाइन अलार्म फ़ंक्शन है |
|
ऑनलाइन स्व-निरीक्षण कार्य |
उपकरण में ऑनलाइन स्व-निरीक्षण कार्य है |
|
अनुकूली प्रसंस्करण क्षमता |
चलती लक्ष्य अनुकूली अव्यवस्था प्रसंस्करण क्षमता और अनुकूली अव्यवस्था मानचित्र प्रसंस्करण क्षमता है |
|
लिंकेज फंक्शन |
इसमें रडार पैन-टाइल्ट लिंकेज फंक्शन, लक्ष्य ट्रैकिंग और सबूत के लिए कैप्चर (स्वचालित ट्रैकिंग मोड, रडार ट्रैकिंग मोड, छवि ट्रैकिंग मोड) है। |
|
अंधेरे स्थान को भरने के लिए बहु-साइट नेटवर्क |
कई उपकरणों के नेटवर्किंग के लिए कार्य करता है; बहु-साइट सहयोगी पता लगाने के लिए क्षमताओं है; आसन्न साइट विफलताओं के मामले में अंधे स्थान भरने के लिए क्षमताओं है |
Ⅳउत्पाद पैरामीटर
|
कार्य प्रणाली |
सक्रिय डिजिटल चरणबद्ध सरणी (अजिमुथ यांत्रिक स्कैनिंग + ऊंचाई इलेक्ट्रॉनिक स्कैनिंग) / पल्स डोपलर। |
|
कार्य आवृत्ति बैंड |
एक्स बैंड |
|
प्रभावी पता लगाने की सीमा |
100m ≈5.0km (ड्रोन RCS≥0.01m2) । |
|
अज़ीमुथ कवरेज |
360° |
|
ऊंचाई कवरेज |
40° |
|
पता लगाने की गति |
1.8 किमी/घंटा ₹270 किमी/घंटा |
|
अज़ीमुथ सटीकता |
≤0.5° (खोज) ≤0.3° (ट्रैकिंग) |
|
ऊंचाई सटीकता |
≤1.0° (खोज) ≤0.5° (ट्रैकिंग) |
|
रेंज सटीकता |
≤10 मीटर |
|
डेटा दर |
≥0.2 हर्ट्ज |
|
डेटा इंटरफ़ेस |
आरजे45/1 100 एमबीपीएस ईथरनेट |
|
पावर इनपुट |
≤ 350W (ऊर्जा की खपत) AC200-AC240 (इनपुट) |
|
कार्य तापमान |
- 40°C+ 55°C. |
|
वजन |
≤ 48 किलोग्राम (पूरी मशीन) |
