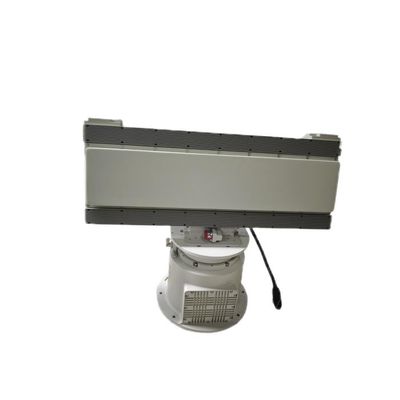

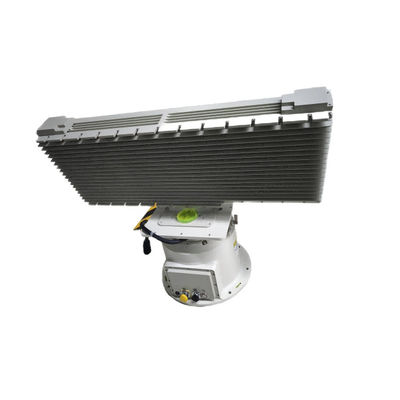

270 किमी/घंटे की गति से पता लगाने वाला छोटा सिविल चरणबद्ध रडार
मैं.उत्पाद का वर्णन
यह प्रणाली एक रडार सरणी, एक यांत्रिक टर्नटेबल और एक पावर एडाप्टर से बनी है। इसका मुख्य रूप से सीमा, परिधि, हवाई अड्डे और सैन्य अड्डे जैसे प्रमुख क्षेत्रों में उपयोग किया जाता है। इसका विशेष रूप से पता लगाने के लिए उपयोग किया जाता है,सूक्ष्म/छोटे नागरिक यूएवी की चेतावनी और लक्ष्य जानकारी, और सटीक रूप से लक्ष्य के अज़ीमुथ, दूरी, ऊंचाई और गति जैसे ट्रैक डेटा प्रदान कर सकता है।
II.विशेषता
1यह उपकरण निष्क्रियता और उच्च डेटा संचरण दर के बिना तेजी से स्कैनिंग का एहसास कर सकता है।
2रडार के पता लगाने के प्रदर्शन में काफी सुधार करने और लक्ष्य की त्रि-आयामी निर्देशांक जानकारी प्राप्त करने के लिए सक्रिय चरणबद्ध सरणी प्रौद्योगिकी को अपनाया गया है।
3इसमें बड़ी लक्ष्य क्षमता है और यह एक साथ हवाई क्षेत्र में कई लक्ष्यों की निगरानी और ट्रैक कर सकता है।
4. विश्वसनीयता बहुत अधिक है, यहां तक कि अगर कुछ घटक विफल हो जाते हैं, तो सिस्टम अभी भी सामान्य रूप से चल सकता है
5. यह सभी मौसम और सभी समय काम करने की क्षमता है, और रात, बारिश, बर्फ, धुंध और धूल जैसे बुरे वातावरण में सामान्य रूप से काम कर सकता है
III. Fअभिषेक
1. इसमें रिमोट कंट्रोल फंक्शन है और रिमोट ऑपरेशन का समर्थन करता है
2. यह पता लगाया जा रहा वस्तु की महत्वपूर्ण जानकारी का पता लगा सकते हैं
3बहु-लक्ष्य ट्रैकिंग क्षमता, बहु-लक्ष्यों के सभी प्रक्षेपवक्रों का वास्तविक समय ट्रैकिंग।
4डेटा फ्यूजन प्रोसेसिंग, लक्ष्य फ्यूजन प्रोसेसिंग फंक्शन के साथ, मल्टी-सेंसर डेटा फ्यूजन प्रोसेसिंग का समर्थन करता है।
5क्षेत्र प्रबंधन लचीली क्षेत्र सेटिंग का समर्थन करता है, जो सटीक रूप से घुसपैठ अलार्म का पता लगा सकता है और ट्रिगर कर सकता है।
6पैरामीटर समायोजन और हस्तक्षेप फ़िल्टरिंग, पता लगाने की संवेदनशीलता और गति सीमा के ऑनलाइन समायोजन क्षमता के साथ-साथ असामान्य प्रक्षेपवक्र हस्तक्षेप फ़िल्टरिंग क्षमता के साथ।संवेदनशीलता और असामान्य प्रक्षेपवक्र फ़िल्टर समारोह के माध्यम से, शोर के कारण होने वाली झूठी अलार्म को प्रभावी ढंग से कम किया जा सकता है।
7स्थिति और अलार्म समारोह, कार्यरत स्थिति और दोष अलार्म समारोह के साथ और उपकरण के ऑफ़लाइन अलार्म का समर्थन
8. रिमोट मॉनिटरिंग और अलार्म, रिमोट मॉनिटरिंग क्षमता के साथ, वास्तविक समय में उपकरण की स्थिति की रिपोर्ट कर सकते हैं, और उपकरण के ऑनलाइन / ऑफलाइन अलार्म फ़ंक्शन का समर्थन कर सकते हैं।
9. स्व-परीक्षण कार्य, उपकरण में अच्छी चलती स्थिति सुनिश्चित करने के लिए ऑनलाइन स्व-परीक्षण कार्य है।
10इसमें चल रहे लक्ष्यों के लिए अनुकूलित अव्यवस्था प्रसंस्करण और अनुकूलित अव्यवस्था मानचित्र प्रसंस्करण की क्षमता है।
11लिंक और ट्रैकिंग फ़ंक्शन में रडार पैन-टिल्ड लिंक फ़ंक्शन है, जो स्वचालित ट्रैकिंग मोड सहित सबूत के लिए लक्ष्य ट्रैकिंग और कैप्चर का समर्थन करता है,रडार ट्रैकिंग मोड और छवि ट्रैकिंग मोड.
12नेटवर्किंग और सहयोग क्षमताएं, कई उपकरणों के नेटवर्किंग का समर्थन, बहु-साइट सहयोगी पता लगाने की क्षमताएं और साइट के पास दोष अंधा कवरेज क्षमताएं।
IV. उत्पाद पैरामीटर
|
कार्य प्रणाली |
सक्रिय डिजिटल चरणबद्ध सरणी (अज़ीमुथ और पिच स्कैनिंग) / पल्स डोपलर |
|
कार्य आवृत्ति बैंड |
एक्स-बैंड आवृत्ति |
|
प्रभावी पता लगाने की शक्ति |
100m~5.0km (ड्रोन RCS≥0.01m2) |
|
पूर्ण कवरेज |
40° |
|
ऊपर की ओर कोण कवर |
360° |
|
पता लगाने की गति |
1.8 किमी/घंटा ₹270 किमी/घंटा |
|
दिशा सटीकता |
≤ 0.5° (खोज) ≤ 0.3° (ट्रैकिंग) |
|
पिच सटीकता |
≤1.0° (खोज) ≤0.5° (ट्रैकिंग) |
|
रेंज सटीकता |
≤10 मीटर |
|
डेटा दर |
≥0.2 हर्ट्ज |
|
डेटा इंटरफ़ेस |
आरजे45/1 मैंएक 100M ईथरनेट |
|
पावर इनपुट |
≤ 350W (ऊर्जा की खपत) AC200-AC240 (इनपुट) |
|
कार्य तापमान |
-40°C+55°C |
|
वजन |
≤ 48 किलोग्राम (पूरी मशीन) |
वी. उत्पाद का आकार
VI. प्रतिस्पर्धात्मक लाभ
1इसमें तेजी से प्रतिक्रिया करने की क्षमता है और उच्च परिशुद्धता और बहु-कार्य प्रसंस्करण प्राप्त कर सकता है।
2इसमें उच्च परिशुद्धता और उच्च संवेदनशीलता है और यह विभिन्न मौसम संबंधी परिस्थितियों में सटीक माप कर सकता है।
3- तेज प्रतिक्रिया गति, उच्च डेटा संचरण दर।
4इसमें अच्छा एंटी-इंटरफेरेंस प्रदर्शन है और यह जटिल लक्ष्य वातावरण के अनुकूल हो सकता है।
5लक्ष्य संकेत का पता लगाने, अधिग्रहण और सूचना संचरण के समय को प्रभावी ढंग से कम करने के लिए गैर-इनेर्शियल फास्ट स्कैनिंग को महसूस किया जाता है।
