प्लैनर एरे एंटीना के लिए मल्टीपल टारगेट ट्रैकिंग एंड आइडेंटिफिकेशन तकनीक सक्षम यूएवी डिटेक्शन रडार
Ⅰ.उत्पाद का वर्णन

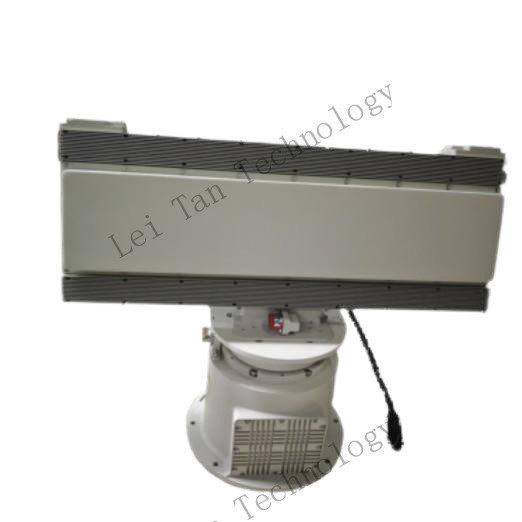

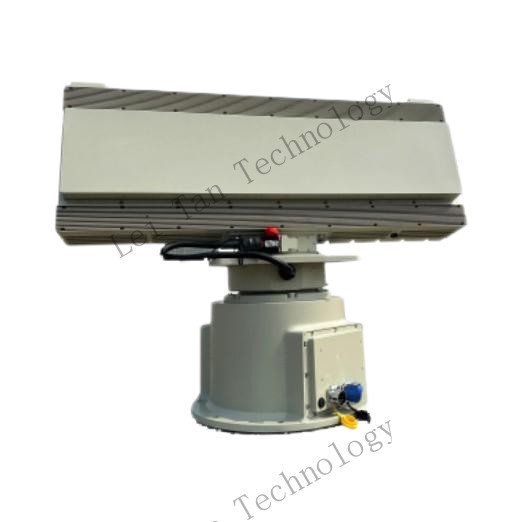

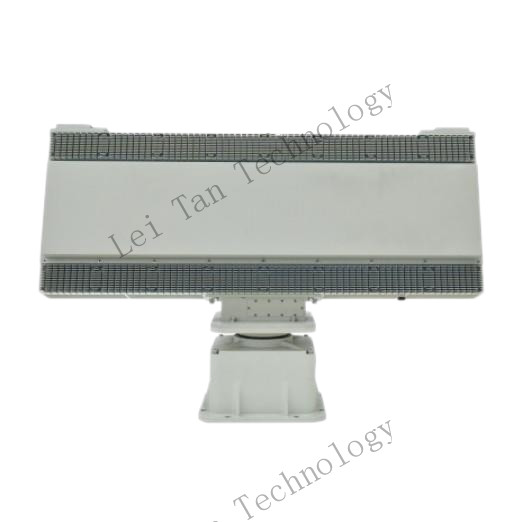

रडार एक अत्याधुनिक रडार प्रणाली है जिसे विशेष रूप से सीमाओं, परिधि,हवाई अड्डे, और सैन्य ठिकानों. यह एक रडार सरणी, एक यांत्रिक टर्नटेबल, और एक पावर एडाप्टर से बना है. यह रडार प्रणाली लक्ष्य के सटीक प्रक्षेपवक्र जानकारी प्रदान करने में सक्षम है,जिसमें उनका एजिमुथ भी शामिल हैउन्नत सक्रिय इलेक्ट्रॉनिक रूप से स्कैन किए गए सरणी (ईएसए) तकनीक का लाभ उठाते हुए, रडार यूएवी का पता लगाने में बेहतर प्रदर्शन प्रदान करता है,संभावित हवाई खतरों के खिलाफ संवेदनशील क्षेत्रों की सुरक्षा और सुरक्षा सुनिश्चित करना.
Ⅱ.उत्पाद की विशेषताएं
उच्च वास्तविक समय और उच्च परिशुद्धताः रडार दूर के लक्ष्यों का उच्च परिशुद्धता से पता लगाता है, जिससे सीमा रक्षकों को प्रभावी निर्णय लेने के लिए विश्वसनीय जानकारी मिलती है।
पर्यावरण अनुकूलन क्षमताः यह रात, बारिश, बर्फ, कोहरे और धूल सहित सभी मौसम की स्थिति में 24 घंटे काम करने के लिए डिज़ाइन किया गया है।पर्यावरण चुनौतियों के बावजूद निरंतर निगरानी सुनिश्चित करना.
उच्च लचीलापनः रडार को लंबी दूरी के लक्ष्य का पता लगाने के लिए आसानी से तैनात किया जा सकता है, जिससे सुविधाजनक सेटअप और संचालन की पेशकश की जा सकती है।
डीबीएफ प्रौद्योगिकीः डिजिटल बीमफॉर्मिंग (डीबीएफ) तकनीक का उपयोग रडार को कई बीम उत्सर्जित करने की अनुमति देता है, जिससे इसकी विरोधी जामिंग क्षमता में काफी वृद्धि होती है।
चरणबद्ध सरणी प्रणाली: एक उन्नत सक्रिय चरणबद्ध सरणी प्रणाली को अपनाने से रडार का पता लगाने का प्रदर्शन बेहतर होता है और तीन-समन्वय लक्ष्य जानकारी का आउटपुट संभव होता है।
उच्च लागत प्रभावीताः निरंतर उत्पाद अनुकूलन के माध्यम से, रडार पता लगाने के प्रदर्शन, विश्वसनीयता, उपयोगिता और अर्थव्यवस्था के बीच एक आदर्श संतुलन प्राप्त करता है।
Ⅲ.उत्पाद कार्य
|
रिमोट कंट्रोल |
रिमोट ऑन/ऑफ फ़ंक्शन का समर्थन करता है |
|
स्थिति और अभिविन्यास |
स्थिति और अभिविन्यास कार्य है |
|
सूचना आउटपुट |
पता लगाया वस्तु की दूरी, गति, और कोण जैसी जानकारी प्राप्त करने का समर्थन करता है |
|
बहु-लक्ष्य ट्रैकिंग |
मल्टी-टारगेट ट्रैकिंग स्विचिंग लॉजिक का समर्थन करता है; वास्तविक समय में कई लक्ष्यों के सभी प्रक्षेपवक्रों को ट्रैक कर सकता है |
|
लक्ष्य संलयन प्रसंस्करण कार्य |
मल्टी-सेंसर डेटा फ्यूजन प्रोसेसिंग फ़ंक्शन का समर्थन करता है |
|
रक्षा क्षेत्र प्रबंधन |
लचीले ढंग से रक्षा क्षेत्र सेट कर सकता है, सटीक रूप से पता लगा सकता है, और घुसपैठ अलार्म को ट्रिगर कर सकता है। |
|
हस्तक्षेप विरोधी क्षमता |
पता लगाने संवेदनशीलता/गति सीमा के लिए ऑनलाइन समायोजन क्षमताओं है, और असामान्य प्रक्षेपवक्र हस्तक्षेप फ़िल्टर करने की क्षमता है। संवेदनशीलता और असामान्य प्रक्षेपवक्र फ़िल्टर कार्यों के माध्यम से,यह अव्यवस्था के कारण होने वाले झूठे अलार्म को प्रभावी ढंग से फ़िल्टर कर सकता है |
|
ऑनलाइन निगरानी कार्य |
काम की स्थिति और खराबी अलार्म की निगरानी के लिए कार्य करता है; उपकरण ऑफ़लाइन अलार्म समारोह है |
|
दूरस्थ निगरानी की स्थिति |
रिमोट मॉनिटरिंग की क्षमता है, वास्तविक समय में उपकरण की स्थिति की रिपोर्ट कर सकता है; उपकरण में ऑनलाइन/ऑफलाइन अलार्म फ़ंक्शन है |
|
ऑनलाइन स्व-निरीक्षण कार्य |
उपकरण में ऑनलाइन स्व-निरीक्षण कार्य है |
|
अनुकूली प्रसंस्करण क्षमता |
चलती लक्ष्य अनुकूली अव्यवस्था प्रसंस्करण क्षमता और अनुकूली अव्यवस्था मानचित्र प्रसंस्करण क्षमता है |
|
लिंकेज फंक्शन |
इसमें रडार पैन-टाइल्ट लिंकेज फंक्शन, लक्ष्य ट्रैकिंग और सबूत के लिए कैप्चर (स्वचालित ट्रैकिंग मोड, रडार ट्रैकिंग मोड, छवि ट्रैकिंग मोड) है। |
|
अंधेरे स्थान को भरने के लिए बहु-साइट नेटवर्क |
कई उपकरणों के नेटवर्किंग के लिए कार्य करता है; बहु-साइट सहयोगी पता लगाने के लिए क्षमताओं है; आसन्न साइट विफलताओं के मामले में अंधे स्थान भरने के लिए क्षमताओं है |
Ⅳ.उत्पाद पैरामीटर
|
कार्य प्रणाली |
सक्रिय डिजिटल चरणबद्ध सरणी (अजिमुथ यांत्रिक स्कैनिंग + ऊंचाई इलेक्ट्रॉनिक स्कैनिंग) / पल्स डोपलर। |
|
कार्य आवृत्ति बैंड |
एक्स बैंड |
|
प्रभावी पता लगाने की सीमा |
100m ≈5.0km (ड्रोन RCS≥0.01m2) । |
|
अज़ीमुथ कवरेज |
360° |
|
ऊंचाई कवरेज |
40° |
|
पता लगाने की गति |
1.8 किमी/घंटा ₹270 किमी/घंटा |
|
अज़ीमुथ सटीकता |
≤0.5° (खोज) ≤0.3° (ट्रैकिंग) |
|
ऊंचाई सटीकता |
≤1.0° (खोज) ≤0.5° (ट्रैकिंग) |
|
रेंज सटीकता |
≤10 मीटर |
|
डेटा दर |
≥0.2 हर्ट्ज |
|
डेटा इंटरफ़ेस |
आरजे45/1 100 एमबीपीएस ईथरनेट |
|
पावर इनपुट |
≤ 350W (ऊर्जा की खपत) AC200-AC240 (इनपुट) |
|
कार्य तापमान |
- 40°C+ 55°C. |
|
वजन |
≤ 48 किलोग्राम (पूरी मशीन) |
