| ब्रांड नाम: | Lei Tan |
| मॉडल संख्या: | LTSR126-5000X |

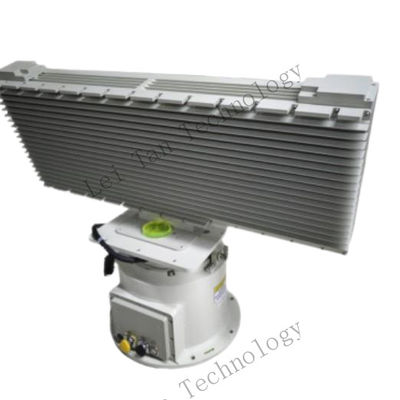

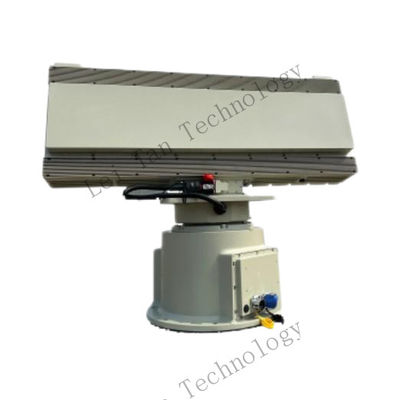

एक्स-बैंड के लिए सक्रिय चरणबद्ध सरणी एंटीना इलेक्ट्रॉनिक स्कैनिंग यूएवी डिटेक्शन रडार
Ⅰ.उत्पाद का वर्णन
सक्रिय इलेक्ट्रॉनिक रूप से निर्देशित सरणी प्रणाली एक अत्याधुनिक रडार समाधान है जिसे विशेष रूप से पता लगाने, सतर्क करने,और सीमाओं जैसे महत्वपूर्ण क्षेत्रों में सूक्ष्म और छोटे नागरिक यूएवी (मानव रहित हवाई वाहन) का लक्ष्य संकेत, परिधि, हवाई अड्डों, और सैन्य ठिकानों. इस प्रणाली में एक रडार सरणी, एक यांत्रिक टर्नटेबल, और एक पावर एडाप्टर शामिल है,लक्ष्य के क्षितिज सहित सटीक प्रक्षेपवक्र जानकारी प्रदान करने के लिए एक साथ काम कर रहे हैं, सीमा, ऊंचाई और वेग।
Ⅱउत्पाद की विशेषताएं
1उच्च वास्तविक समय और उच्च परिशुद्धता प्रणाली दूर के लक्ष्यों का उच्च परिशुद्धता से पता लगाती है, जिससे सीमा रक्षकों को प्रभावी निर्णय लेने के लिए विश्वसनीय जानकारी मिलती है।
2पर्यावरण अनुकूलन क्षमता यह रात, बारिश, बर्फ, कोहरे और धूल सहित सभी मौसम की स्थिति में 24 घंटे काम करता है, जिससे बिना किसी रुकावट के निरंतर निगरानी सुनिश्चित होती है।
3उच्च लचीलापन प्रणाली को लंबी दूरी के लक्ष्य का पता लगाने के लिए डिज़ाइन किया गया है और इसे स्थापित करना आसान है, जिससे विभिन्न वातावरणों में त्वरित तैनाती की अनुमति मिलती है।
4डीबीएफ प्रौद्योगिकी डिजिटल बीमफॉर्मिंग (डीबीएफ) तकनीक कई बीमों के उत्सर्जन को सक्षम करती है, जिससे सिस्टम की विरोधी जामिंग क्षमताएं बढ़ जाती हैं।
5चरणबद्ध सरणी प्रणाली एक उन्नत सक्रिय चरणबद्ध सरणी प्रणाली का उपयोग करके, यह रडार का पता लगाने के प्रदर्शन में सुधार करता है और लक्ष्यों की त्रि-आयामी निर्देशांक जानकारी आउटपुट करता है।
6उच्च लागत प्रभावीता
निरंतर अनुकूलन के माध्यम से, उत्पाद पता लगाने के प्रदर्शन, विश्वसनीयता, उपयोगिता और अर्थव्यवस्था के बीच एक सही संतुलन प्राप्त करता है।
Ⅲउत्पाद कार्य
|
रिमोट कंट्रोल |
रिमोट ऑन/ऑफ फ़ंक्शन का समर्थन करता है |
|
स्थिति और अभिविन्यास |
स्थिति और अभिविन्यास कार्य है |
|
सूचना आउटपुट |
पता लगाया वस्तु की दूरी, गति, और कोण जैसी जानकारी प्राप्त करने का समर्थन करता है |
|
बहु-लक्ष्य ट्रैकिंग |
बहु-लक्ष्य ट्रैकिंग स्विचिंग लॉजिक का समर्थन करता है; वास्तविक समय में कई लक्ष्यों के सभी प्रक्षेपवक्रों का ट्रैक कर सकता है |
|
लक्ष्य संलयन प्रसंस्करण कार्य |
मल्टी-सेंसर डेटा फ्यूजन प्रोसेसिंग फ़ंक्शन का समर्थन करता है |
|
रक्षा क्षेत्र प्रबंधन |
लचीले ढंग से रक्षा क्षेत्र सेट कर सकते हैं, सटीक रूप से पता लगा सकते हैं, और घुसपैठ अलार्म को ट्रिगर कर सकते हैं। |
|
हस्तक्षेप विरोधी क्षमता |
पता लगाने संवेदनशीलता/गति सीमा के लिए ऑनलाइन समायोजन क्षमताओं है, और असामान्य प्रक्षेपवक्र हस्तक्षेप फ़िल्टर करने की क्षमता है। संवेदनशीलता और असामान्य प्रक्षेपवक्र फ़िल्टर कार्यों के माध्यम से,यह अव्यवस्था के कारण होने वाले झूठे अलार्म को प्रभावी ढंग से फ़िल्टर कर सकता है |
|
ऑनलाइन निगरानी कार्य |
काम की स्थिति और खराबी अलार्म की निगरानी के लिए कार्य करता है; उपकरण ऑफ़लाइन अलार्म समारोह है |
|
दूरस्थ निगरानी की स्थिति |
रिमोट मॉनिटरिंग की क्षमता है, वास्तविक समय में उपकरण की स्थिति की रिपोर्ट कर सकता है; उपकरण में ऑनलाइन/ऑफलाइन अलार्म फ़ंक्शन है |
|
ऑनलाइन स्व-निरीक्षण कार्य |
उपकरण में ऑनलाइन स्व-निरीक्षण कार्य है |
|
अनुकूली प्रसंस्करण क्षमता |
चलती लक्ष्य अनुकूली अव्यवस्था प्रसंस्करण क्षमता और अनुकूली अव्यवस्था मानचित्र प्रसंस्करण क्षमता है |
|
लिंकेज फंक्शन |
इसमें रडार पैन-टाइल्ट लिंकेज फंक्शन, लक्ष्य ट्रैकिंग और सबूत के लिए कैप्चर (स्वचालित ट्रैकिंग मोड, रडार ट्रैकिंग मोड, छवि ट्रैकिंग मोड) है। |
|
अंधेरे स्थान को भरने के लिए बहु-साइट नेटवर्क |
कई उपकरणों के नेटवर्किंग के लिए कार्य करता है; बहु-साइट सहयोगी पता लगाने के लिए क्षमताओं है; आसन्न साइट विफलताओं के मामले में अंधे स्थान भरने के लिए क्षमताओं है |
Ⅳउत्पाद पैरामीटर
|
कार्य प्रणाली |
सक्रिय डिजिटल चरणबद्ध सरणी (अजिमुथ यांत्रिक स्कैनिंग + ऊंचाई इलेक्ट्रॉनिक स्कैनिंग) / पल्स डोपलर। |
|
कार्य आवृत्ति बैंड |
एक्स बैंड |
|
प्रभावी पता लगाने की सीमा |
100m ≈5.0km (ड्रोन RCS≥0.01m2) । |
|
अज़ीमुथ कवरेज |
360° |
|
ऊंचाई कवरेज |
40° |
|
पता लगाने की गति |
1.8 किमी/घंटा ₹270 किमी/घंटा |
|
अज़ीमुथ सटीकता |
≤0.5° (खोज) ≤0.3° (ट्रैकिंग) |
|
ऊंचाई सटीकता |
≤1.0° (खोज) ≤0.5° (ट्रैकिंग) |
|
रेंज सटीकता |
≤10 मीटर |
|
डेटा दर |
≥0.2 हर्ट्ज |
|
डेटा इंटरफ़ेस |
आरजे45/1 100 एमबीपीएस ईथरनेट |
|
पावर इनपुट |
≤ 350W (ऊर्जा की खपत) AC200-AC240 (इनपुट) |
|
कार्य तापमान |
- 40°C+ 55°C. |
|
वजन |
≤ 48 किलोग्राम (पूरी मशीन) |
