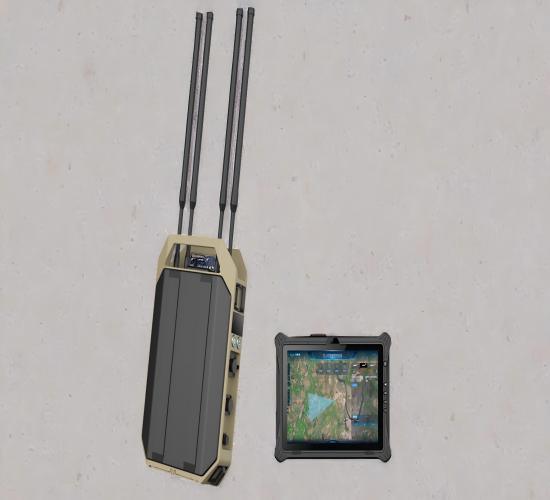

12Kkm फुल-स्पेक्ट्रम ट्रैकिंग एंटी-ड्रोन सिस्टम - वीडियो साक्ष्य संस्करण

Ⅰ. उत्पाद अवलोकन

यह उपकरण फुल-स्पेक्ट्रम डिटेक्शन, ड्रोन और पायलट पोजीशनिंग, FPV वीडियो कैप्चर और स्टोरेज को एकीकृत करता है। यह जटिल विद्युत चुम्बकीय वातावरण में क्वाडकॉप्टर, फिक्स्ड-विंग ड्रोन, DIY प्रकार और FPV ड्रोन की सटीक पहचान करने में सक्षम है, और श्रव्य, दृश्य और कंपन अलर्ट प्रदान करता है। इसका उपयोग मुख्य रूप से नियमित गश्त, महत्वपूर्ण संपत्ति सुरक्षा, टीम संचालन और जांच और साक्ष्य संग्रह जैसे परिदृश्यों में किया जाता है।

Ⅱ. उत्पाद सुविधाएँ

1. पूर्ण-बैंड डिटेक्शन:

70 मेगाहर्ट्ज से 6.2 गीगाहर्ट्ज तक पूर्ण आवृत्ति बैंड को कवर करता है।

2. FPV बैंड कवरेज:

300 मेगाहर्ट्ज से 6.2 गीगाहर्ट्ज तक एनालॉग वीडियो ट्रांसमिशन का पूर्ण कवरेज।

3. सटीक पोजीशनिंग:

ड्रोन की बहु-आयामी जानकारी की निगरानी करता है, जिसमें स्थान (अक्षांश और देशांतर, अज़ीमुथ), गति, उड़ान पथ और रिमोट कंट्रोलर की स्थिति (अक्षांश और देशांतर, अज़ीमुथ) शामिल हैं।

4. वीडियो इंटरसेप्शन:

FPV घुसपैठ और "प्रथम-व्यक्ति परिप्रेक्ष्य" से वास्तविक समय की गतिशीलता का विश्लेषण करने के लिए सभी एनालॉग वीडियो ट्रांसमिशन को इंटरसेप्ट करने में सक्षम।

5. बेहतर डिटेक्शन क्षमता:

डिटेक्शन और डिक्रिप्शन रेंज 12 किमी तक पहुँच सकती है।

6. मल्टी-एंड अलार्म पुश:

अलार्म जानकारी को कई मोबाइल उपकरणों पर भेजता है, जिससे टीम सहयोग और कुशल प्रतिक्रिया मिलती है

Ⅲ. फ़ीचर विश्लेषण

1. चार डिटेक्शन और विश्लेषण मोड

स्पेक्ट्रम डिटेक्शन + DID डिक्रिप्शन + RID डिक्रिप्शन + FPV वीडियो ट्रांसमिशन डिटेक्शन

2. FPV रियल-टाइम वीडियो इंटरसेप्शन

पूर्ण-बैंड वीडियो ट्रांसमिशन डिटेक्शन: "0" विलंबता वाला वास्तविक समय वीडियो प्रदर्शित करता है।

3. अति-लंबी दूरी की पहचान और स्थानीयकरण

डिटेक्शन और डिक्रिप्शन रेंज: 12km+ तक (कई फील्ड टेस्ट द्वारा सत्यापित)।

4.पाँच विविध उपयोग के तरीके

बैकपैक + हैंडहेल्ड + तिपाई माउंटिंग + वाहन-माउंटेड + स्थायी स्थापना

5.मल्टी-एंड अलार्म पुश

डिवाइस के टैबलेट डिस्प्ले और नियंत्रण का समर्थन करता है। अलार्म जानकारी को स्थानीय नेटवर्क/क्लाउड के माध्यम से मोबाइल ऐप्स (कई डिवाइस) या कमांड सेंटर पर भेजा जाता है।

Ⅳ. उत्पाद विनिर्देश

1. पहचान प्रकार:

DJI, Autel, Hubsan, साथ ही FPV रेसिंग ड्रोन और DIY ड्रोन जैसे मुख्यधारा के ड्रोन को कवर करता है, जो बाजार में 98% ड्रोन के लिए जिम्मेदार है।

2. आवृत्ति रेंज:

70MHz से 6.2GHz तक अनुकूलन योग्य स्कैनिंग का समर्थन करता है (डिफ़ॉल्ट डिटेक्शन बैंड: 400MHz, 800MHz, 900MHz, 1.2GHz, 1.4GHz, 2.4GHz, 5.2GHz, 5.8GHz; अन्य बैंड उपयोगकर्ता द्वारा कॉन्फ़िगर किए जा सकते हैं)।

3. FPV वीडियो ट्रांसमिशन डिटेक्शन:

300MHz से 6GHz बैंड के भीतर सभी एनालॉग वीडियो ट्रांसमिशन का पता लगाने का समर्थन करता है (उपयोगकर्ता अनुकूलन समर्थित)।

4. स्थानीयकरण के लिए ड्रोन मॉडल:

DJI ड्रोन की पूरी श्रृंखला, Autel ड्रोन के चयनित मॉडल।

Ⅴ. उत्पाद विनिर्देश

Ⅵ. उत्पाद सॉफ़्टवेयर सुविधाएँ

1. अलार्म सिग्नल रिसेप्शन: टैबलेट प्राप्त होने पर एक श्रव्य अलार्म सिग्नल प्रदान करता है होस्ट डिवाइस से अलार्म (मैन्युअल रूप से अक्षम किया जा सकता है)।

2. ड्रोन स्थानीयकरण: ड्रोन की स्थिति का पता लगाने में सक्षम।

3. पायलट स्थानीयकरण: ड्रोन ऑपरेटर की स्थिति का पता लगाने में सक्षम।

4. अद्वितीय सीरियल नंबर: ड्रोन के अद्वितीय सीरियल नंबर की पहचान कर सकता है।

5. श्वेतसूची और कालीसूची: अद्वितीय सीरियल नंबर वाले ड्रोन को श्वेतसूची में जोड़ा जा सकता है; श्वेतसूची में न होने वाले ड्रोन का पता चलने पर सिस्टम स्वचालित रूप से अलार्म देगा।

6. प्रक्षेपवक्र ट्रैकिंग: एक साथ कई ड्रोन उड़ान प्रक्षेपवक्र प्रदर्शित कर सकता है।

7. इलेक्ट्रॉनिक मानचित्र: ऑनलाइन और ऑफलाइन दोनों इलेक्ट्रॉनिक मानचित्र क्षमताएँ हैं।

8. प्रक्षेपवक्र प्लेबैक: उड़ान प्रक्षेपवक्र को फिर से चलाने में सक्षम।

9. ऐतिहासिक रिकॉर्ड क्वेरी: ऐतिहासिक रिकॉर्ड (डिटेक्शन लॉग) की क्वेरी और डाउनलोड करने की अनुमति देता है।

10. नेविगेशन स्पूफिंग इंटरफ़ेस: के लिए एक आरक्षित इंटरफ़ेस से लैस है नेविगेशन स्पूफिंग।

11. ऑपरेशन मोड: स्थानीय और क्लाउड दोनों तैनाती का समर्थन करता है (क्लाउड में भविष्य के उन्नयन के साथ)।

12. मल्टी-डिवाइस एक्सेस: कई उपकरणों से एक्सेस का समर्थन करने में सक्षम।

13. रियल-टाइम वीडियो व्यूइंग: रियल-टाइम वीडियो फ़ीड प्रदर्शित करने में सक्षम।

Ⅶ. उत्पाद हार्डवेयर सुविधाएँ

1. डिवाइस आयाम: लगभग 343 मिमी × 230 मिमी × 86 मिमी (L × W × H)।

2. बैटरी: हटाने योग्य, 25Ah की क्षमता के साथ; आयाम 65 मिमी × 73 मिमी × 148 मिमी।

3. अतिरिक्त बोर्ड (USB) के लिए अपग्रेड इंटरफ़ेस।

4. चार्जिंग इंटरफ़ेस (एक विशेष विमानन प्लग संरचना का उपयोग करके)।

5. डिवाइस संरचना का वाटरप्रूफ डिज़ाइन, IP66 रेटिंग।

6. GPS पोजीशनिंग फंक्शन।

7. टैबलेट माउंटिंग फंक्शन; डिवाइस पर लगे टैबलेट के उपयोग का समर्थन करता है।

8. बैकपैक, फिक्स्ड और वाहन-माउंटेड सहित कई उपयोग रूपों का समर्थन करता है।

9. बैकपैक में एंटीना और टैबलेट स्टोरेज के लिए डिब्बे हैं।

10. बैटरी स्तर प्रदर्शन फ़ंक्शन (कoulomb काउंटर)।

11. RJ45 नेटवर्किंग फंक्शन।

12. अंतर्निहित 4G नेटवर्क फ़ंक्शन (अंतर्राष्ट्रीय और घरेलू दोनों)।

Ⅷ. उत्पाद डिवाइस सूची

Ⅸ. उत्पादऑपरेशन इंटरफ़ेस

Ⅹ. अनुप्रयोग परिदृश्य
