| ब्रांड नाम: | Lei Tan |
| मॉडल संख्या: | LTSR126-00200S |
सीमलेस आरजे45 ईथरनेट एकीकरण के साथ सर्वदिशात्मक 360° स्कैनिंग उच्च गति लक्ष्य ट्रैकिंग सीमा सुरक्षा रडार
I. उत्पाद का वर्णन
विशेष रूप से सीमा सुरक्षा, सैन्य प्रतिष्ठानों और महत्वपूर्ण बुनियादी ढांचे की सुरक्षा के लिए डिज़ाइन किया गया,यह उन्नत रडार प्रणाली उच्च गति लक्ष्य ट्रैकिंग क्षमताओं के साथ पूर्ण 360 डिग्री सर्वदिश स्कैनिंग को जोड़ती है, वास्तविक समय में हवाई क्षेत्र की व्यापक निगरानी प्रदान करता है।

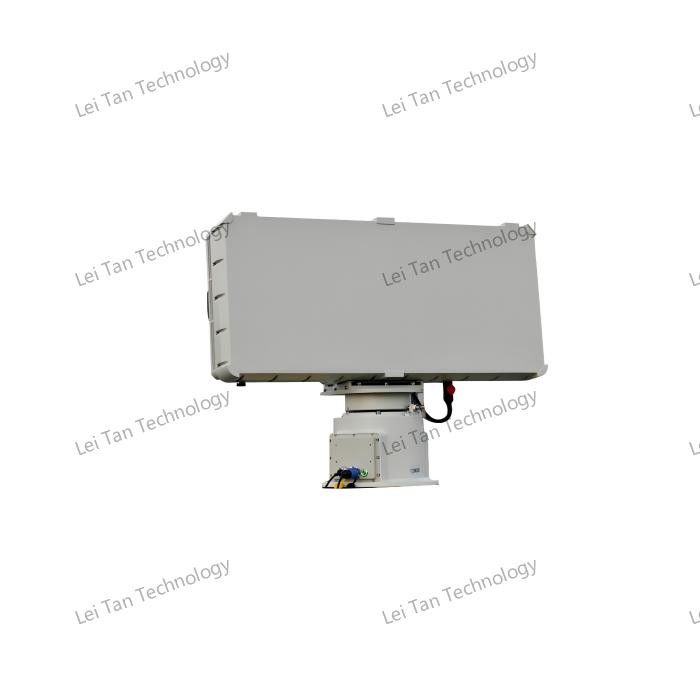

एक रडार सरणी, एक यांत्रिक टर्नटेबल, और एक पावर एडाप्टर से मिलकर,यह प्रणाली पूर्ण गोलाकार कवरेज सुनिश्चित करने के लिए मैकेनिकल एजिमुथ स्कैनिंग (360°) और इलेक्ट्रॉनिक ऊंचाई स्कैनिंग (≥40°) के साथ चरणबद्ध सरणी प्रौद्योगिकी का उपयोग करती है।इसके पल्स डोपलर रडार से पता लगाने की सटीकता बढ़ जाती है, जिससे यह 1.0 मीटर/सेकंड से 85 मीटर/सेकंड (3.6 किमी/घंटा से 306 किमी/घंटा) की गति से चल रहे लक्ष्यों को ≤0.8° अज़ीमुथ सटीकता और ≤10 मीटर दूरी सटीकता के साथ ट्रैक कर सकता है।
एक प्रमुख विशेषता इसके निर्बाध आरजे 45 ईथरनेट एकीकरण (100 एमबीपीएस) है, जो कमांड केंद्रों, स्वचालित रक्षा प्रणालियों और अन्य सुरक्षा बुनियादी ढांचे के साथ तत्काल डेटा साझा करने की सुविधा प्रदान करता है।कम बिजली की खपत (≤250W) के साथ चरम वातावरण (-40°C से +55°C) में 24/7 संचालन के लिए निर्मित, यह रडार ड्रोन का पता लगाने, परिधि सुरक्षा, और खतरे को बेअसर करने के लिए बेजोड़ विश्वसनीयता प्रदान करता है।
Ⅱउत्पाद की विशेषताएं
1. सर्वदिशात्मक 360° स्कैनिंग
यांत्रिक टर्नटेबल निरंतर 360° क्षैतिज निगरानी को सक्षम करता है।इलेक्ट्रॉनिक ऊंचाई स्कैनिंग ऊंचाई अंधे धब्बे को समाप्त करते हुए ऊर्ध्वाधर में ≥40° को कवर करती है।संयोजित यांत्रिक + इलेक्ट्रॉनिक स्कैनिंग शुद्ध यांत्रिक प्रणालियों की तुलना में तेज ताज़ा दर (≥ 0.2 हर्ट्ज) प्रदान करती है।
2उच्च गति लक्ष्य ट्रैकिंग
ड्रोन, वाहन और कर्मियों सहित अति-धीमी (1.0 मीटर/सेकंड) से उच्च गति (85 मीटर/सेकंड) के खतरों का पता लगाता है।पल्स डोपलर तकनीक अव्यवस्थित वातावरण में भी सटीक वेग माप सुनिश्चित करती है।एकाधिक खतरों की एक साथ निगरानी के लिए बहु-लक्ष्य ट्रैकिंग।
3. निर्बाध आरजे45 ईथरनेट एकीकरण
100 एमबीपीएस ईथरनेट (आरजे45) इंटरफेस वास्तविक समय डेटा विलय को सक्षम करता हैःकमांड और कंट्रोल (सी2) सिस्टम,एंटी-ड्रोन जेमर/इंटरसेप्टर,स्वचालित चेतावनी प्रणालीमौजूदा आईपी आधारित सुरक्षा नेटवर्क के साथ प्लग-एंड-प्ले संगतता।समय-महत्वपूर्ण खतरे प्रतिक्रिया के लिए कम विलंबता डेटा संचरण।
4उन्नत चरणबद्ध सरणी प्रौद्योगिकी
हाइब्रिड स्कैनिंग (मैकेनिकल + इलेक्ट्रॉनिक) व्यापक कवरेज और उच्च परिशुद्धता को संतुलित करती है।एस-बैंड आवृत्ति (24GHz) रेंज, रिज़ॉल्यूशन और एंटी-जमिंग प्रदर्शन का इष्टतम संतुलन प्रदान करती है।≤0.8° क्षितिज / ≤1.0° ऊंचाई सटीकता पारंपरिक रडार से बेहतर है।
Ⅲउत्पाद के कार्य
|
सूक्ष्म या छोटे मानव रहित हवाई वाहनों का पता लगाना |
लीकेका एक्सडब्ल्यू/एसआर226-10200एस रडार प्रणाली का मुख्य कार्य सूक्ष्म और छोटे नागरिक ड्रोन का पता लगाना है। इसकी प्रभावी पता लगाने की सीमा 100 मीटर से 10.0 किमी तक है,स्थिति की सटीक पहचान और पता लगानाउच्च परिशुद्धता वाले पता लगाने की तकनीक का उपयोग करके, रडार प्रणाली संभावित ड्रोन खतरों की तत्काल पहचान और चेतावनी दे सकती है।बाद के प्रतिक्रिया उपायों के लिए पर्याप्त समय और जानकारी प्रदान करना. |
|
चेतावनी और लक्ष्य संकेत |
लक्ष्य का पता लगाने पर, लीडा एक्सडब्ल्यू/एसआर226-10200एस रडार प्रणाली तुरंत एक अलर्ट सिग्नल जारी कर सकती है और संबंधित सुरक्षा प्रणालियों या ऑपरेटरों को लक्ष्य की जानकारी प्रेषित कर सकती है।इसका डेटा इंटरफ़ेस आरजे45/100 एमबीपीएस ईथरनेट है, जिससे अन्य प्रणालियों के साथ आसान और तेज़ डेटा बातचीत और सहयोग की अनुमति मिलती है।रडार प्रणाली अन्य रक्षा उपकरणों या कर्मियों को लक्ष्य को आगे संभालने के लिए मार्गदर्शन कर सकती है, जैसे इसका पता लगाना, रोकना या उसे दूर करना। |
|
ट्रैक सूचना अधिग्रहण |
लीका एक्सडब्ल्यू/एसआर226-10200एस रडार प्रणाली लक्ष्य प्रक्षेपवक्र की जानकारी सटीक रूप से प्राप्त करती है, जिसमें अज़ीमुथ, दूरी, ऊंचाई और गति शामिल हैं।यह जानकारी लक्ष्य के इरादों और व्यवहार पैटर्न का विश्लेषण करने के लिए महत्वपूर्ण है. प्रक्षेपवक्र डेटा का विश्लेषण करके, सुरक्षा कर्मियों को यह निर्धारित कर सकते हैं कि लक्ष्य एक खतरा पैदा करता है और क्या काउंटरमेजर्स लेने के लिए.इस जानकारी का उपयोग घटना के बाद स्थिति विश्लेषण और जांच के लिए किया जा सकता है, सुरक्षा निर्णयों के लिए डेटा समर्थन प्रदान करता है। |
Ⅳउत्पाद विनिर्देश
|
कार्य प्रणाली |
चरणबद्ध सरणी प्रणाली (अज़ीमुथ + ऊंचाई स्कैनिंग) पल्स डोपलर |
|
परिचालन आवृत्ति बैंड |
एस-बैंड |
|
रेंज |
10.2 किमी |
|
प्रभावी पता लगाने की शक्ति |
100 मीटर से 10 किलोमीटर (ड्रोन) |
|
कवरेज दिशा |
360° |
|
ऊंचाई कवरेज |
≥40° |
|
पता लगाने की गति |
1.8 किमी/घंटा 306 किमी/घंटा |
|
दिशात्मक सटीकता |
≤0.8° |
|
पिच सटीकता |
≤1.0° |
|
दूरी की सटीकता |
≤10M |
|
डेटा दर |
≥0.2 हर्ट्ज |
|
डाटा इंटरफेस |
आरजे45 100 मेगाबिट ईथरनेट |
|
पावर इनपुट |
बिजली की खपतः ≤ 250W, इनपुट वोल्टेजः AC200-AC240 |
|
परिचालन तापमान |
-40°C से +55°C |
|
वजन |
≤ 60 किलोग्राम |
