कॉम्पैक्ट डिजाइन और आसान तैनाती रडार प्रणाली भूमि, समुद्र और हवा के लिए बहुमुखी
Ⅰ. उत्पाद का वर्णन
एंटी-ड्रोन रडार सिस्टम यूएवी रक्षा में पोर्टेबिलिटी और बहुमुखी प्रतिभा को फिर से परिभाषित करता है, एक कॉम्पैक्ट, हल्के डिजाइन की पेशकश करता है जो भूमि, समुद्र और वायु वातावरण में तेजी से तैनाती को सक्षम बनाता है।सैन्य के लिए डिज़ाइन किया गया, कानून प्रवर्तन और महत्वपूर्ण बुनियादी ढांचे की सुरक्षा, यह प्रणाली उन्नत रडार, स्पेक्ट्रम विश्लेषण और इलेक्ट्रॉनिक प्रति उपायों को एक मॉड्यूलर में एकीकृत करती है,किसी भी परिचालन परिदृश्य में उच्च प्रदर्शन वाले ड्रोन का पता लगाने और बेअसर करने वाली परिवहन योग्य इकाई.
अपने चरणबद्ध सरणी रडार (5400-5600MHz ISM बैंड) और पूर्ण स्पेक्ट्रम पता लगाने (20MHz-6GHz) के साथ, प्रणाली लंबी दूरी की पहचान (≥5km) और पता लगाने (≥7.5km) को प्राप्त करती है।केवल ≤1500mm×1500mm×2800mm के पदचिह्न और ≤25kg के वजन को बनाए रखते हुएइसकी त्वरित स्थापना (≤15 मिनट) और IP65 रेटेड कठोरता इसे स्थिर प्रतिष्ठानों, मोबाइल वाहनों या समुद्री प्लेटफार्मों के लिए आदर्श बनाती है, जिससे विभिन्न मिशन आवश्यकताओं के लिए सहज अनुकूलन सुनिश्चित होता है।
चाहे सीमाओं, तटीय क्षेत्रों या शहरी केंद्रों को सुरक्षित करना हो, यह प्रणाली ड्रोन के खतरों का कहीं भी, कभी भी मुकाबला करने में बेजोड़ लचीलापन प्रदान करती है।
Ⅱउत्पाद की विशेषताएं
1कॉम्पैक्ट और हल्के डिजाइन
आयाम (प्रसारित) ≤1500mm × 1500mm × 2800mm.
वजन≤25 किलोग्राम (परिवहन और स्थापना के लिए आसान)
लचीली संरचनाओं के लिए मॉड्यूलर घटक।
2. त्वरित तैनाती और आसान सेटअप
≤15 मिनट की असेंबली का समय आपातकालीन प्रतिक्रिया के लिए आदर्श है।
परेशानी मुक्त गतिशीलता के लिए 2 परिवहन मामले।
RJ45/Power इंटरफेस के साथ प्लग-एंड-प्ले ऑपरेशन।
3बहु-पर्यावरण बहुमुखी प्रतिभा
भूमि स्थैतिक स्थल (जैसे सैन्य अड्डे, हवाई अड्डे) या मोबाइल इकाइयां (जैसे बख्तरबंद वाहन) ।
तटीय और समुद्री सुरक्षा के लिए समुद्री जहाजों की तैनाती।
वायु रक्षा नेटवर्क के साथ हवाई एकीकरण।
4उच्च प्रदर्शन का पता लगाने और प्रतिरोध उपाय
रडार बैंड 5400-5600MHz ((ITU-अनुरूप ISM)
स्पेक्ट्रम विश्लेषण 20MHz-6GHz (सभी ड्रोन प्रोटोकॉल को कवर करता है)
पता लगाने की सीमा≥7.5 किमी ((डेटाबेस/गैर-डेटाबेस ड्रोन) ।
जामिंग और स्पूफिंग
जीपीएस-एल1 धोखेबाज (तीन किलोमीटर तक)
मल्टी-बैंड जामिंग (जैसे, 840-868MHz, 2400-2500MHz) ।
5. मजबूत और विश्वसनीय
ऑपरेटिंग तापमान -40°C से 55°C तक।
धूल, वर्षा और नमक छिड़काव से IP65 सुरक्षा।
≤95% आर्द्रता सहिष्णुता
Ⅲउत्पाद के कार्य
|
कार्यात्मक संकेतक |
मुख्य प्रदर्शन |
|
|
सिस्टम डिटेक्शन कॉन्फ़िगरेशन |
रडार ऑपरेटिंग बैंड |
5400-5600 मेगाहर्ट्ज़ (आईएसएम बैंड अंतर्राष्ट्रीय दूरसंचार संघ द्वारा आवेदन से छूट) |
|
स्पेक्ट्रम डिटेक्शन बैंड |
20MHz-6GHz पूर्ण बैंड |
|
|
परिचालन रेंज |
पहचान सीमाः ≥5 किमी (ड्रोन के ब्रांडों और मॉडल की पहचान करने में सक्षम) |
|
|
पहचान सीमाः ≥7.5 किमी (डेटाबेस में ड्रोन और गैर-डेटाबेस संचार प्रोटोकॉल का उपयोग करने वाले ड्रोन का पता लगाता है) |
||
|
अनधिकृत उड़ान का पता लगाने की सीमाः ≥2 किमी (एफपीवी और अनधिकृत उड़ानों सहित सभी ड्रोन का पता लगाता है) |
||
|
पता लगाने की सफलता दर |
99 प्रतिशत |
|
|
प्रोटोकॉल क्रैकिंग |
लाइटब्रिज1, लाइटब्रिज2; ओकुसिंक; वाईफ़ाई और वाईफ़ाई संस्करण प्रोटोकॉल |
|
|
धोखाधड़ी अधिग्रहण |
धोखे की आवृत्ति |
जीपीएस-एल1 |
|
धोखा देने की सीमा |
3 किमी (समायोज्य) |
|
|
जामिंग दमन |
जामिंग बैंड |
840-868MHz(फ्लाइट कंट्रोल और वीडियो ट्रांसमिशन) |
|
902-928MHz(फ्लाइट कंट्रोल और वीडियो ट्रांसमिशन) |
||
|
1560-1620MHz(नेविगेशन) |
||
|
2400-2500MHz(फ्लाइट कंट्रोल और वीडियो ट्रांसमिशन) |
||
|
5150-5850MHz(फ्लाइट कंट्रोल और वीडियो ट्रांसमिशन) |
||
|
परिचालन रेंज |
1000 मीटर |
|
Ⅳउत्पाद पैरामीटर
|
पैरामीटर संकेतकों |
|
|
आयाम (जब तैनात हो) |
≤1500 मिमी×1500 मिमी×2800 मिमी |
|
वजन |
≤25 किलोग्राम (उपकरण) |
|
परिचालन तापमान |
-40°C55°C |
|
भंडारण तापमान |
-45°C65°C |
|
सुरक्षा रेटिंग |
Ip65 |
|
परिचालन आर्द्रता |
≤95% |
|
डेटा इंटरफ़ेस |
आरजे45 |
|
पावर इंटरफेस |
वोल्टेजः AC 180V-250V |
|
शक्तिः ≤100W (खोज मोड), ≤600W (प्रति-माप मोड) |
|
|
सेटअप समय |
≤15 मिनट |
|
पैकेजिंग |
2 मामले |
|
प्लेटफार्म के कार्य |
वास्तविक समय का पता लगाना, अलार्म, स्वचालित प्रतिउपक्रम, मैनुअल प्रतिउपक्रम, जीआईएस मानचित्रण, डेटा भंडारण, घटना क्वेरी |

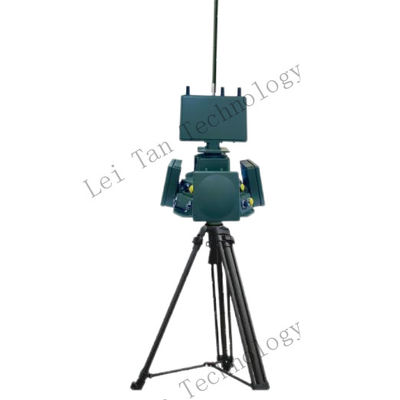

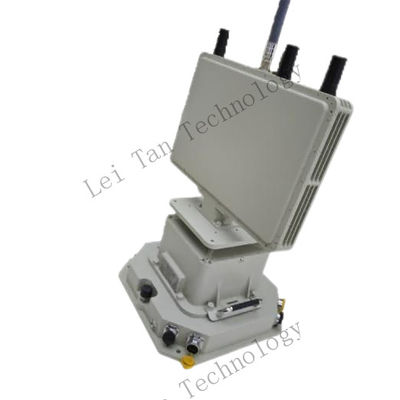

उत्पाद का आकार
